Останов рамы служит для предотвращения заклинивания подвижных частей на шептале и для исключения произвольной стрельбы при перезарядке при включенном предохранителе; он закреплен на оси шептала.

Предохранитель служит для исключения возможности производства случайного выстрела путем ограничения действия шептала. Для постановки спускового механизма на предохранитель надо нажать на него, утопить и повернуть флажок назад.

Чека служит для крепления корпуса спускового механизма на ствольной коробке.

Действие спускового механизма.После заряжания затворная рама отводится в заднее положение и становится на боевой взвод.

Для производства выстрела необходимо нажать на спусковой крючок (кнопку электроспуска), при этом толкатель, поднимаясь вверх и взаимодействуя с роликом рычага толкателя, через систему рычагов производит снятие затворной рамы с боевого взвода и затворная рама под действием возвратной пружины устремляется в крайнее переднее положение.

При неисправности спускового механизма станка (электроспуска) стрельбу можно вести ручным способом с помощью спускового рычага. Если после заряжания стрельба немедленно не производится, то необходимо предохранитель поставить в положение «ПР». При этом предохранитель находится над шепталом и не дает ему подняться вверх, а задний конец останова рамы получает возможность подняться вверх (заходит в выемки предохранителя); передний конец останова рамы опустится вниз. Затворная рама не может быть снята с боевого взвода.

20. Рукоятка перезаряжания(рис. 45) служит для отведения затворной рамы назад и постановки подвижных частей на боевой взвод. Она состоит из основания, ролика и оси ролика. На переднем и заднем концах рукоятки имеются направляющие выступы для соединения с пазами ствольной коробки, зацеп для соединения с затворной рамой и выступы для взаимодействия с каретками станка или люльки.

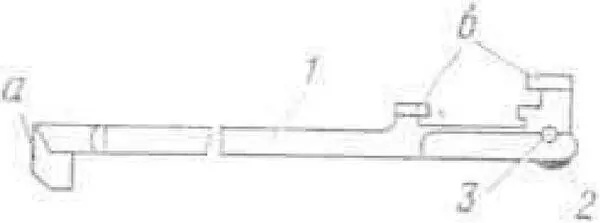

Рис. 45.Рукоятка перезаряжания:

1 — основание; 2 — ролик рукоятки; 3 — ось ролика; а — зацеп; б — выступы

21. Механический (открытый) прицел(рис. 46) служит для наводки пулемета при стрельбе по целям на различные дальности. Он применяется при неисправности оптического прицела.

Механический прицел состоит из колодки прицела, прицельной планки, пластинчатой пружины, целика, хомутика, основания стойки, стойки мушки, мушки, фиксатора стойки с пружиной.

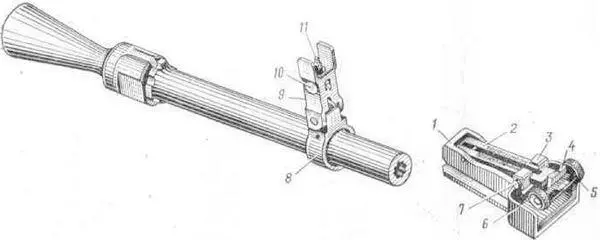

Рис. 46.Механический прицел:

1 — колодка прицела; 2 — прицельная планка; 3 — хомутик; 4 — целик; 5 — ось целика; 6 — маховичок; 7 — защелка хомутика; 8 — основание стойки; 9 — стойка мушки; 10 — основание мушки; 11 — мушка

Колодка прицела имеет два сектора для придания прицельной планке определенной высоты и отверстие для оси прицельной планки.

Прицельная планка закреплена на колодке и фиксируется пружиной. На левой и правой сторонах прицельной планки нанесена шкала с делениями, обозначенная цифрами от «4» до «20». Цифры шкалы прицела обозначают дальность стрельбы в сотнях метров.

Хомутик надет на прицельную планку и удерживается в установленном положении подпружиненной защелкой.

Целик имеет прорезь для прицеливания, винт с маховичками для перемещения целика вправо или влево. Каждое деление шкалы боковых поправок соответствует одной тысячной дальности стрельбы.

Стойка мушки закреплена на основании и фиксируется в вертикальном или горизонтальном положении. В средней части стойки размещаются фиксатор с пружиной и основание мушки с мушкой. Верхняя часть стойки мушки является предохранителем мушки. Мушка ввинчена в основание и может регулироваться по высоте.

Фиксатор стойки удерживает стойку мушки в вертикальном положении, он имеет плечики для перевода стойки мушки в горизонтальное положение.

22. Стрелковый пулеметный прицел(СПП) (рис. 47) является основным прицелом пулемета. Он служит для наводки пулемета в цель, наблюдения за полем боя, определения дальности до цели и корректирования огня. Прицел позволяет вести огонь в сумерки и ночью по инфракрасным прожекторам, а также при включенной подсветке сетки по освещенным целям. Прицел переносится в ящике (рис. 48).
