Аккумуляторная батарея 2×2Д-0,1 вставляется в корпус и поджимается к контактам колпачком через упор с пружиной. При положительных температурах подсветка сетки возможна от секции 2РЦ63. Для подсветки сетки от секции при отрицательных температурах применяется зимняя система освещения (рис. 51), которая состоит из корпуса, двух колпачков и кабеля.

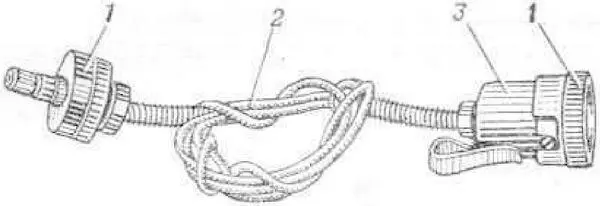

Рис. 51.Зимняя система освещения:

1 — колпачки; 2 — кабель; 3 — корпус

23. Станок(рис. 52) служит для наведения пулемета в цель и придания ему устойчивости при стрельбе. Станок состоит из основания, люльки и вертлюга.

24. Основание станкасостоит из остова и трех опор: одной передней и двух задних. Остов штампосварной коробчатого типа. Он имеет кронштейн для крепления передней опоры; втулку для установки вертлюга; проушины, приваренные на конце каждого бруса для крепления задних опор, и проушину для крепления станка в дотах; бобышки для крепления сектора; отверстия и скобы для крепления двух переносных ремней.

Ноги служат опорами станка; они соединяются с остовом осями и зубчатыми шайбами с зажимами и позволяют изменять высоту линии огня. Задние ноги по устройству одинаковы и имеют сошники, передняя нога имеет опору. Для амортизации отката и выката станка при стрельбе в корпусе опоры размещена пружина. Сошник и клыки передней ноги могут занимать два фиксированных положения: верхнее, когда они поджаты к ноге, и нижнее, когда они находятся в откинутом положении.

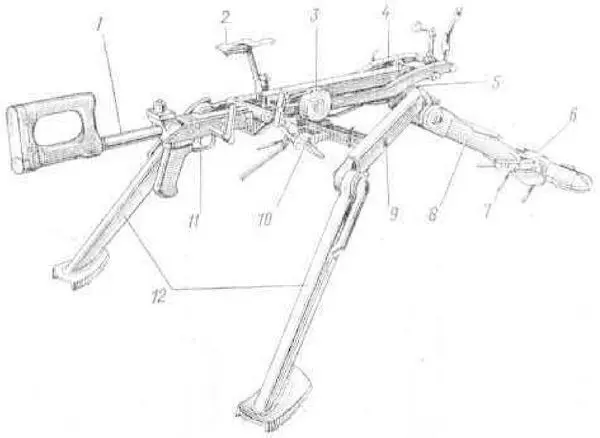

а

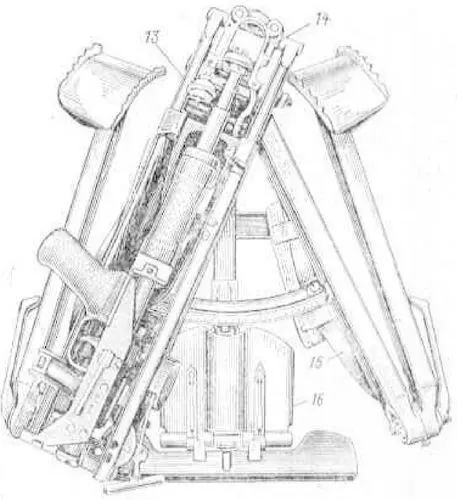

б

Рис. 52.Станок 6Т7:

а — в боевом положении; б — в походном положении; 1 — приклад; 2 — лоток; 3 — механизм перезаряжания; 4 — люлька; 5 — вертлюг; 6 — опора; 7 — клыки; 8 — передняя нога; 9 — ось основания станка; 10 — механизм наведения; 11 — спусковой механизм; 12 — задние ноги; 13 — остов люльки; 14 — хомут крепления ствола; 15 — ремни; 16 — сошник

В верхнем и нижнем положениях они удерживаются осью, которая при повороте рукоятки входит в соответствующие выемки сошника и клыков. В оси имеется вырез для перевода их из одного положения в другое. При откидывании сошника одновременно с ним откидываются и клыки.

При стрельбе с закреплением станка клыками сошник остается в верхнем положении и удерживается пластинчатой пружиной, воздействующей на лыски сошника.

Для удержания клыков до стопорения их осью в одном из положений в каждом клыке имеется подпружиненный стопор, который заходит в соответствующее гнездо сошника.

На проушинах остова и задних ног имеются упоры и зуб, ограничивающие поворот ног для стрельбы с высотой линии огня 310 мм, а для установки станка с высотой линии огня 410 мм каждая нога имеет риску, которая совмещается с риской на остове.

Для закрепления станка в дотах необходимо совместить риску передней ноги с риской на кронштейне остова основания станка.

25. Люлькаслужит для крепления пулемета на станке и придания ему углов возвышения и склонения при наведении в цель. Она представляет собой штампосварную конструкцию, основанием которой является остов, на котором укреплены механизм перезаряжания и приклад.

Остов люльки состоит из двух балок, соединенных перемычками. Сверху на балках приварены две скобы с пазами для установки в них цапф пулемета. На правой балке приварены два зацепа для крепления желоба механизма перезаряжания и имеется паз для размещения звездочки. В задней части имеются проушины для крепления приклада, снизу — проушины для крепления стержня механизма наведения и впереди — втулки для крепления люльки к вертлюгу. На левой балке имеется стойка для крепления лотка. Лоток служит для направления и отвода ленты. Он состоит из стойки, желоба и пластинки с пружиной. Стойка закреплена на оси с пружиной.

Впереди в проушинах люльки крепится хомут, который предназначен для крепления ствола к люльке. Он состоит из стойки, планки с пружиной и пружинного фиксатора. Стойка имеет два выступа, на которые ложится своими плечиками ствол пулемета.
