Министерство обороны СССР, РФ - Руководство по 12,7-мм пулемету «Утес» (НСВ-12,7)

Рис. 47.Прицел СПП:

1 — бленда; 2 — оправа объектива; 3 — привод экрана; 4 — механизм углов прицеливания; 5 — корпус прицела; 6 — механизм смены увеличения; 7 — наглазник; 8 — корпус аккумуляторной батареи; 9 — механизм боковых поправок; 10 — кронштейн; 11 — микротумблер; 12 — предохранительный колпачок

Прицел состоит из корпуса, механизма углов прицеливания, механизма боковых поправок, механизма смены увеличения, оправ объектива и окуляра, привода экрана и оптической системы.

Корпус прицела служит для размещения и соединения всех частей и механизмов прицела и крепления его на ствольной коробке пулемета. В верхней части прицела расположен маховичок механизма углов прицеливания, слева — маховичок механизма боковых поправок, справа — привод экрана и светофильтр для зарядки экрана. Корпус имеет приливы для размещения посадочного места, микротумблера и аккумуляторной батареи. В передней части размещается выдвижная бленда, сзади — наглазник.

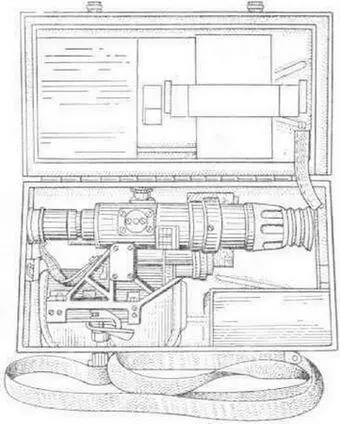

Рис. 48.Ящик для прицела СПП

Механизмы углов прицеливания и боковых поправок представляют собой две винновые пары, при вращении которых каретка с закрепленной на ней оправой с сеткой имеет возможность перемешаться в двух взаимно перпендикулярных направлениях. При вращении маховичка углов прицеливания сетка перемещается вверх или вниз, при вращении маховичка боковых поправок — влево или вправо.

Механизм смены увеличения служит для установки от 3-кратного до 6-кратного увеличения. Он состоит из неподвижных оправ, вращающейся оправы с наклонными пазами и обоймы. В крайних положениях механизм фиксируется толкателем и пружиной.

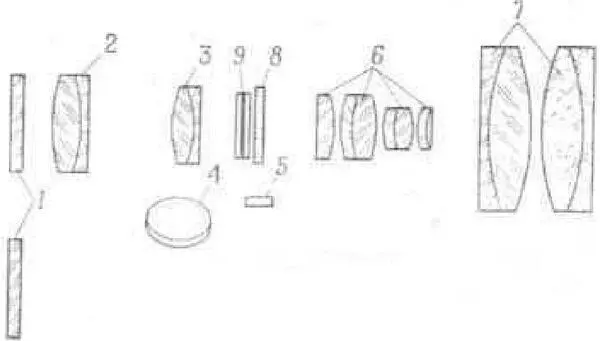

Оптическая система (рис. 49) представляет собой монокулярную телескопическую систему с переменным увеличением и состоит из объектива, коллектива, экрана, сетки, линз, оборачивающей системы, окуляра, светофильтров и защитного стекла.

Рис. 49.Оптическая система:

1 — светофильтры; 2 — объектив; 3 — коллектив; 4 — светофильтр; 5 — защитное стекло; 6 — линзы; окуляр (склеенная линза); 7 — сетка; 8 — экран

Объектив служит для получения изображения наблюдаемого объекта в фокальной плоскости и состоит из двух склеенных линз.

Коллектив служит для уменьшения габаритов последующих деталей оптической системы. Объектив и коллектив размещаются в оправе объектива.

Экран служит для обнаружения инфракрасных источников света в ночное время. Зарядка экрана производится через светофильтр. Экран закреплен в оправе. Оправа закреплена во вращающейся в корпуса оси. Поворотом рукоятки вниз экран вводится в поле зрения прицела.

Сетка прицела (рис. 50) представляет собой плоскопараллельную пластинку. На сетке нанесены прицельная марка, шкала боковых поправок и дальномерная шкала.

Рис. 50.Сетка прицела

Прицельная марка состоит из двух штрихов в виде угольника, вправо и влево от нее расположена шкала боковых поправок, цена деления шкалы 0-01; штрихи, соответствующие ±0-05, удлинены, а штрихи ±0-10 обозначены цифрой «10». Ниже шкалы боковых поправок находится дальномерная шкала, предназначенная для определения дальности до цели, и длинные штрихи — для грубого контроля горизонтального положения пулемета.

Дальномерная шкала выполнена в виде двух линий: нижняя горизонтальная сплошная, верхняя — кривая, пунктирная. Шкала рассчитана на высоту цели 1,7 м, цифры шкалы «2», «4», «6», «8», «10» соответствуют дальностям 200, 400, 600, 800, 1000 м.

Подсветка сетки осуществляется от аккумуляторной батареи или секции через защитное стекло лампочкой, которая расположена в нижней части прицела.

Линзы служат для получения прямого изображения. При перемещении этих линз из одного положения в другое происходит смена увеличения.

Окуляр служит для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении и состоит из двух склеенных линз.
