Министерство обороны СССР, РФ - Руководство по 12,7-мм пулемету «Утес» (НСВ-12,7)

17. Приемниксостоит из основания и крышки.

Основание приемника (рис. 41) служит для направления движения ленты с патронами и направления патрона при досылании его в патронник. На нем закреплены слева звеньесъемник, корпус с фиксатором и флажком, справа — фиксирующие пальцы.

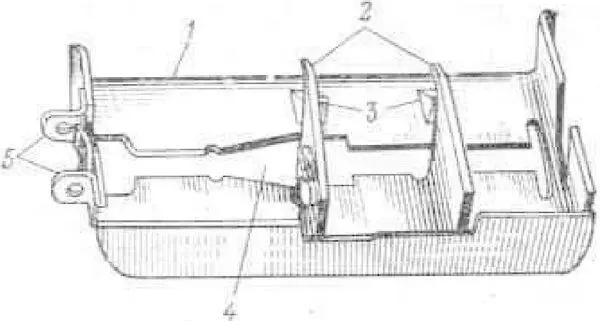

Рис. 41.Основание приемника:

1 — корпус основания; 2 — звеньесъемник; 3 — фиксирующие пальцы; 4 — окна; 5 — ушки основания

В средней части основания имеется приемное окно для подачи патрона в патронник, справа — окна для выхода опорных выступов фиксирующих пальцев, спереди — ушки с отверстиями для крепления основания на ствольной коробке, вырез для вкладыша ствольной коробки и пружина для фиксации основания в верхнем положении.

Звеньесъемник служит для съема звена с патронами и для опускания досылаемого патрона на линию досылания через приемное окно. Он имеет два съемника для съема звена и скосы съемников для опускания патрона. Он крепится на основании приемника с помощью выступов с пазами и винтов.

Корпус фиксатора закреплен на звеньесъемнике осью, для которой имеется ушко с отверстиями; в гнезде корпуса размещен фиксатор с пружиной. Фиксатор служит для ограничения перемещения досылаемого патрона вверх. Перемещение фиксатора в корпусе ограничено штифтом флажка. Флажок имеет отверстие, необходимое при разборке.

Фиксирующие пальцы удерживают ленту с патронами от обратного перемещения. Они имеют ушки с отверстиями для оси и выступы с опорными плоскостями для удержания патрона со звеном.

Крышка приемника (рис. 42) служит для размещения деталей подающего механизма и для закрывания приемника и совместно с основанием приемника образует три окна: справа — приемное (при подаче справа налево) окно для ленты с патронами; слева — выходное окно для прохода ленты без патронов; внутри — приемное окно, через которое патрон досылается затвором в патронник ствола. В ней размещаются: серьга с осью, рычаг подачи с пружиной и упором, движок подачи с роликом, подающими пальцами с пружиной.

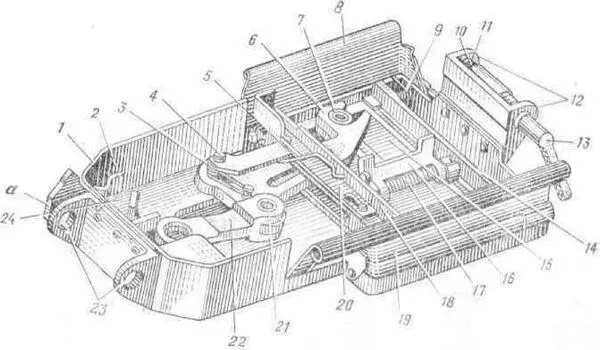

Рис. 42.Крышка приемника:

1 — крышка ствольной коробки; 2 — упор оси качалки; 3 — упор пружины; 4 — ось рычага подачи; 5 — пружина рычага подачи; 6 — рычаг подачи; 7 — ролик; 8 — щиток; 9 — пружина щитка; 10 — защелка крышки; 11 — пружина защелки крышки; 12 — задние ушки крышки; 13 — ось защелки крышки; 14 — задний прижим звена; 15 — движок подачи; 16 — подающие пальцы; 17 — пружина подающих пальцев; 18 — передний прижим звена; 19 — крышка приемного окна; 20 — фиксатор рычага подачи; 21 — ось серьги рычага подачи; 22 — серьга; 23 — передние ушки крышки; 24 — накладка; а — блокирующий выступ

На крышке закреплены щиток и крышка приемного окна для защиты приемника от попадания пыли и грязи. Впереди крышка имеет ушки с отверстиями для оси, с помощью которой она крепится к ствольной коробке, и блокирующий выступ, который при незапертом клине ствола не позволяет закрыть крышку, что исключает производство выстрела, кроме того, выступ, опираясь на кронштейн качалки, ограничивает разворот крышки. Сзади крышка имеет ушки с отверстиями, между которыми на оси закреплена защелка с пружинной, фиксирующая крышку в закрытом положении. В задней части крышки имеются прижимы звена с поперечными направляющими, по которым перемещается движок подачи с подающими пальцами и звеном. В переднем прижиме имеется продольное отверстие, через которое проходит рычаг подачи. Рычаг на крышке закреплен осью и удерживается фиксатором.

Ось крышки приемника удерживает крышку на ствольной коробке и фиксируется своим выступом в левом ушке крышки. На ось надета пружина, которая удерживает крышку в открытом положении.

18. Подающий механизм(рис. 43) служит для подачи ленты с патронами в приемник пулемета и для направления патрона при досылании в патронник. Он состоит из качалки с роликом и штырем, движка подачи с роликом, подающих пальцев, пружины, оси подающих пальцев, рычага подачи, оси рычага и серьги. Кроме того, в работе подающего механизма участвуют звеньесъемник с фиксатором, фиксирующие пальцы, передний и задний прижимы звена.
