Министерство обороны СССР, РФ - Руководство по 12,7-мм пулемету «Утес» (НСВ-12,7)

Затворная рама имеет: внутри — канал для помещения возвратно-боевой пружины с направляющей трубкой и стержнем; сзади профильную стойку, в проушинах которой закреплен затвор, вверху — боевой взвод; справа впереди — направляющий паз и вырезы для зацепа рукоятки перезаряжания и опорного ролика; слева — направляющий паз; снизу — наклонный выступ для взаимодействия с роликом качалки.

Справа к стойке крепится толкатель гильзы, снизу — ролик рамы. В передней части затворной рамы укреплен газовый поршень чашечного типа. Поршень имеет кольцевые проточки для уменьшения прорыва пороховых газов в отверстие для патрубка газовой камеры.

Затвор служит для досылания патрона в патронник, запирания канала ствола, производства выстрела, извлечения из патронника гильзы и отвода ее на линию отражения. Он состоит из остова затвора, ударника, зацепов (извлекателей) с пружинами и двух серег.

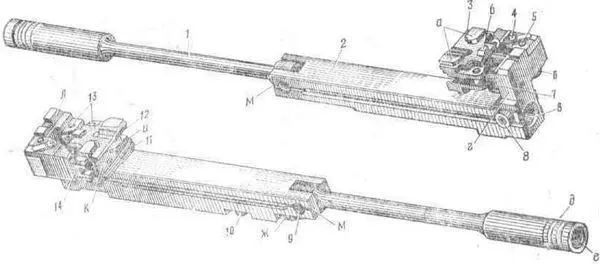

Рис. 39.Затворная рама с затвором:

1 — поршень; 2 — затворная рама; 3 — затвор; 4 — чека затвора; 5 — ось ролика рамы; 6 — ролик рамы; 7 — серьга; 8 — боковой ролик; 9 — ось поршня; 10 — опорный ролик; 11 — нижний зацеп; 12 — верхний зацеп; 13 — оси серег; 14 — толкатель гильзы; а — боевые упоры; б — выступ; в — отверстие для возвратно-боевой пружины; г — профильный выступ; д — кольцевые проточки; е — отверстие для патрубка; ж — выемка для зацепа; и — отверстие; к — зеркало затвора; л — боевой взвод; м — направляющие пазы

Затвор с помощью серег шарнирно соединен с затворной рамой. В затворе помещены верхний и нижний зацепы, извлекающие гильзу из патронника; пружины зацепов и фиксаторы, удерживающие гильзу на затворе до окончания экстракции.

На переднем торце затвора имеются зеркало и жесткие зацепы, которые фиксируют положение гильзы относительно зеркала затвора; в центре зеркала — отверстие для выхода бойка; внутри затвора в продольном гнезде помещается боек, предназначенный для разбития капсюля патрона.

Сверху и снизу на затворе имеются симметрично расположенные боевые упоры, обеспечивающие досылание патрона в патронник и взаимодействующие с боевыми выступами вкладыша ствольной коробки при запирании; задние выступы затвора и правый нижний боевой упор обеспечивают поперечное перемещение затвора при запирании канала ствола.

Действие затвора при выстреле.При движении затворной рамы в переднее положение затвор встречает на своем пути патрон, находящийся в приемном окне основания патронника, и своим левым верхним боевым упором досылает его в патронник.

В конце движения затвор с помощью скоса и серег перемещается влево и производит запирание канала ствола, взаимодействуя своими боевыми упорами с боевыми выступами ствольной коробки.

В момент прохода затворной рамы в крайнее переднее положение серьга затвора ударяет по бойку, последний, продвигаясь вперед, разбивает капсюль патрона, происходит выстрел.

16. Возвратный механизм с буферным устройством(рис. 40). Возвратный механизм служит для возвращения затворной рамы в переднее положение, сообщения затвору энергии, необходимой для досылания патрона, запирания канала ствола, производства выстрела и выбрасывания гильзы.

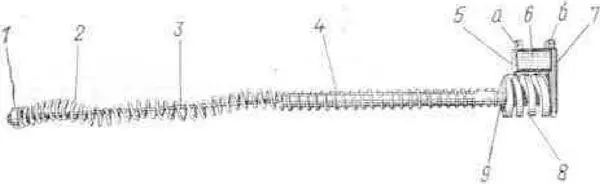

Рис. 40.Возвратный механизм:

1 — муфта; 2 — возвратно-боевая пружина; 3 — соединительный стержень; 4 — направляющая трубка; 5 — вкладыш; 6 — буфер; 7 — корпус буфера; 8 — пружина буфера; 9 — шайба буфера; а — передние выступы; б — задние выступы

Возвратный механизм состоит из муфты, возвратно-боевой пружины, соединительного стержня и направляющей трубки.

Буферное устройство служит для смягчения удара затворной рамы о буфер при движении ее назад и сообщения затворной раме интенсивного толчка вперед при возвращении затворной рамы с затвором в переднее положение.

Буферное устройство состоит из корпуса, вкладыша, буфера и пружины буфера. Корпус буфера служит для размещения деталей буферного устройства. Передние выступы корпуса предназначены для удобства при разборке, задние — для фиксации его корпусом спускового механизма.
