Министерство обороны СССР, РФ - Руководство по 12,7-мм пулемету «Утес» (НСВ-12,7)

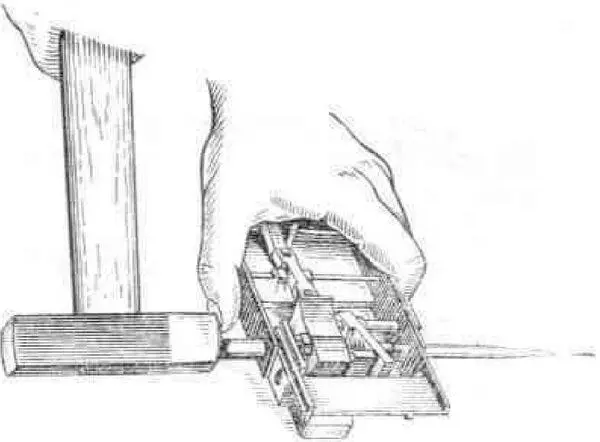

Рис. 31.Отделение оси подающих пальцев

Рис. 32.Отделение оси шептала

2) Собрать крышку приемника.Присоединить к движку подачи подающие пальцы с пружинной. Установить пружину между ушками подающих пальцев и забить подставную ось так, чтобы она прошла через отверстия ушков подающих пальцев и внутри пружины; установить с помощью двух заводок подающие пальцы с пружиной и подставной осью на сове место между ушками движка подачи и забить ось подающих пальцев (выбивая подставную ось) так, чтобы головка оси подающих пальцев вошла в паз ушка движка (рис. 34); поставить движок подачи на крышку приемника; вставить рычаг подачи с серьгой в продольное отверстие прижима звена; надеть на ось рычаг подачи, совмещая перо рычага с роликом движка, и с помощью выколотки продвинуть прижим звена до совмещения его отверстий под штифты с отверстиями крышки приемника; забить штифты прижима; надеть пружину рычага подачи на ось рычага подачи; надеть фиксатор рычага подачи на штифты прижима и завести концы пружины рычага подачи (один конец за упор для нее, а другой — в окно прижима).

Рис. 33.Постановка оси шептала

Присоединить крышку приемного окна. Вставить ее передним штырем в отверстие крышки приемника; затем вставить пружину и ось крышки приемного окна на свое место так, чтобы переднее перо ее вошло в прорезь на переднем конце оси, а заднее перо — в прорезь на крышке приемника; повернуть вправо ось так, чтобы в вырез на головке ее вошло ушко крышки приемного окна.

Присоединить щиток. Вставить его передним штырем в отверстие на прижиме звена; поставить пружину белого цвета и ось щитка на свое место так, чтобы переднее перо ее вошло в прорезь на переднем конце оси, а заднее — в прорезь на крышке приемника; повернуть влево ось так, чтобы в вырез на головке ее вошло ушко щитка.

Рис. 34.Присоединение подающих пальцев

3) Собрать возвратный механизм.Вставить направляющую трубку в корпус буфера, а в нее — соединительный стержень; надеть на направляющую трубку буферную пружину и шайбу; поставить звено шомпола в вертикальное положение и надеть на него направляющую трубку; надеть на направляющую трубку возвратную пружину и, поджимая ее, надеть на соединительный стержень муфту.

4) Собрать затвор.Поставить пружину нижнего зацепа в нижнее гнездо затвора, вставить нижний зацеп и, нажимая на него, вставить частично чеку зацепов; вставить боек в гнездо затвора и продвинуть еще несколько чеку зацепов, зафиксировав боек; вставить пружину верхнего зацепа в верхнее гнездо затвора и верхний зацеп, продвинуть чеку зацепов до упора; вставить пружину нижнего фиксатора гильзы в нижнее гнездо затвора, вставить фиксатор и частично чеку фиксатора; вставить другую пружину в верхнее гнездо затвора и верхний фиксатор гильзы, забить чеку фиксаторов так, чтобы выступ головки ее вошел в прорезь затвора.

5) Присоединить газовый регулятор.Вставить газовый регулятор в газовую камеру и забить регулятор до совмещения рисок на газовой камере и газовом регуляторе до требуемого положения.

6) Присоединить пламегаситель.Навинтить пламегаситель до упора фиксатора в буртик ствола; пропустить выколотку под фиксатор; отжать фиксатор и продолжать навинчивать пламегаситель до упора; вынуть выколотку и несколько отвинтить пламегаситель до западения фиксатора в шлиц ствола.

7) Собрать фиксатор патрона.Установить пружину фиксатора в гнездо корпуса; поставить флажок, зафиксировав его на шайбе.

8) Присоединить фиксирующие пальцы(рис. 35). Установить фиксирующие пальцы между ушками основания приемника; вставить ось фиксирующих пальцев в задние ушки основания приемника и пальцев; поставить двумя заводками пружину фиксирующих пальцев на свое место (между ушками пальцев), забить ось до упора.

Рис. 35.Присоединение фиксирующих пальцев
