Рис. 11.Отделение рукоятки перезаряжания

9) Отделить ствол от ствольной коробки.Отвести рукоятку клина вправо (рис. 12), поставить ручку ствола в положение для переноски, для чего нажать на кнопку и отвести рукоятку несколько вниз, а затем поднять вверх и отпустить рукоятку назад и застопорить обойму, смещая ствол за ручку вперед, отделить его от ствольной коробки (рис. 13). При нахождении пулемета на станке предварительно отделить хомут крепления ствола.

Рис. 12.Отведение рукоятки клина ствола

Рис. 13.Отделение ствола

10) Отделить газовый цилиндр.Нажать выколоткой на защелку газового цилиндра и смещая его вперед, отделить от ствольной коробки (рис. 14).

Рис. 14.Отделение газового цилиндра

10. Порядок сборки пулемета после неполной разборки:

1) Присоединить газовый цилиндр.

2) Присоединить ствол.Вставить ствол казенной частью в отверстие ствольной коробки и закрепить его клином, повернув рукоятку клина влево. Поставить ручку ствола в нижнее положение. При нахождении пулемета на станке закрепить ствол хомутом станка.

3) Присоединить рукоятку перезаряжания.Вставить ее в гнездо с пазами ствольной коробки и дослать рукой в переднее положение.

4) Присоединить затворную раму с затвором.Поставить затвор вправо, затем вставить затворную раму в паз ствольной коробки так, чтобы ролики затворной рамы вошли в свои направляющие в коробке, и дослать затворную раму в переднее положение.

5) Присоединить возвратный механизм с буферным устройством.Вставить возвратную пружину в отверстие затворной рамы, согнув ее и несколько поджав, затем опустить корпус буфера в гнездо ствольной коробки.

6) Опустить корпус отражателяс отражателем в горизонтальное положение.

7) Присоединить спусковой механизм.Поставить корпус спускового механизма на ствольную коробку и дослать его вперед до упора, вставить чеку и повернуть ее назад.

8) Опустить основание приемника.

9) Закрыть крышку приемника.

11. Порядок полной разборки пулемета:

1) Произвести неполную разборку пулеметав порядке, указанном в ст. 9. Если пулемет установлен на станке, необходимо отделить ствольную коробку от станка, для чего: оттянуть вправо флажок чеки и вывернуть ее против хода часовой стрелки до отказа, приподнять заднюю часть коробки вверх и подать ствольную коробку вперед.

2) Отделить крышку приемника.Выбить молотком частично ось и затем рукой вынуть ее (рис. 15), отделить пружину и крышку приемника.

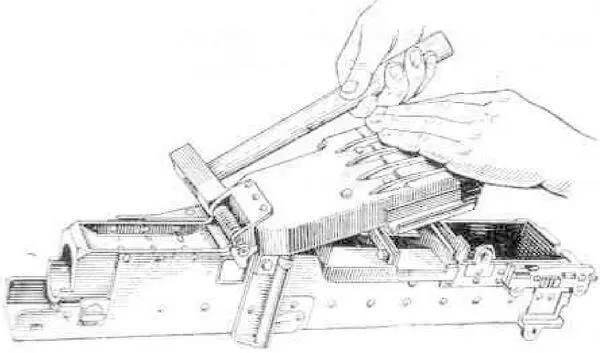

Рис. 15.Отделение оси крышки приемника

3) Отделить отражатель.Приподнять корпус отражателя и поставить выколотку под него, выбить выколоткой ось отражателя (рис. 16) и отделить отражатель с пружиной.

4) Отделить качалку.Выбить выколоткой ось качалки из кронштейна (рис. 17), отвести вверх пружину качалки и отделить качалку от ствольной коробки.

5) Отделить от основания приемника фиксирующие пальцы с пружиной.Выбить выколоткой ось (рис. 18) и отделить фиксирующие пальцы с пружиной.

6) Отделить фиксатор патрона.Выколоткой поднять флажок в вертикальное положение и вынуть его (рис. 19), отделить фиксатор патрона и его пружину.

Рис. 16.Отделение оси отражателя

Рис. 17.Отделение оси качалки

Рис. 18.Отделение оси фиксирующих пальцев

Рис. 19.Отделение флажка фиксатора патрона
