7) Отделить пламегаситель от ствола.Вставить выколотку в выемку между пламегасителем и фиксатором так, чтобы фиксатор вышел из зацепления со стволом (рис. 20), отвинтить (по ходу часовой стрелки) пламегаситель рукой или с помощью ключа-отвертки.

Рис. 20.Отделение пламегасителя

8) Отделить газовый регулятор от газовой камеры.Выбить выколоткой газовый регулятор из газовой камеры (рис. 21).

9) Разобрать затвор.Повернуть флажок чеки затвора вправо и приподнять ее вверх, освободив правую серьгу; повернуть затвор влево на другой серьге (рис. 22); выбить выколоткой чеку зацепов и бойка, придерживая затвор и зацепы левой рукой, и отделить от затвора зацепы с пружинами (рис. 23); вытолкнуть выколоткой боек со стороны зеркала затвора (рис. 24); выбить выколоткой чеку фиксаторов, придерживая затвор и фиксаторы левой рукой, и отделить фиксаторы с пружинами.

Рис. 21.Отделение газового регулятора

Рис. 22.Отведение затвора влево

Рис. 23.Отделение чеки зацепов и бойка

Рис. 24.Отделение бойка

10) Разобрать возвратный механизм(рис. 25). Поставить звено шомпола с ручкой в вертикальное положение. Надеть на звено шомпола возвратный механизм направляющей трубкой. Поджать сверху возвратную пружину и отделить муфту от соединительного стержня; отделить возвратную пружину и соединительный стержень от направляющей трубки; отделить буферную пружину.

Рис. 25.Отделение возвратной пружины

11) Разобрать крышку приемника.

Отделить щиток, для чего вывести выколоткой ось щитка из зацепления с его ушком и, повернув ее в сторону, отделить на себя (рис. 26), отделить щиток.

Отделить крышку приемного окна, для чего вывести выколоткой ось крышки из зацепления с ее ушком и, повернув ее в сторону, отделить на себя, отделить крышку приемного окна.

Отделить рычаг подачи и движок подачи с подающими пальцами и пружиной. Вывести ключом-отверткой оба конца пружины рычага подачи из зацепления с продольным отверстием переднего прижима звена и упором; отделить пружину рычага подачи (рис. 27) и фиксатор рычага подачи (рис. 28); выбить с помощью выколотки штифты переднего прижима (рис. 29) и сдвинуть выколоткой прижим вперед; отделить от оси рычаг подачи с серьгой и прижимом (рис. 30); отделить движок подачи с подающими пальцами и пружиной; выбить выколоткой ось подающих пальцев (рис. 31) и отделить подающие пальцы от движка подачи.

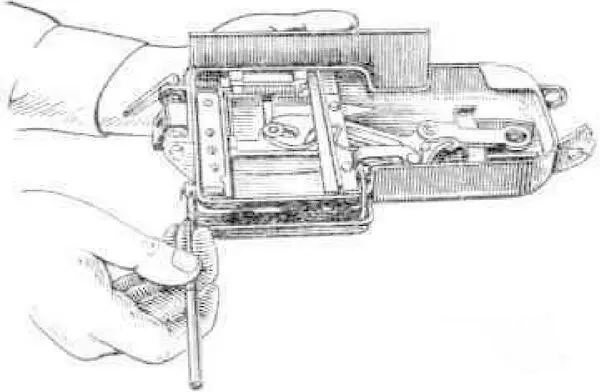

Рис. 26.Отделение оси щитка

Рис. 27.Отделение пружины рычага подачи

Рис. 28.Отделение рычага фиксатора подачи

Рис. 29.Отделение штифтов переднего прижима

Рис. 30.Отделение рычага подачи с серьгой и прижимом

12) Разобрать спусковой механизм.Выбить с помощью выколотки ось шептала (рис. 32) и отделить шептало с пружиной и останов рамы.

12. Порядок сборки пулемета после полной разборки:

1) Собрать спусковой механизм.Вставить выколотку толстым концом в отверстие корпуса (со стороны флажка предохранителя); надеть на выколотку останов рамы; вставить пружину шептала между ушками корпуса, причем один конец пружины должен опираться на останов рамы, другой — на корпус спускового механизма; завести задний выступ шептала под рычаг шептала и, нажимая сверху на шептало, забить его ось, выбивая выколотку (рис. 33).
