Если во время стрѣльбы отустить спусковой крючекъ, то стрѣльба прiостанавливается, причемъ пулеметъ заряженъ и взведенъ, нажатiемъ на спусковой крючокъ стрѣльба возобновляется.

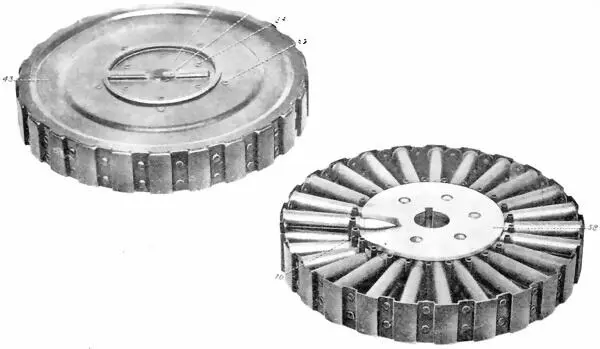

ТАБЛИЦА 5. Общiй видъ магазина.

Хотя пулеметъ и можно начать разбирать при любомъ положенiи механизма, лучше по возможности слѣдить за тѣмъ, чтобы магазинъ былъ передъ разборкой удаленъ, патронникъ опорожненъ, а ручка для перваго заряженiя отаежена впередъ до крайняго своего предѣла. Если слѣдовать этому указанiю, то при сборкѣ пулемета не будет надобности въ новомъ регулированiи главной пружины или иной какой-либо части механизма.

Для разборки пулемета слѣдуетъ черезъ пазъ въ задней части спусковой скобы острiемъ пули нажать на прикладную защелку (7) и отвести ее впередъ; одновременно надо повернуть прикладъ вверхъ налѣво, послѣ чего онъ снимается назадъ. Такимъ образомъ снимаются части, показанныя на табл. 6 фиг. 1, 2, 3, 4, 5, которыя далѣе разбирать не слѣдуетъ.

Далѣе нажимая на спусковой крючекъ (30) табл. 1, можно снять спусковую скобу (39) табл. 1, оттягивая ее назадъ. Этимъ удаляется весь спусковой механимъ.

Опустить коробку (61) съ шестернею внизъ для освобожденiя зубчатой рейки (72).

Откинуть назадъ ручку (38) до конца прорѣзи для нея и снять ее.

Удалить приводный штокъ и боевую личинку, вынимая ихъ назадъ изъ коробки.

Оттолкнуть назадъ острiемъ пули шпильку (68), повернуть коробку вверхъ и налѣво и отвернуть ее отъ ствола.

Поступивъ вышеизложеннымъ образомъ, мы разобрали пулеметъ на группы частей, переименованныхъ выше. Далѣе слѣдуетъ описанiе детальной разборки каждой группы.

ГРУППА СТВОЛА.

ГРУППА СТВОЛА.

Группу эту лучше совсѣмъ не разбирать. Если однако это окажется необходимымъ, то винты, прикрѣпляющiе затылокъ и втулку приклада к самому прикладу легко отвертываются.

ГРУППА СТВОЛЬНОЙ КОРОБКИ.

Отодвинуть подающiй рычагъ (34) вправо и снять (назадъ) крышку (13) подающаго механизма.

КРЫШКА СТВОЛЬНОЙ КОРОБКИ И ПОДАЮЩАГО МЕХАНИЗМА.

Собачка магазина (28) и (29) и пружина-переводчикъ (40) острiемъ пули легко удаляются отъ крышки ствольной коробки и подающаго механизма. Эти части показаны на табл. 4, гдѣ онѣ видны внутри крышки ствольной коробки и подающаго механизма.

ПРИЦѢЛЬНОЕ ПРИСПОСОБЛЕНIЕ.

Прицѣльное приспособленiе можетъ быть снято съ крышки ствольной коробки и подающаго механизма удаленiемъ винта основанiя прицѣла (11).

ПОДАЮЩIЙ РЫЧАГЪ.

Для удаленiя подающаго рычага (Табл. 4 фиг. 34, 35, 36, 66) надо откинуть защелку (66), послѣ чего рычагъ снимается съ цапфы магазин (табл. 3 u ). Подающая собачка (35) и пружина (36) къ нему удаляются съ подающаго рычага приподниманiемъ ихъ со шпилекъ ( r и q ). Защелку подающаго рычага (66) снимать не слѣдуетъ.

ОТРАЖАТЕЛЬ.

(Табл. 4, фиг. 44, 21). Острiемъ пули надо приподнять и вынуть покрышку отражателя (44) и отражатель (21).

ПРЕДОХРАНИТЕЛИ.

Предохранители (табл. 3, фиг. 32) можно вынуть изъ ствольной коробки острiемъ пули. Шарнирный штифтъ для коробки шестерни (65) и чеку цапфы (63) разбирать не слѣдуетъ.

КОРОБКА ШЕСТЕРНИ.

Оттолкнуть впередъ, снять замыкающую шпильку коробки (табл. 3 фиг. 68) и отцѣпить коробку шестерни (61) съ шарнирнаго штифта (65) коробки. Этимъ закончена разборка частей группы ствольной коробки.

ГРУППА ГЛАВНОЙ ПРУЖИНЫ.

Для окончательной разборки частей (Табл. 3, фиг. 61, 46, 56, 52, 57, 53, 55, 49, 48, 59), собранныхъ въ коробкѣ (61) шестерни, слѣдуетъ поднять, острiемъ пули, собачку (46) шестерни, послѣ чего главная пружина (55) раскручивается.

ШЕСТЕРНЯ.

Далѣе отвинчивается шпилька (56), и шестерня (52) вынимается.

ГЛАВНАЯ ПРУЖИНА.

Надавливанiемъ острiемъ пули черезъ шестерню на муфточку (57), выталкивается коробка главной пружины (53), изъ которой пружина (55) съ заклепками (59) и ея муфточка (57) удаляются также при помощи пули.

СОБАЧКА ШЕСТЕРНИ.

Собачку шестерни (16) и ея пружину разбирать не слѣдуетъ; въ случаѣ надобности, однако, части эти вынимаются по выталкиванiи оси (48).

ГРУППА СПУСКОВОЙ СКОБЫ.

Спусковая скоба (табл. 3, фиг. 33, 120, 30, 91, 42, 41, 121, 7, 10) содержитъ спусковой механизмъ. Для разборки этой группы слѣдуетъ вытолкнуть шпильку спускового крючка (33) и шпильку спуска (120).
