ЕДИНИЧНЫЕ ВЫСТРѢЛЫ.

Если спускоой крючекъ нажать одинъ разъ и затѣмъ тотчасъ же отпустить, то производится единичный выстрѣлъ, что можно повторять до опорожненiя всего магазина.

АВТОМАТИЧЕСКАЯ СТРѢЛЬБА С ПЕРЕРЫВАМИ.

Пока не отпускать спускового крючка, то стрѣльба продолжается автоматически до опорожненiя магазина и прерывается съ прекращенiемъ нажатiя на спусковой крючекъ. Стрѣляющiй, слѣдовательно, можетъ производить или единичные выстрѣля (для лучшаго прицѣливанiя) или очереди въ 2, 3, 4 и т. д. до 47 — числа всѣхъ патроновъ въ магазинѣ.

АВТОМАТИЧЕСКАЯ НЕПРЕРЫВНАЯ СТРѢЛЬБА.

Безпрерывное нажатiе спускового крючка производитъ непрерывную автоматическую стрѣльбу, лишь с промежутками въ 4 секунды, необходимыми для замѣщенiя опорожненныхъ магазиновъ новыми.

Примѣчанiе. Номера и буквы всюду соотвѣтствуютъ таковымъ на чертежахъ, имѣющимся въ этомъ описанiи и въ 2 перечняхъ частей въ концѣ книжки.

Части пулемета Люиса можно соединить въ четыре группы, а именно:

I. ГРУППА СТВОЛА.

II. ГРУППА СТВОЛЬНОЙ КОРОБКИ.

III. ДВИЖУЩIЯСЯ (РАБОЧIЕ) ЧАСТИ.

IV. ПРИКЛАДЪ.

СТВОЛЪ.

Стволъ (76) круглаго сѣченiя и суживается къ дулу, гдѣ онъ снабженъ винтовой нарѣзкою для надульника (89). Заднiй конецъ ствола, также съ винтовою нарѣзкою, ввинчивается въ ствольную коробку (26). Снизу въ стволѣ, въ передней его части и близъ дула, просверлено маленькое отверстiе ( a ) для отвода газовъ.

НАДУЛЬНИКЪ.

Надульникъ (89) представляетъ собою трубку особаго сѣченiя и навинчивается на дульный конецъ ствола (76); винтовая нарѣзка его лѣвая. Назначенiе надульника — удерживать на своемъ мѣстѣ алюминiевый радiаторъ (78), а также направлять пороховые газы такъ, чтобы способствовать охлажденiю ствола воздухомъ и уменьшенiю отдачи.

РАДIАТОРЪ.ѣѣ

Радiаторъ (78) изъ алюминiя. Онъ плотно прилегаетъ къ стволу (76) и самъ заключается въ кожухѣ (71, 74, 90).

КОЖУХЪ РАДIАТОРА.

Кожухъ состоитъ изъ трехъ частей: передней (надставки) (90), задней (74) и замыкающаго звена задней части кожуха (71). Передняя часть (90) представляетъ собой трубку, выпущенную за дульный конецъ ствола (76) для усиленiя циркуляцiи охлаждающаго стволъ воздуха; задняя часть (74) цилиндрическая: она прикрѣплена къ замыкающему звену кожуха (71), которое верхней частью представляетъ собою опорную площадку для магазина, а нижней частью служитъ связью между группами ствола и коробки. На части радiатора (74) находится заднiй поясокъ ( в ) для укрѣпленiя пулемета на стойкѣ.

СКРѢПЛЯЮЩЕЕ КОЛЬЦО.

Части (90 и 74) кожуха соединяются при помощи скрѣпляющаго кольца (85), носящаго на верху мушку (86). Устанавливающiй винтъ (87) обезпечиваетъ правильное положенiе кольца (85), которое стягивается соединительнымъ винтомъ (88). Скрѣпляющее кольцо служитъ переднимъ упорнымъ пояскомъ для укрѣпленiя пулемета на стойкѣ.

УСТРОЙСТВО ДЛЯ ОТВОДА ГАЗОВЪ.

Газовый цилиндръ (77) помѣщается во впадинѣ нижней стороны радiатора (78). Передняя часть газового цилиндра (77) навинчивается на газовую камору (82), которая, со своей стороны, ввинчена въ поясокъ (83), пригнанный на стволѣ (76) въ томъ мѣстѣ, гдѣ находится газовое отверстiе ( a ).

Въ газовую камору (82), ввинчивается также регуляторъ газовъ (84), который поворачивается при помощи ключа (81).

КОРОБКА.

Ствольная коробка (26) снабжена двумя параллельными каналами на всю ея длину, которыя сообщаются между собою благодаря вырѣзу, по которому ходитъ выступъ ( m ), (см. т. 2) на зубчатой рейкѣ (72).

Верхнiй каналъ служитъ направленiемъ для боевой личинки (37), между тѣмъ какъ нижнiй поддерживаетъ и направляетъ приводной штокъ (47, 50, 72, 75 и 79).

Въ верхней части коробки (26) сдѣлано отверстiе для шипа (31) подающаго механизма, и имѣется окно, черезъ которое патроны проходятъ при ихъ подачѣ изъ маназина.

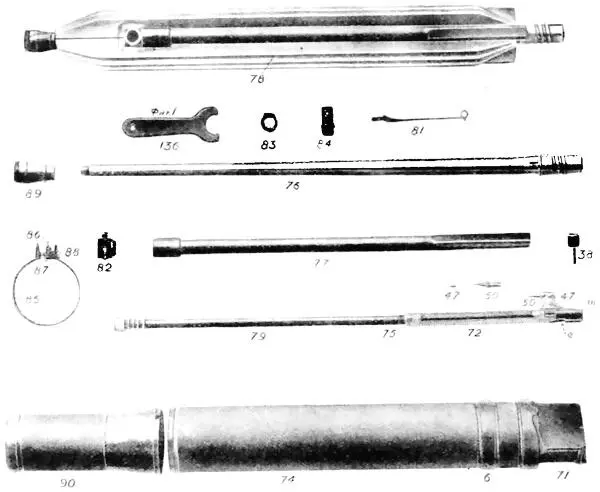

ТАБЛИЦА 2. Части пулемета: группа ствола и приводный штокъ.

Впадина въ верхней части коробки (26) предназначена для помѣщенiя отражателя (21), который при своей работѣ выходитъ своими концами черезъ небольшiя отверстiя ( h ) и ( i ), вырѣзанныя съ лѣвой стороны въ вышеупомянутомъ каналѣ, служащемъ направляющею для личинки.

На верхней части ствольной коробки (26) находится цапфа магазина ( u ). Отверстuе ( c ) для отражателя находится съ правой стороны, а нѣсколько ниже съ каждой стороны имѣются прорѣзы, по которымъ ходитъ ручка (38) для перваго заряжанiя.
