Бирмингамскiй заводъ - Руководство къ употребленію автоматическаго ружья-пулемета Люиса образца 1915 г. Бирмингамскаго ружейнаго завода

ОСЛАБЛЕНIЕ ОТДАЧИ.

Отдача при стрѣльбѣ еле замѣтна. Это происходитъ отъ того, что конструкцiя, давшая наилучшее воздушное охлажденiе, какъ оказалось на практикѣ, сильно уменьшаетъ также отдачу вслѣдствiе тренiя пороховыхъ газовъ о внутреннюю поверхность надульника и цилиндрическаго кожуха.

УСТАНОВКА ПУЛЕМЕТА.

Крайне слабая отдача при стрѣльбѣ дѣлаетъ задачу установки пулемета очень простой. Человѣкъ болѣе крѣпкаго сложенiя можетъ мѣтко стрѣлять съ плеча безъ всякой подставки. Стрѣлять можно при любомъ положенiи пулемета и съ любой наскоро устроенной подставки. Такъ какъ выбрасыванiе гильзъ производится въ сторону, пулеметъ можно по желанiю устаеавливать совсѣмъ близко къ землѣ. Для обыкновенной полевой службы рекомендуется употреблять легкую портативную подставку, иллюстрированную на фронтисписѣ, но для стрѣльбы съ аэроплана или дирижабля рекомендуется особоя подставка. Вообще же для пулемета Люиса можно употреблять подставку любого типа.

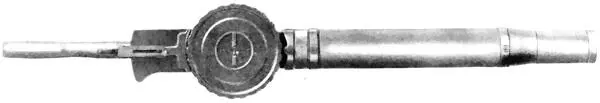

Видъ съ верху

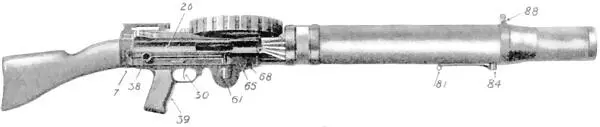

Видъ съ боку

ТАБЛИЦА 1. Общiй видъ пулемета съ магазиномъ и прикладомъ.

ПРИКЛАДЫ.

Чтобы удовлетворить особымъ условiямъ стрѣльбы и индивидуальнымъ требованiямъ стрѣлка, пулеметъ снабжается двумя различной формы прикладами. Длинный «ружейный» прикладъ рекомендуется для обыкновенной полевой службы, между тѣмъ какъ короткiй «рукоятко-образный» прикладъ является особенно удобнымъ для стрѣльбы съ аэроплана и въ такихъ случаяхъ, когда бываетъ желательно уменьшить общую длину ружья.

ДВИЖУЩIЯСЯ ЧАСТИ.

Вѣсъ и число движущихся при отдачѣ частей доведенъ до минимума, вслѣдствiе чего потребное для автоматическаго дѣйствiя пулемета количество газовъ (отведенныхъ изъ ствола) соотвѣтственно уменьшено. Этимъ же достигается, одновременно, уменьшенiе силы ударовъ движущихся частей, что влечетъ за собою меньшiй износъ послѣднихъ.

ПРОЧНОСТЬ.

Многократныя и основательныя испытанiя на выносливость, какъ самихъ частей, такъ и употребляемыхъ для оныхъ матерiаловъ, дали возможность выбрать для каждой отдѣльной части пулемета наиболѣе прочный и выносливый матерiалъ и наиболѣе отвѣчающую цѣли конструкцiю.

РЕГУЛИРОВКА ВПУСКА ПОРОХОВЫХЪ ГАЗОВЪ.

Регуляторъ газовъ, особой конструкцiи, примѣняемый въ пулеметѣ, позволяетъ пользоваться отверстiемъ для отвода газовъ неизмѣнной величины, чѣмъ устраняется необходимость постоянной регулировки впуска пороховыхъ газовъ отъ руки при продолжительной стрѣльбѣ.

УРАВНОВѢШЕННАЯ ПОДАЧА ПАТРОНОВЪ.

Подача патроновъ одинаково обезпечена при любомъ положенiи пулемета. Во время стрѣльбы патроны подаются въ патронникъ изъ вращающагося магазина, въ видѣ плоскаго барабана, который перiодически принудительно поворачивается движущимся взадъ и впередъ затворомъ. Послѣ каждаго движенiя магазина, послѣднiй надежно закрѣпляется собачками, чѣмъ избѣгается перебрасыванiе магазина при скорой стрѣльбѣ. Патроны въ магазинѣ расположены радiально въ два параллельныхъ ряда, распредѣляясь такимъ образомъ компактно и уравновѣшенно вокругъ оси вращенiя магазина, независимо отъ числа находящихся въ немъ патроновъ. Сотрясенiя пулемета во время стрѣльбы доведены до минимума и при измѣненiи направленiя огня или перемѣнѣ магазина наводка производится легко и быстро.

ПОРТАТИВНОСТЬ.

Вѣсъ пулемета лишь 25¼ англ. фун., такъ что одинъ человѣкъ легко можетъ переносить его. Наружная поверхность пулемета гладкая, безъ всякихъ выступающихъ частей, легко подвергающихся поврежденiю при переноскѣ. Въ любой моментъ пулеметъ можно вынуть изъ кожуха и моментально стрѣлять.

Пулеметъ приводится въ дѣйствiе автоматически отводомъ (до момента вылета пули изъ ствола) незначительной части пороховыхъ газовъ, которыя давятъ на свободнодвижущiйся поршень (который въ свою очередь дѣйствуетъ на главную пружину), чѣмъ достигается открыванiе затвора, извлеченiе и выбрасыванiе гильзы, вводъ новаго патрона въ патронникъ, закрыванiе затвора и производство новаго выстрѣла.

ПРИВЕДЕНIЕ ПУЛЕМЕТА ВЪ ДѣЙСТВIЕ.

Заряженный магазинъ одѣвается на свою цапфу ( a ), а ручку для перваго заряжанiя оттягиваютъ назадъ и отпускаютъ. Затѣмъ ружье приводится въ дѣйствiе нажатiемъ на спусковой крючекъ. Стрѣльба продолжается автоматически пока не отпустится спусковой крючекъ или пока не опорожнится весь магазинъ.
