Министерство обороны Союза ССР: Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

д) паздля пружины рычага;

е) нарезное отверстиедля винта, прикрепляющего пружину рычага к крышке;

ж) отверстиедля прохода защёлки;

з) выемдля головки защелки;

и) выем,в который заскакивает зуб защелки.

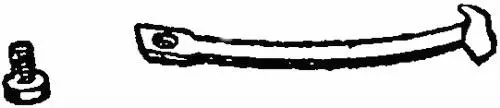

Рис. 23.Защёлка крышки магазинной коробки

22. Защелка крышки магазинной коробки(рис. 23) удерживает крышку закрытой. Она имеет:

а) пяткус отверстием для винта защелки, прикрепляющего защёлку к спусковой скобе;

б) головкудля нажимания на нее пальцем при открывании крышки;

в) зуб, которым защелка заскакивает в выем крышки.

23. Подающий механизм(см. рис. 22) подает патроны из магазинной коробки в ствольную.

Он состоит из рычага, пружины рычага, винта пружины рычага, подавателя, пружины подавателя и двух шпилек, служащих осями вращения.

Ложа

24. Ложа(рис. 24) служит для соединения частей и для удобства действия винтовкой. Ложу составляют: цевьё, шейка и приклад.

Цевьёимеет: жолобдля помещения ствола со ствольной коробкой; гнездодля нагеля; окнодля магазинной коробки; щельдля спускового крючка; прорезьдля ружейного ремня и шомпольную дорожкудля шомпола; с боков снаружи — выемы,чтобы удобно было держать винтовку при прицеливании; с правой стороны — пружиныдля ложевых колец; на переднем конце — наконечник.

Прикладимеет прорезь для ружейного ремня и металлический затылок.

Примечание . В снайперской винтовке с гранёной передней частью ствольной коробки на цевье с обеих сторон имеются продольные вырезы для основания кронштейна.

Ствольная накладка

25. Ствольная накладка(рис. 25) с металлическими наконечниками предохраняет руки от ожога во время стрельбы.

Рис. 24.Ложа:

1 — цевьё; 2 — шейка; 3 — приклад

Рис. 25.Ствольная накладка

Штык

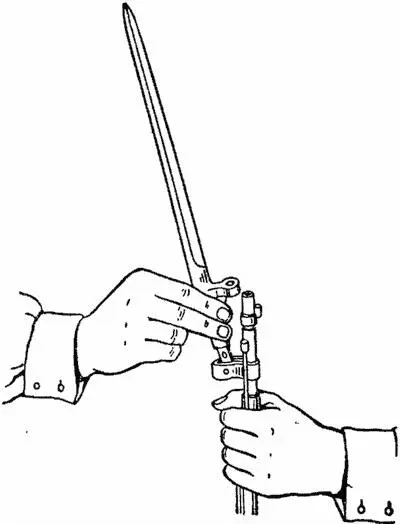

26. Штык(рис. 26) служит для поражения противника в рукопашном бою. Он имеет:

а) четырёхгранное лезвиес долами для уменьшения веса и ребрами для прочности;

б) трубкус коленчатой прорезью для примыкания штыка к стволу;

в) шейкудля соединения лезвия с трубкой;

г) защёлкус пружиной для закрепления трубки штыка на стволе.

У карабина обр. 1944 г. (рис. 27) штык на заднем конце имеет хвост с овальным отверстием для крепительного винта, которым он укреплен в проушинах неподвижной трубки ствола. На задний конец штыка надета подвижная штыковая трубка с помещённой внутри неё пружиной. Пружина находится в поджатом состоянии и стремится сдвинуть штыковую трубку назад. На нижнем конце штыковой трубки имеются вырезы для нижних выступов проушин. На переднем конце штыковой трубки имеется упор с отверстием для надевания на дульный конец ствола.

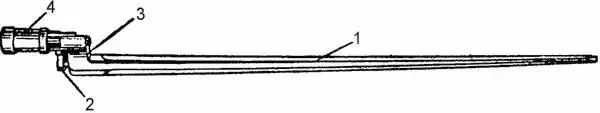

Рис. 26.Штык винтовки обр. 1891/30 г.:

1 — лезвие; 2 — защёлка; 3 — шейка; 4 — трубка

Рис. 27.Откидной штык карабина обр. 1944 г.

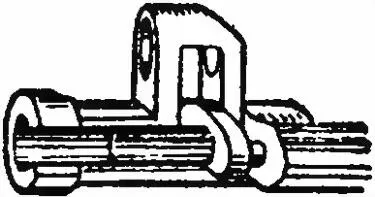

Рис. 28.Штыковая трубка винтовки обр. 1891/30 г. прежних годов изготовления

Примечание . Часть винтовок обр. 1891/30 г. изготовлена с намушником на штыке (рис. 28).

Шомпол

27. Шомпол(рис. 29) служит для чистки и смазки канала ствола и патронника; он имеет: головкус насечкой и отверстием для шпильки и нарезной конецдля ввинчивания в шомпольный упор и для завинчивания протирки.

Рис. 29.Шомпол

Прибор

28. Приборслужит для соединения и крепления частей винтовки.
