Министерство обороны Союза ССР - Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

Ствольная коробка

7. Ствольная коробка(рис. 3) служит для помещения затвора. К ней прикреплены: отсечка-отражатель, магазинная коробка с подающим механизмом и спусковой механизм.

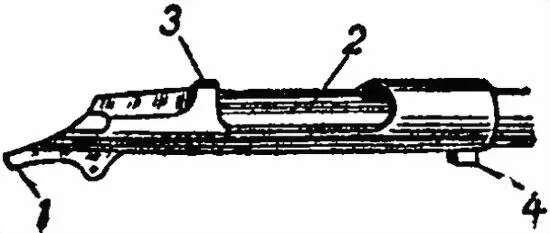

Рис. 3.Ствольная коробка:

1 — хвост; 2 — верхнее окно; 3 — пазы для обоймы; 4 — упор

Снаружи ствольная коробка имеет:

а) верхнее окнодля вкладывания патронов и помещения гребня затвора; окно имеет два скоса: передний облегчает открывание затвора; по заднему скользит задняя часть гребня стебля затвора в начале поворачивался его направо при закрывании;

б) пазыдля вставления обоймы с патронами: один с правой стороны и два с левой, из которых передний — для бортика обоймы;

в) верхний паздля направления движения гребней стебля затвора и курка;

г) хвостс отверстием для хвостового винта и выемкой для хода пуговки и боевого взвода курка при постановке его на предохранительный взвод;

д) упордля скрепления с ложей; в упоре — нарезное гнездо для винта упора;

е) нижнее окнодля прохода патронов из ствольной коробки в магазинную и обратно;

ж) нарезное отверстиедля винта спусковой пружины;

з) ушкидля оси спускового крючка;

и) щельдля спускового механизма с заплечиками для упора спускового крючка при отодвигании затвора;

к) щельдля лопасти отсечки-отражателя;

л) паздля пятки отсечки-отражателя с нарезным отверстием для винта ее.

Внутри ствольная коробка имеет:

а) каналдля помещения затвора;

б) нарезной уступ,которым ствольная коробка навинчивается на пенёк ствола;

в) два продольных и один кольцевой пазы,в которых ходят боевые выступы боевой личинки при досылании и поворачивании затвора;

г) пазыдля прохода выбрасывателя при досылании и поворачивании затвора;

д) скосыдля направления в патронник патронов, подаваемых из магазинной коробки;

е) выступс правой стороны, который вместе с отсечкой-отражателем удерживает патрон, поданный из магазинной коробки в ствольную, от выскакивания вверх;

ж) нижний паздля направления движения соединительной планки и для прохода боевого выступа боевой личинки;

з) выемна правой стороне (под пазом для вставления обоймы) для прохода закраин гильз при заряжании из обоймы.

Отсечка-отражатель

8. Отсечка-отражательслужит для отделения патронов, подаваемых из магазинной коробки в ствольную, и отражения гильз (патронов), извлекаемых выбрасывателем из патронника.

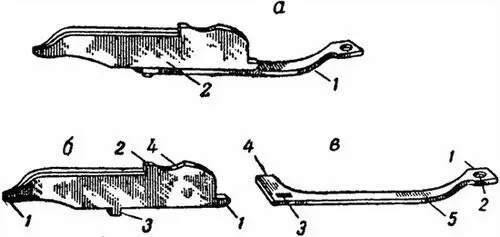

Рис. 4.Отсечка-отражатель нового образца:

а — 1 — отсечка; 2 — отражатель; б — 1 — выступы (упорцы); 2 — отражательный выступ; 3 — соединительный выступ; 4 — выем; в — 1 — пятка; 2 — отверстие для винта; 3 — прямоугольное отверстие; 4 — отсекающий зуб; 5 — пружинная часть

Отсечка-отражатель нового образца (рис. 4). состоит из отсечкис отсекающим зубом и пяткой и отражателяс отражательным выступом. Отсечка и отражатель соединяются между собой при помощи соединительного выступа, имеющегося на отражателе и входящего в соответствующее отверстие на отсечке.

Отсечка-отражатель старого образца (рис. 5) представляет собой одну целую часть. Она имеет лопасть с отражательным выступом и отсекающим зубом и пружинную частьс пяткой.

Отсечка (пружинная часть) своей пяткой помещается в пазу ствольной коробки и закрепляется в нем винтом.

Отражатель (лопасть) помещается в щели ствольной коробки. При открытом затворе он выходит из щели в канал ствольной коробки и вместе с ее выступом удерживает верхний (очередной) патрон в канале ствольной коробки. Отражательный выступ помещается в продольном пазу затвора, а при отводе затвора назад проходит через продольный паз боевой личинки и отражает гильзу (патрон), извлекаемую боевой личинкой из патронника. Отсекающий зуб помещается в вырезе в левой стенке магазинной коробки; при открытом затворе он входит внутрь коробки и, упираясь в гильзу патрона, следующего за очередным, отсекает (удерживает) патроны, находящиеся в магазинной коробке. На отражателе (лопасти) позади отражательного выступа имеется выем для прохода шляпки патрона при опускании патронов из обоймы в магазинную коробку.
