Министерство обороны Союза ССР - Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

д) пуговкудля постановки курка на боевой (не открывая затвора) и предохранительный взводы; на пуговке имеется насечка для захвата пальцами, а на задней поверхности нанесены черточки для установки по ним прорези ударника;

е) канал,в передней части гладкий, а в задней — нарезной, для ввинчивания в него ударника.

17. Ударник(рис. 18) имеет боёкдля разбивания капсюля патрона и венчикдля упора боевой пружины. Венчик делит ударник на две части: переднюю (короткую) — лопастьи заднюю (длинную) — стерженьс нарезным концом для навинчивания курка. На срезе стержня имеется прорезьдля проверки правильности соединения ударника с курком.

Рис. 18.Ударник:

1 — стержень; 2 — венчик; 3 — лопасть; 4 — боёк

18. Боевая пружина(рис. 19) сообщает ударнику быстрое движение, необходимое для сильного удара бойком по капсюлю. Она надевается на стержень ударника.

Рис. 19.Боевая пружина

19. Соединительная планка(рис. 20) соединяет боевую личинку со стеблем затвора и удерживает затвор в ствольной коробке при выдвигании его назад. Она имеет:

а) сосок,который входит в паз боевой личинки и соединяет её с соединительной планкой;

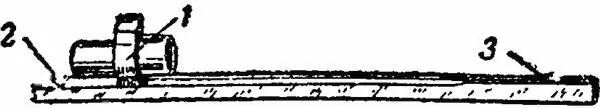

Рис. 20.Соединительная планка:

1 — стойка; 2 — сосок; 3 — вилка

б) стойкус гребнем и трубкой; передняя часть трубки входит в канал боевой личинки, а задняя — в канал стебля затвора; внутри трубки имеется каналдля прохода ударника; задняя часть канала — овальная, по форме лопасти ударника, для устранения его вращения; гребеньстойки входит в паз стебля затвора и соединяет с ним соединительную планку; с левой стороны стойки имеется паздля прохода отсечки-отражателя при продольных движениях затвора;

в) вилку,в которую входит своими пазами боевой взвод курка;

г) паз(на нижней поверхности соединительной планки) для хода затворной задержки, которая, упираясь в переднюю стенку этого паза, удерживает отведённый назад затвор от выпадения из канала ствольной коробки;

д) скос(на верхней поверхности планки, слева) для лопасти отсечки-отражателя.

Магазинная коробка

20. Магазинная коробка(рис. 21) служит для помещения четырёх патронов и подающего механизма. Она имеет: щёки, угольник, спусковую скобу и крышку с подающим механизмом.

Щёкинаглухо соединены с угольником и спусковой скобой; в левой щеке имеется вырездля отсекающего зуба отсечки-отражателя.

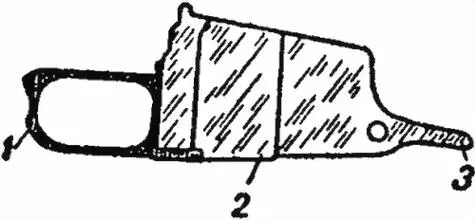

Рис. 21.Магазинная коробка:

1 — спусковая скоба; 2 — щека; 3 — угольник

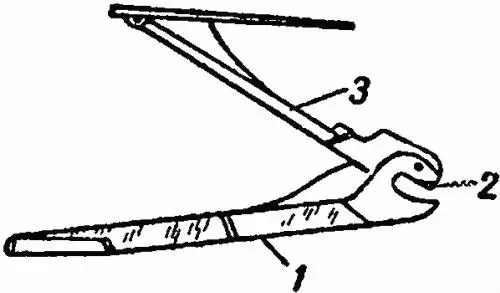

Рис. 22.Крышка магазинной коробки с подающим механизмом:

1 — крышка: 2 — вырез; 3 — подающий механизм

Угольникимеет: выступ,которым он входит в переднюю часть нижнего окна ствольной коробки, щельдля крышки, отверстиедля винта упора и отверстиедля шарнирного болта.

Спусковая скобапредохраняет хвост спускового крючка от нечаянного нажатия на него. Она имеет: выступ,которым скоба вставляется в заднюю часть нижнего окна ствольной коробки, гнездодля защелки, нарезное гнездодля винта защелки, вырездля крышки магазинной коробки, щельдля прохода спускового крючка и нарезное гнездодля хвостового винта.

21. Крышка магазинной коробки(рис. 22) закрывает снизу магазинную коробку; на ней укреплен подающий механизм. Она имеет:

а) вырез,которым крышка надевается на шарнирный болт, служащий ей осью вращения;

б) прорезь,в которую вставляется рычаг подающего механизма;

в) отверстиедля шпильки рычага, служащей осью вращения рычага;

г) упоры,ограничивающие подъем рычага;
