Министерство обороны Союза ССР - Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

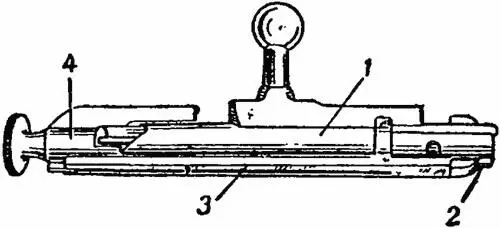

Рис. 12.Затвор:

1 — стебель затвора; 2 — боевая личинка; 3 — соединительная планка; 4 — курок

13. Стебель затвора(рис. 13) имеет:

а) гребеньдля направления движения затвора в канале ствольной коробки; концы гребня имеют скосы, которые скользят по соответствующим скосам верхнего окна ствольной коробки: передний — при открывании, а задний — при закрывании затвора;

б) рукояткудля действия затвором;

в) гнездодля соска боевой личинки;

г) паздля гребня стойки соединительной планки;

д) скошенный паздля хода отражательного выступа отсечки-отражателя при продольных движениях затвора и для отодвигания её влево при закрывании затвора;

е) выемкуна заднем срезе стебля затвора, в которую входит сосок винтового выступа курка и этим удерживает курок от поворота при отведенном назад затворе;

ж) винтовой вырез,которым при открывании затвора курок с ударником отводится назад и ставится на боевой взвод;

з) выемдля хода предохранительного выступа курка;

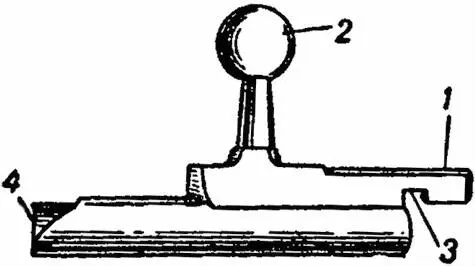

Рис. 13.Стебель затвора винтовки обр. 1891/80 г.:

1 — гребень; 2 — рукоятка; 3 — паз для гребня стойки соединительной планки; 4 — винтовой вырез

и) малый выемдля удерживания курка на предохранительном взводе;

к) каналдвух диаметров: большего — для помещения боевой пружины и трубки соединительной планки и меньшего — для прохода ударника. В получившийся уступ упирается конец боевой пружины, надетой на ударник.

Примечание . На снайперской винтовке рукоятка затвора удлинена и изогнута для удобства действия при установленном оптическом прицеле (рис. 14).

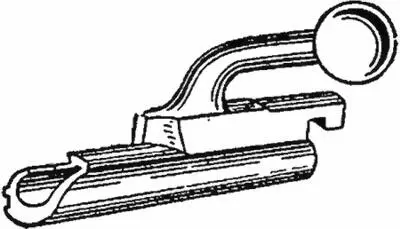

Рис. 14.Стебель затвора снайперской винтовки

Рис. 15.Боевая личинка:

1 — сосок; 2 — боевые выступы

14. Боевая личинка(рис. 15) служит для запирания канала ствола. Она имеет:

а) чашечку с венчикомдля помещения шляпки патрона;

б) два боевых выступа,которые при закрытом затворе прилегают своими задними обрезами к стенкам кольцевого паза ствольной коробки и выдерживают при выстреле давление пороховых газов на затвор;

в) сосокдля соединения боевой личинки со стеблем затвора; он входит в гнездо стебля затвора, благодаря чему боевая личинка поворачивается вместе со стеблем;

г) паздля соска соединительной планки;

д) паздля прохода отсечки-отражателя при продольных движениях затвора, а также для прохода соска соединительной планки;

е) паздля помещения выбрасывателя; он имеет гнездо для пятки выбрасывателя;

ж) каналдвух диаметров: меньший — для бойка ударника, больший — для переднего конца трубки соединительной планки.

15. Выбрасыватель(рис. 16) служит для извлечения из патронника гильз (патронов) и для выбрасывания их из ствольной коробки при помощи отражательного выступа отсечки-отражателя. Он имеет зацеп, которым захватывает гильзу за ее закраину, и пяткудля укрепления выбрасывателя в пазу боевой личинки.

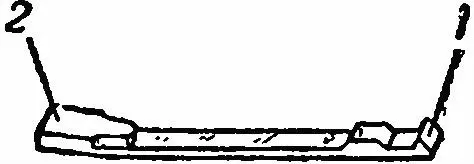

Рис. 16.Выбрасыватель:

1 — зацеп; 2 — пятка

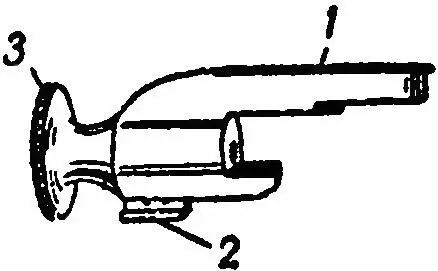

Рис. 17.Курок:

1 — гребень; 2 — боевой взвод; 3 — пуговка

16. Курок(рис. 17) служит для постановки ударника на боевой и предохранительный взводы. Он имеет:

а) гребеньдля направления движения курка в верхнем пазу ствольной коробки;

б) предохранительный выступ(под гребнем курка) для постановки курка на предохранительный взвод;

в) винтовой выступдля отвода курка назад при открывании затвора; выступ имеет сосок для удержания курка от поворота при отведенном назад затворе;

г) боевой взводс пазами для вилки соединительной планки; за передний обрез его заскакивает шептало спусковой пружины при закрывании затвора или отводе курка назад;
