Министерство обороны Союза ССР - Наставление по стрелковому делу винтовка обр. 1891/30 г. и карабины обр. 1938 г. и обр. 1944 г.

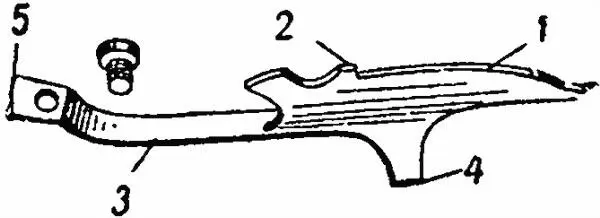

Рис. 5.Отсечка-отражатель старого образца:

1 — лопасть; 2 — отражательный выступ; 3 — пружинная часть; 4 — отсекающий зуб; 5 — пятка

Спусковой механизм

9. Спусковой механизм(рис. 6) состоит из спускового крючка, спусковой пружины, винта и оси.

Спусковой крючокслужит для утаплавания шептала спусковой пружины при спуске курка с боевого взвода.

Он имеет: хвостдля накладывания пальца при спуске курка, щельдля прохода спусковой пружины, отверстиедля оси и затворную задержку, которая, входя в нижний паз соединительной планки и упираясь в переднюю его стенку, останавливает затвор при отодвигании его назад.

Спусковая пружинаимеет: шепталодля удерживания курка на боевом взводе и пятку с отверстиемдля винта, прикрепляющего пружину к ствольной коробке.

Ось спускового крючкапроходит через отверстия в спусковом крючке и ушках ствольной коробки.

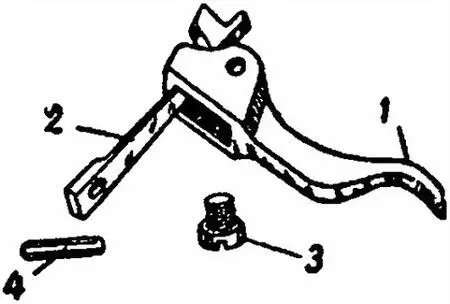

Рис. 6.Спусковой механизм:

1 — спусковой крючок; 2 — спусковая пружина; 3 — винт спусковой пружины; 4 — ось

Прицел и мушка

10. Прицел(рис. 7) служит для направления винтовки в цель и для придания ей соответствующих углов прицеливания при стрельбе на различные расстояния. Он состоит из прицельной колодки, прицельной планки с хомутиком и пружины.

Прицельная колодкаимеет две стойки со скошенными ребрами. На переднем конце колодки имеются ушки с отверстиями для шпильки прицельной планки; на заднем конце — паз, для укрепления пружины прицельной планки.

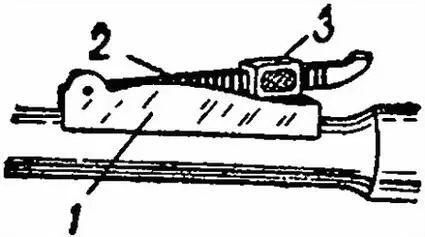

Рис. 7.Прицел:

1 — прицельная колодка; 2 — прицельная планка; 3 — хомутик

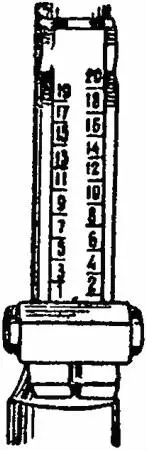

Рис. 8.Прицельная планка с хомутиком

Прицельная планка(рис. 8) укреплена шпилькой в ушках прицельной колодки и может вращаться на шпильке. На заднем конце планки имеется гривкас прорезью для прицеливания.

На наружной стороне планки нанесены деления с цифрами от 1 до 20, означающими дистанции в сотнях метров, с правой стороны — четными и с левой — нечетными; между делениями нанесены маленькие черточки для установки прицела с точностью до 50 м.

На боковых гранях планки имеются вырезы для защелок прицельного хомутика.

Прицельный хомутикнадет на прицельную планку и удерживается в приданном положении защелками. Каждая защелка имеет пружину и зуб, которым она заскакивает в вырез на боковой грани прицельной планки (рис. 9).

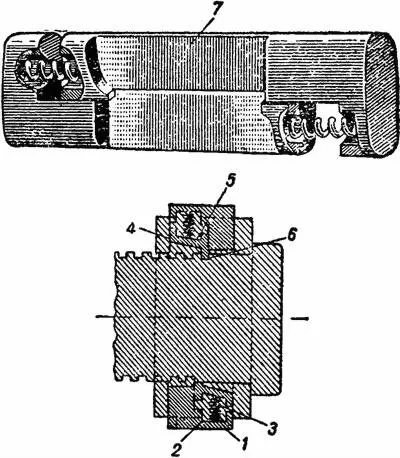

Рис. 9.Защелка прицельного хомутика:

1 — выступ головки; 2 — цилиндрическое гнездо; 3 — пружина защелки; 4 — защелка; 5 — гнездо; 6 — зуб; 7 — вырез

Пружина прицельной планкизадним концом укреплена в пазу прицельной колодки, а передним упирается в пятку прицельной планки и тем удерживает планку в приданном положении.

11. Мушка(рис. 10) служит для прицеливания. Она укреплена в отверстии кольцевого намушника, который вдвинут выступом в паз основания мушки на стволе (у карабина обр. 1944 г. — на неподвижной трубке ствола). На передней плоскости намушника нанесена риска, совпадающая с риской на основании мушки, и имеются выемки для кернения.

Рис. 10.Мушка с намушником:

1 — мушка; 2 — намушник

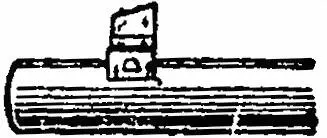

Рис. 11.Мушка винтовки прежних годов изготовления (с намушником на штыке)

Примечание . В винтовках прежних годов изготовления мушка своими лапками непосредственно вдвинута в паз основания мушки и закреплена кернением (рис. 11).

Затвор

12. Затвор(рис. 12) служит для досылания патрона в патронник, запирания канала ствола, производства выстрела и извлечения гильзы (патрона) из патронника. Затвор состоит из: стебля затвора, боевой личинки, выбрасывателя, курка, ударника, боевой пружины и соединительной планки.
