М. Барятинский - Тяжелый танк «Королевский тигр»

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Запуск двигателя штатно осуществлялся с помощью электростартера. В случае необходимости был возможен запуск двигателя вручную или пускачом. Рукоятка ручного запуска двигателя соединялась с кулачковой муфтой на коленчатом валу двигателя. Рукоятку вставляли в небольшое отверстие в кормовом листе корпуса с правой стороны, чуть ниже выхлопной трубы. Отверстие закрывалось бронекрышкой.

Для пуска двигателя пускачом снималась крышка большого люка на уровне коленчатого вала двигателя. Пускач неподвижно фиксировался на броне танка двумя держателями, и шестерня на валу пускача входила в зацепление с шестерней на коленчатом валу двигателя.

С помощью специального устройства был возможен запуск двигателя танка от двигателей автомобилей Kübelwagen или Schwimmwagen.

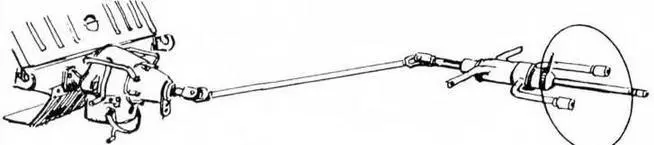

Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов. При этом главный фрикцион, коробка передач и механизм поворота, состоявший из двух суммирующих планетарных рядов, конструктивно были объединены в двухпоточный механизм передач и поворота.

Коробка передач Maybach OLVAR OG(B) 40 12 16В продукции завода Zahnradfabrik в Фридрихсхафене — безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерен, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением. Коробка обеспечивала 8 передач вперед и 4 назад. Ее особенностью являлось отсутствие общих валов для нескольких шестерен, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, отключал главный фрикцион и работавшую передачу, производил синхронизацию угловых скоростей зубчатых муфт, включал новую передачу, а затем плавно и главный фрикцион.

В случае неисправности гидравлической аппаратуры переключение шестерен и выключение главного фрикциона можно было производить механическим путем. Система смазки шестерен — струйная, с подачей масла в место зацепления при сухом картере.

Особенностью коробки передач танка «Тигр» Ausf.B по сравнению станком «Тигр» Ausf.E было наличие радиатора, охлаждавшего масло. Радиатор располагался в специальном резервуаре с водой, не имевшей циркуляции и заменявшейся вручную.

вручную

с помощью пускача

от двигателей автомобилей Kübelwagen и Schwimmwagen

Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же, как и стояночный тормоз.

Фрикционно-шестеренчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 114 м, минимальный — 2,08 м. Более крутые повороты при включенной передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперед и отстающей назад с радиусом В/2.

Бортовые передачи — двухрядные, комбинированные, с разгруженным ведомым валом.

Механические дисковые-тормоза LB 900.4 были изготовлены фирмой Argus.

ХОДОВАЯ ЧАСТЬтанка применительно к одному борту состояла из 9 цельнометаллических сдвоенных опорных катков с внутренней амортизацией, расположенных в шахматном порядке в два ряда (пять катков во внешнем ряду, четыре —во внутреннем). Размеры катка — 800x95 мм.

Подвеска — индивидуальная, торсионная, одновальная. Диаметр торсиона — 60...63 мм. Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещенными внутри корпуса.
