В днище корпуса были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач. Перед сиденьем стрелка- радиста в днище был оборудован аварийный люк.

Верхняя ветвь гусеницы и вертикальная часть борта корпуса прикрывались 6-мм фальшбортом, который одновременно являлся подкрылком.

БАШНЯтанка — сварная, овальной обтекаемой формы, с развитой кормовой нишей. Изготавливалась из катаных броневых листов, соединенных в шип. Лобовая бронеплита соединялась с бортовыми плитами замками типа «ласточкин хвост». Борта и задняя стенка башни имели наклон под углом 25°. На левом борту делалась выштамповка под командирскую башенку. На прототипах и первых серийных машинах ниже выштамповки располагался лючок для выброса стреляных гильз; позже его заварили, а затем и вовсе ликвидировали. Кроме того, в обоих бортах имелись бойницы для стрельбы из личного оружия, которые также позже заваривали.

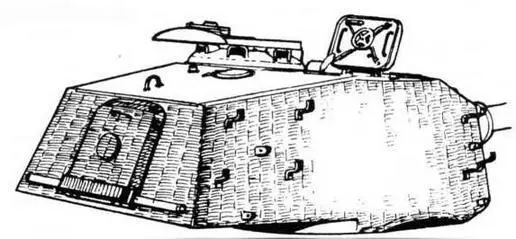

Башня «тип Хеншель»

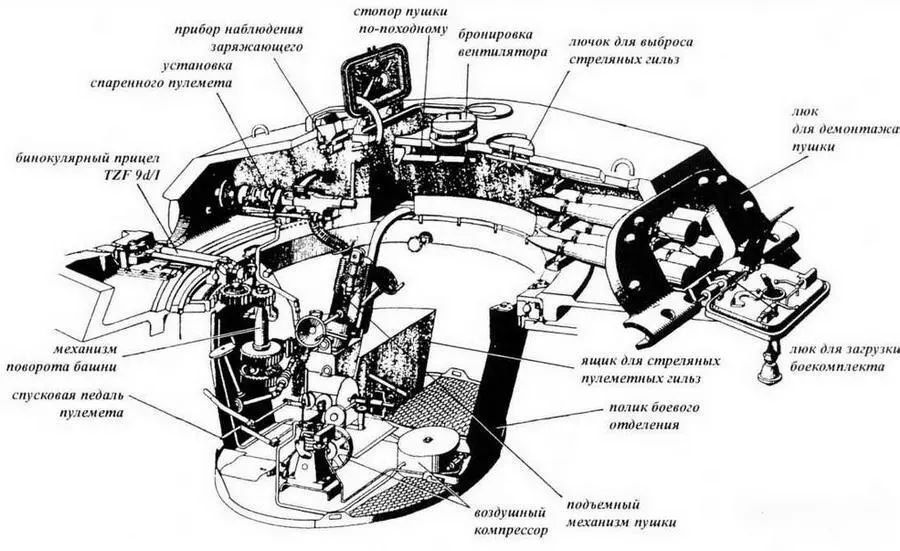

Компоновка башни «тип Порше»

Передняя стенка башни представляла собой сварную выгнутую бронеплиту переменной толщины — 80 мм в нижней части, затем резко уменьшавшуюся до 60 мм и плавно — до 50 мм. В передней стенке башни были три выреза: центральный — для установки пушки; правый — для спаренного пулемета; левый — для телескопического прицела (на танках ранних выпусков, оснащавшихся бинокулярным прицелом, слева от пушки выполнялись два выреза).

Крыша башни состояла из трех листов: переднего и заднего наклонных и центрального — горизонтального. На крыше устанавливалась командирская башенка с семью смотровыми приборами и рельсом для крепления зенитного пулемета. По конструкции она была аналогична башенке танка «Тигр» Ausf.E поздних выпусков. Справа от командирской башенки располагался прямоугольный посадочный люк заряжающего, а перед ним — прибор наблюдения. Кроме того, в крыше башни имелись вентилятор, лючки для выброса стреляных гильз и установки устройства ближнего боя, а в кормовом листе был предусмотрен люк для монтажа и демонтажа пушки, закрывавшийся массивной крышкой на болтах. В ней, в свою очередь, имелся люк для погрузки боеприпасов и аварийного выхода из танка.

Начиная с 51-й машины ввели новую башню «типа Хеншель». Она отличалась от башни «типа Порше» более простой конфигурацией, расположением люков и лючков в крыше, полным отсутствием каких-либо отверстий в бортах и люка для демонтажа пушки в кормовом листз. Гнутый лобовой лист заменили сплошным прямым бронелистом толщиной 180 мм. Наконец, у тяжелого танка «Пантера II» была заимствована новая маска грушевидной формы. В новой башне пушка устанавливалась с некоторым смещением вправо от продольной оси танка.

Диаметр башенного погона в свету составлял 1850 мм.

Башня приводилась во вращение гидравлическим поворотным механизмом, заимствованным у танка «Тигр» Ausf.E. Скорость поворота зависела от частоты вращения коленчатого вала. При 2000 об/мин и включенной повышающей передаче башенного привода башня совершала полный оборот за 19 с, при 1000 об/мин и выключенной повышающей передаче — за 77 с. В ручном режиме для полного оборота башни наводчику необходимо было сделать 700 оборотов маховика.

Снаружи корпус и башня танка покрывались «циммеритом», поверх которого наносилась камуфляжная окраска, изнутри они были выкрашены в темно-желтый цвет.

ВООРУЖЕНИЕ. Основное вооружение «Королевского тигра» — пушка 8,8 cm KwK 43 калибра 88 мм, производившаяся на заводе фирмы Fr.Garny во Франкфурте- на-Майне. Ствол орудия имел длину 71 калибр — 6298 мм; вместе с дульным тормозом — 6595 мм. Масса пушки — 1605 кг, а всей установки вместе с маской — 2265 кг. Начальная скорость бронебойного снаряда — 1000 м/с. Предельная длина отката — 580 мм. Вертикальная наводка — от — 8° до +15°.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки — винтового типа.

Пушка уравновешивалась с помощью специального механизма, располагавшегося в башне с правой стороны от пушки. Спусковой механизм — электрического типа, с предохранительным устройством.
