М. Барятинский - Тяжелый танк «Королевский тигр»

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Устройство продувки ствола заканчивалось двумя форсунками по обе стороны затворного кольца. Поток воздуха выдувал пороховые газы из зарядной каморы и предотвращал их поступление в боевое отделение.

С пушкой был спарен 7,92-мм пулемет MG 34 (на танках последних выпусков — MG 42). Курсовой пулемет размещался в лобовом листе корпуса в шаровой установке. На командирской башенке на рельсе устройства Fliegerbeschüßgerat 42 можно было установить зенитный пулемет MG 34.

Танки «Королевский тигр» первоначально оснащались бинокулярным телескопическим шарнирным прицелом TZF 9d/1, а затем монокулярным телескопическим шарнирным прицелом с переменным увеличением TZF 9d. Шарнирное соединение прицела обеспечивало свободу перемещения объективной части вместе со спаренной установкой пушки и пулемета по всему диапазону вертикального угла обстрела при неподвижном окуляре. Окулярная часть прицела шарнирно подвешивалась к крыше башни и имела регулировку по высоте.

Маска пушки танка с башней «тип Хеншель». Во фланце маски — амбразура спаренного пулемета

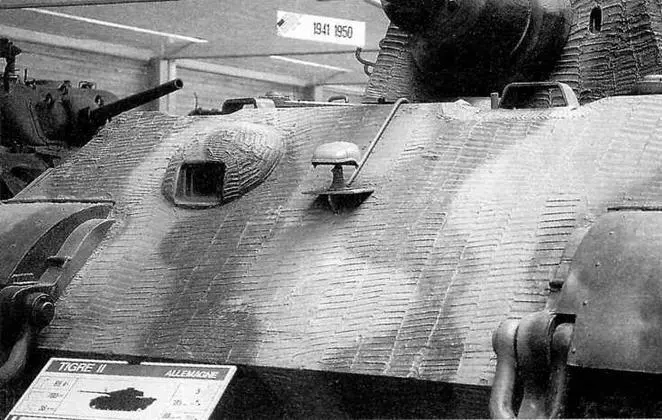

Лобовая часть корпуса. Справа от амбразуры установлена маскировочная фара Notek. Под установку прибора наблюдения механика-водителя (справа) в лобовом листе сделан вырез

ПРИМЕЧАНИЕ. Таблица составлена на основе немецких источников.

Особенностью оптической схемы с переменным увеличением являлось наличие трех линз оборачивающей системы вместо двух, обычно применявшихся в танковых телескопических прицелах с постоянным увеличением. Первая линза оборачивающей системы была закреплена в корпусе прицела неподвижно. Вторая и третья линзы были связаны между собой кулисным механизмом и включались в оптическую схему попеременно. При включении второй линзы прицел давал 5-кратное увеличение с полем зрения 12,5°, при включении третьей линзы — 2,5-кратное увеличение с полем зрения 25°.

Курсовой пулемет MG 34 оснащался 1,8-кратным телескопическим прицелом KZF 2.

Боекомплект пушки состоял из 84 выстрелов (у первых 50 танков — из 77), которые укладывались в нише башни и нишах подбашенной коробки в отделении управления и боевом отделении. Боекомплект пулеметов — 4800 патронов.

В качестве вспомогательного вооружения танк оснащался «устройством ближнего боя» (Nähkampfgerät) — мортиркой калибра 26 мм, в боекомплект которой входили дымовые, осколочные и осколочно-зажигательные снаряды. Мортирка располагалась в правой части крыши башни.

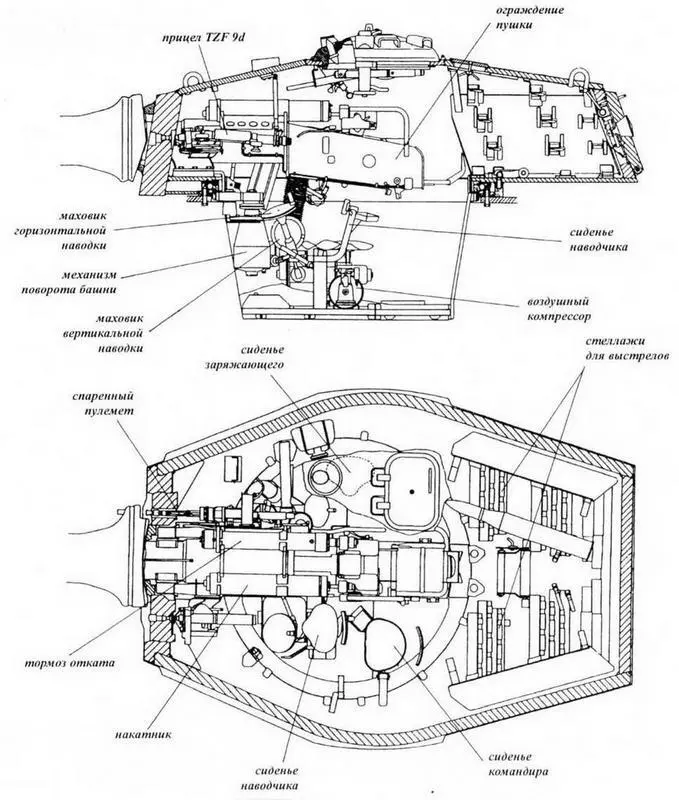

Компоновка башни «тип Хеншель»

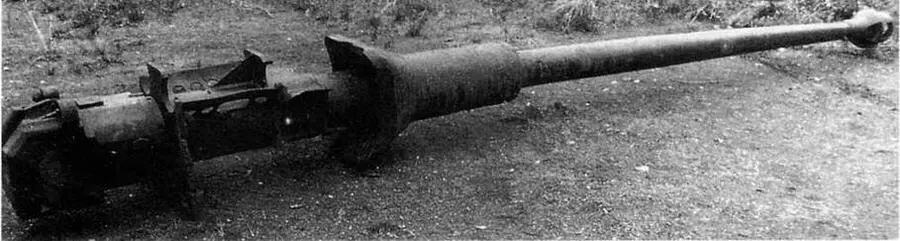

Эта 88-мм пушка была установлена на «Королевском тигре», подбитом летом 1944 года во Франции

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке «Тигр II» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL 230Р30 мощностью 700 л.с. (515 кВт) при 3000 об/мин (на практике число оборотов не превышало 2500). Диаметр цилиндра 130 мм. Ход поршня 145 мм. Цилиндры располагались V-образно под углом 60°. Степень сжатия 6,8. Сухая масса двигателя 1300 кг.

Топливо — этилированный бензин с октановым числом не ниже 74. Емкость семи бензобаков 860 л. Подача топлива принудительная, с помощью двух диафрагменных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

Система смазки — циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения — жидкостная. Радиаторов — четыре, соединенных по два последовательно. Емкость радиаторов — около 114 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.
