М. Барятинский: Тяжелый танк «Королевский тигр»

Шасси «королевских тигров» планировалось использовать для транспортировки 280-мм железнодорожной пушки К5. Артиллерийская часть (ствол, лафет и опорная плита) в походном положении устанавливались на два специально оборудованных танковых шасси, получивших обозначение Gerät 566. Эти машины, как, впрочем, и Gerät 817 — спроектированный из агрегатов «Королевского тигра» самоходный лафет для 305- и 420-мм минометов, остались на бумаге.

Компоновка танка «Тигр» Ausf.B такая же, как и у всех немецких танков периода Второй мировой войны, то есть с передним расположением трансмиссии.

Отделение управления занимало переднюю часть танка. В нем размещались главный фрикцион, коробка передач и механизм поворота. Слева от коробки передач располагались органы управления танком, контрольные приборы и сиденье механика-водителя. Справа — курсовой пулемет, сиденье стрелка-радиста и часть боекомплекта пушки. Радиостанция также находилась в отделении управления — над коробкой передач и правой бортовой передачей.

Боевое отделение располагалось в средней части танка. Над ним на шариковой опоре размещалась башня, в которой устанавливались пушка и спаренный с ней пулемет, а слева от пушки — механизмы управления огнем, телескопический прицел, ножные педали для поворота башни от гидропривода и ножной спуск пулемета, сиденья наводчика и командира танка. Справа от пушки находилось сиденье заряжающего. В нише башни и по стенкам корпуса в боевом отделении хранился боекомплект.

На днище танка под вращающимся полом боевого отделения устанавливался гидропривод поворота башни и размещались два топливных бака.

В моторном отделении, в кормовой части корпуса, находились двигатель, вентиляторы и радиаторы системы охлаждения, топливные баки. Между моторным и боевым отделениями имелась перегородка.

Силовая установка танка «Тигр» Ausf.B была целиком заимствована у танка «Пантера», а трансмиссия — у танка «Тигр» Ausf.E.

КОРПУСтанка по форме был идентичен корпусу танка «Пантера». Он изготавливался из катаных броневых плит, соединенных в шип и обваренных аустенитовыми электродами (то есть электродами из высокоуглеродистой стали). В корпусе танка использовалось шесть типов плит толщиной от 25 до 150 мм. Верхний лобовой лист корпуса выполнялся сплошным и имел только амбразуру под шаровую установку курсового пулемета.

В передней части крыши корпуса были смонтированы смотровые приборы механика-водителя и стрелка-радиста, защищенные броневыми П-образными скобами. В верхней части лобового листа слева сделан вырез, чтобы обеспечить механику-водителю максимальный обзор.

Кроме того, в передней части крыши корпуса имелись люки-лазы механика-водителя и стрелка-радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма. Как и на танке «Пантера», люки-лазы были выполнены в крышке люка, предназначенного для монтажа и демонтажа трансмиссии. Между люками- лазами находилось вентиляционное отверстие, закрытое броневым колпаком.

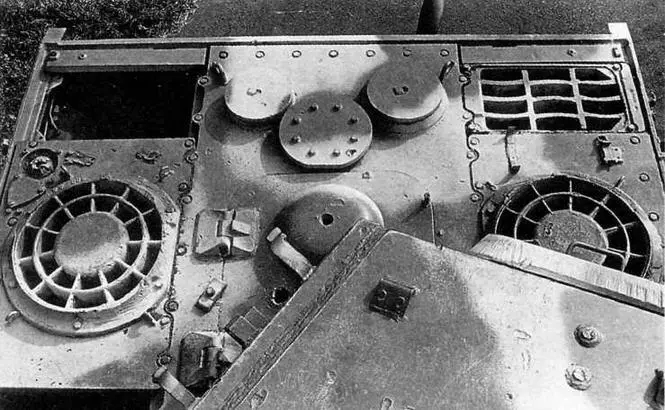

Вид на крышу моторного отделения. Прямоугольные литые решетки (левая отсутствует) закрывали отверстия для притока воздуха, круглые— для его отвода. Заглушка в центре крыши установлена на отверстии для установки трубы ОПВТ

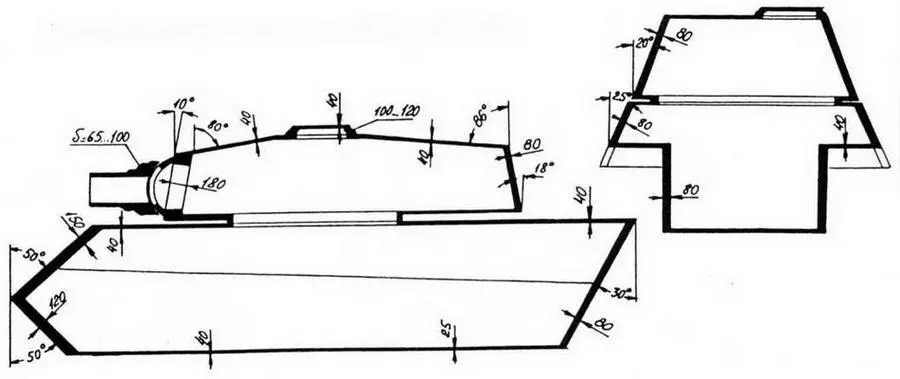

Схема бронирования тяжелого танка «Королевский тигр»

Внутренние водонепроницаемые переборки делили кормовую часть корпуса на три отсека. В центральный отсек, где находился двигатель, вода не поступала. Два крайних при преодолении водных преград вброд могли заливаться водой. Эти отсеки закрывались сверху броневыми решетками, четыре из них служили для притока охлаждавшего радиаторы воздуха, а две средних — для его отвода.

В крыше центрального отсека находился люк, в крышке которого имелись две отдушины для притока воздуха к воздушным фильтрам, а также три отверстия: для заливки воды в систему охлаждения, для доступа к горловине системы питания и для установки воздухоподводящей трубы при подводном вождении танка (системой ОПВТ было оснащено незначительное количество машин ранних выпусков).

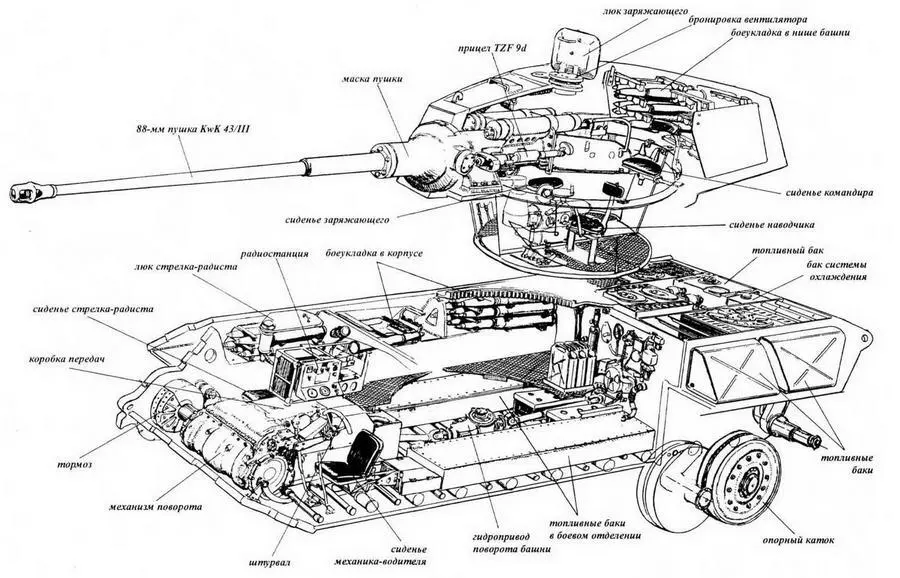

Компоновка тяжелого танка «Королевский тигр»
