Константин Морозов: Минно-торпедное оружие

Для улавливания изменения гидродинамического поля служат специальные приемники, которые реагируют на определенную программу смены повышенного и пониженного давлений, наблюдающихся при прохождении корабля. Эти приемники входят в состав гидродинамических взрывателей.

При изменении гидродинамического поля в определенных пределах смещаются контакты и замыкают электрическую цепь, приводящую в действие взрыватель. В результате происходит взрыв мины.

Считается, что приливно-отливные течения и волны могут создавать значительные изменения гидростатического давления. Поэтому для защиты мин от ложного срабатывания при отсутствии цели гидродинамические приемники обычно применяют в комбинации с неконтактными взрывателями, например, акустическими.

Комбинированные неконтактные взрыватели применяются в минном оружии довольно широко. Это вызвано рядом причин. Известно, например, что чисто магнитные и акустические донные мины сравнительно легко вытраливаются. Применение же комбинированного акустико-гидродинамического взрывателя значительно усложняет процесс траления, так как для этих целей требуются акустические и гидродинамические тралы. Если же на тральщике один из этих тралов выйдет из строя, то мина не будет вытралена и может взорваться при прохождении корабля над ней.

Для затруднения вытраливания неконтактных мин, помимо комбинированных неконтактных взрывателей, применяются специальные приборы срочности и кратности.

Прибор срочности, снабженный часовым механизмом, может быть установлен на срок действия от нескольких часов до нескольких суток.

До истечения срока установки прибора неконтактный взрыватель мины в боевую цепь не включится и мина не взорвется даже при прохождении корабля над ней или действии трала.

В такой обстановке противник, не зная установки приборов срочности (а она может быть различной в каждой мине), не сможет определить, до каких пор необходимо тралить фарватер, чтобы корабли смогли выйти в море.

Прибор кратности начинает срабатывать только по истечении срока установки прибора срочности. Он может быть установлен на одно или несколько прохождений корабля над миной. Чтобы взорвать такую мину, кораблю (тралу) нужно пройти над ней столько раз, какова установка кратности. Всё это значительно усложняет борьбу с минами.

Неконтактные мины могут взрываться не только от рассмотренных физических полей корабля. Так, в зарубежной печати сообщалось о возможности создания неконтактных взрывателей, основу которых могут составлять высокочувствительные приемники, способные реагировать на изменения температуры и состава воды во время прохождения кораблей над миной, на светооптические изменения и т. п.

Считается, что физические поля кораблей содержат еще много неизученных свойств, которые могут быть познаны и применены в минном деле.

Донные мины обычно неконтактные. Они, как правило, имеют форму закругленного с обоих концов водонепроницаемого цилиндра длиной около 3 м и диаметром около 0,5 м.

Внутри корпуса такой мины размещается заряд, взрыватель и другое необходимое оборудование (рис. 8). Вес заряда донной неконтактной мины составляет 100— 900 кг.

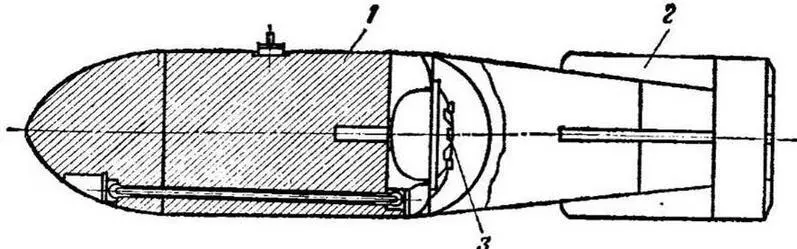

Рис. 8. Схема немецкой авиационной беспарашютной донной неконтактной мины:

/ — заряд; 2 — стабилизатор; 3 — аппаратура взрывателя

Наименьшая глубина постановки донных неконтактных мин зависит от их устройства и составляет несколько метров, а наибольшая, когда эти мины используются против надводных кораблей, не превышает 50 м.

Против подводных лодок, идущих в подводном положении на небольшом расстоянии от грунта, донные неконтактные мины ставятся в районах с глубинами моря более 50 м, но не глубже предела, обусловленного прочностью корпуса мины.

Взрыв донной неконтактной мины происходит под днищем корабля, где обычно не имеется противоминной защиты.

Считается, что такой взрыв наиболее опасен, так как он вызывает как местные повреждения днища, ослабляющие прочность корпуса корабля, так и общий изгиб днища вследствие неравномерной интенсивности воздействия по длине корабля.

Надо сказать, что пробоины в этом случае по размерам оказываются больше, чем при взрыве мины у борта, что приводит к гибели корабля.-

Донные мины в современных условиях нашли очень широкое применение и привели к некоторому вытеснению якорных мин. Однако при постановке на глубинах более 50 м они требуют очень большого заряда взрывчатого вещества.
