Поэтому для больших глубин все еще применяются обычные якорные мины, хотя они и не имеют таких тактических преимуществ, которыми обладают донные неконтактные мины.

Современные плавающие (самотранспортирующиеся) мины автоматически управляются приборами различного устройства. Так, одна из американских подлодочных автоматически плавающих мин имеет прибор плавания.

Основу этого прибора составляет электродвигатель, вращающий в воде гребной винт, расположенный в нижней части мины (рис. 9).

Работой электродвигателя управляет гидростатический прибор, который действует от; внешнего давления воды и периодически подключает аккумуляторную батарею к электродвигателю.

Если мина опускается на глубину больше той, которая установлена на приборе плавания, то гидростат включает электродвигатель. Последний вращает гребной винт и заставляет мину подвсплывать до заданного углубления. После этого гидростат выключает питание двигателя.

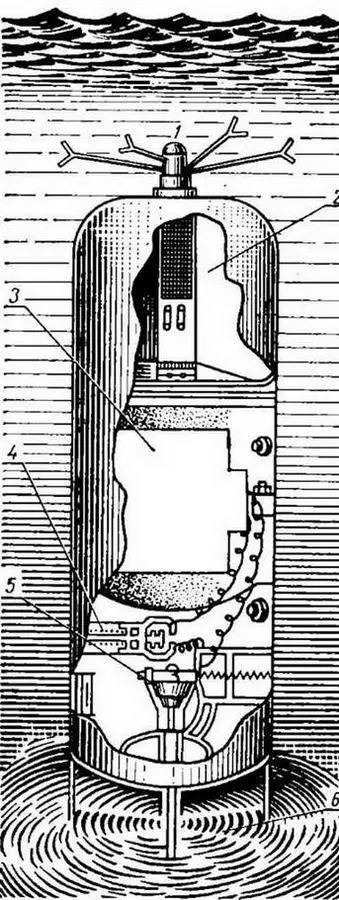

Рис. 9. Автоматическая плавающая мина:

1 — взрыватель; 2 — заряд взрывчатого вещества; 3 — аккумуляторная батарея; 4— гидростат управления электродвигателем; 5 — электродвигатель; 6 — гребной винт прибора плавания

Если же мина будет продолжать всплывать, то гидростат вновь включит электродвигатель, но в этом случае гребной винт будет вращаться в обратную сторону и заставит мину углубиться. Считается, что точность удержания такой мины на заданном углублении может быть достигнута ±1 м.

В послевоенные годы в США на базе одной из электрических торпед была создана самотранспортирующаяся мина, которая после выстреливания движется в заданном направлении, погружается на дно и затем действует как донная мина.

Для борьбы с подводными лодками в США разработаны две самотранспортирующиеся мины. Одна из них, имеющая обозначение "Слим", предназначается для постановки у баз подводных лодок и на путях их предполагаемого движения.

В основу конструкции мины "Слим" положена дальноходная торпеда с различными неконтактными взрывателями.

По другому проекту разработана мина, имеющая название "Кэптор". Она представляет собой комбинацию противолодочной торпеды с минным якорным устройством. Торпеда размещается в специальном герметическом алюминиевом контейнере, который ставится на якорь на глубине до 800 м.

При обнаружении подводной лодки срабатывает прибор мины, откидывается крышка контейнера и запускается двигатель торпеды. Наиболее ответственную часть этой мины составляют приборы обнаружения и классификации целей. Они позволяют отличить подводную лодку от надводного корабля и свою подводную лодку от подводной лодки противника. Приборы реагируют на различные физические поля и дают сигнал на активизацию системы при регистрации не менее двух параметров, например гидродинамического давления и частоты гидроакустического поля.

Считается, что минный интервал (расстояние между соседними минами) для таких мин близок к радиусу реагирования (предельная дальность работы) аппаратуры самонаведения торпеды (~1800 м), что существенно уменьшает их расход в противолодочном заграждении. Предполагаемый срок службы этих мин от двух до пяти лет.

Разработка аналогичных мин производится также военно-морскими силами ФРГ.

Считается, что защита от автоматически плавающих мин весьма затруднительна, так как тралы и охранители кораблей эти мины не вытраливают. Характерной их особенностью является и то, что они снабжаются специальными приборами — ликвидаторами, связанными с часовым механизмом, который устанавливается на заданный срок действия. По истечении этого срока мины тонут или взрываются.

Говоря об общих направлениях развития современных мин, следует иметь в виду, что последнее десятилетие военно-морские силы стран НАТО особое внимание уделяют созданию мин, служащих для борьбы с подводными лодками.

Отмечается, что мины являются наиболее дешевым и массовым видом оружия, которое с одинаковым успехом может поражать надводные корабли, обычные и атомные подводные лодки.

По типу носителей большинство современных зарубежных мин является универсальными. Они могут ставиться надводными кораблями, подводными лодками и самолетами.

Мины оснащаются контактными, неконтактными (магнитными, акустическими, гидродинамическими) и комбинированными взрывателями. Они рассчитываются на длительный срок службы, снабжаются различными противотральными устройствами, минными ловушками, самоликвидаторами и трудно вытраливаются.
