Нижний же конец нижней антенны скрепляется с минрепом мины. Концы антенн, обращенные к мине, соединяются между собой проводом, который проходит внутрь корпуса мины.
Если подводная лодка столкнется непосредственно с миной, то она подорвется на ней так же, как и на якорной ударной мине. Если же подводная лодка коснется антенны (верхней или нижней), то в проводнике возникнет ток, он поступает на чувствительные приборы, подключающие электрозапал к постоянному источнику тока, размещенному в мине и имеющему достаточную мощность, чтобы привести электрозапал в действие.
Из сказанного видно, что антенные мины перекрывают верхний слой воды толщиной около 65 м. Чтобы увеличить толщину этого слоя, ставят вторую линию антенных мин на большее углубление.
На антенной мине может подорваться и надводный корабль (судно), однако взрыв обычной мины на расстоянии 30 м от киля значительных разрушений не приносит.

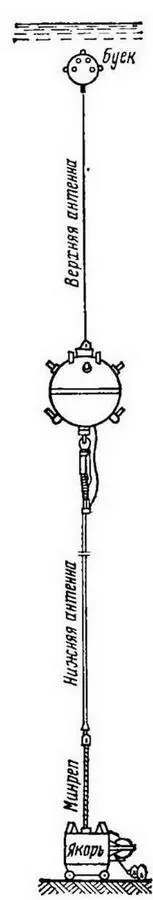

Рис. 6. Антенная мина
Зарубежные специалисты считают, что допустимая техническим устройством якорных ударных мин наименьшая глубина постановки составляет не менее 5 м. Чем ближе мина к поверхности моря, тем больше эффект ее взрыва. Поэтому в заграждениях, предназначенных против больших кораблей (крейсеров, авианосцев), эти мины рекомендуется ставить с заданным углублением в 5—7 м. Для борьбы с малыми кораблями углубление мин не превышает 1—2 м. Такие постановки мин опасны даже для катеров.
Но мелко поставленные минные заграждения легко обнаруживаются самолетами и вертолетами и, кроме того, быстро разрежаются (разносятся) под действием сильного волнения, течения и дрейфующего льда.
Срок боевой службы контактной якорной мины ограничен в основном сроком службы минрепа, который ржавеет в воде и теряет свою прочность. При волнении он может оборваться, так как сила рывков на минреп у малых и средних мин достигает сотен килограммов, а у больших мин — нескольких тонн. На живучесть минрепов и особенно на места их крепления с миной влияют также и приливно-отливные течения.
Зарубежные специалисты считают, что в незамерзающих морях и в районах моря, которые прикрываются островами или конфигурацией берега от волнения, вызываемого господствующими ветрами, даже мелко поставленное минное заграждение может простоять без особого разрежения 10—12 месяцев.
Медленнее всего разрежаются глубоко поставленные минные заграждения, предназначенные для борьбы с подводными лодками, идущими в подводном положении.
Контактные якорные мины отличаются простотой конструкции и дешевизной изготовления. Однако они имеют два существенных недостатка. Во-первых, мины должны иметь запас положительной плавучести, что ограничивает вес размещенного в корпусе заряда, а следовательно, и эффективность применения мин против больших кораблей. Во-вторых, такие мины легко могут быть подняты на поверхность воды любыми механическими тралами.
Опыт боевого применения контактных якорных мин в первую мировую войну показал, что они не полностью удовлетворяли требованиям борьбы с кораблями противника: из-за малой вероятности встречи корабля с контактной миной.
Кроме того, корабли, сталкиваясь с якорной миной, уходили обычно с ограниченными повреждениями носовой или бортовой части корабля: взрыв локализировался прочными переборками, водонепроницаемыми отсеками или броневым поясом.
Это привело к мысли создать новые взрыватели, которые могли бы чувствовать приближение корабля на значительном расстоянии и взрывать мину в тот момент, когда корабль будет находиться в опасной зоне от нее.
Создание таких взрывателей стало возможным лишь после того, как были открыты и изучены физические поля корабля: акустическое, магнитное, гидродинамическое и др. Поля как бы увеличивали осадку и ширину подводной части корпуса и при наличии на мине специальных приборов позволяли получать сигнал о приближении корабля.
Взрыватели, срабатывающие от воздействия того или иного физического поля корабля, назвали неконтактными. Они позволили создать донные мины нового типа и обеспечили возможность использования якорных мин для постановки в морях с большими приливами и отливами, а также в районах с сильным течением.
В этих случаях якорные мины с неконтактными взрывателями допускают постановку на таком углублении, что при отливах их корпуса не всплывают на поверхность, а при приливах мины остаются опасными для проходящих над ними кораблей.
