Гидростатический разъединитель (гидростат) препятствует соединению дисков пружинного контакта или смещению инерционного грузика (в ударно-механических минах), пока мина находится на корабле. При погружении от давления воды гидростат освобождает пружинный контакт или инерционный грузик.

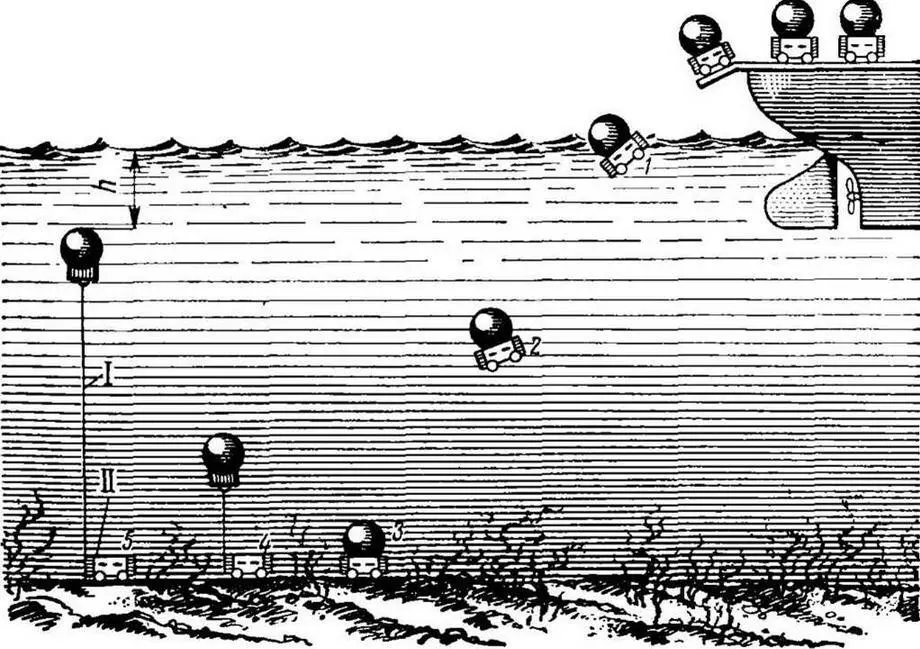

Рис. 4. Установка мин со дна:

А — заданное углубление мины; I — минреп; II — якорь мины; 1 — мина сброшена; 2 — мина тонет; 3— мина на грунте; 4—минреп сматывается; 5—мина установилась на заданной глубине

По способу постановки якорные мины делятся на всплывающие со дна [* Этот способ постановки якорных мин был предложен адмиралом Макаровым С О. в 1882 г.] и устанавливаемые с поверхности [** Способ постановки мин с поверхности был предложен лейтенантом Черноморского флота Азаровым Н. Н. в 1882 г.].

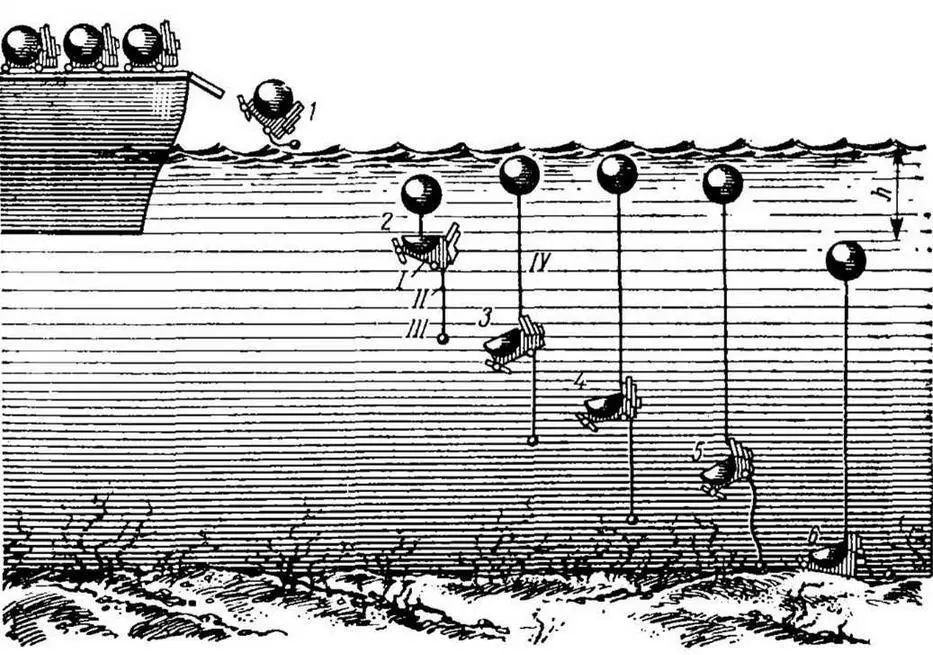

Рис. 5. Установка мин с поверхности:

h — заданное углубление мины; I—якорь мины; II —штерт; III—груз; IV — минреп; 1—мина сброшена; 2 — мина отделилась от якоря, минреп свободно сматывается с вьюшки; 3. 4— мина на поверхности, минреп продолжает сматываться; 5 — груз дошел до грунта, минреп перестал сматываться; 6 — якорь тянет мину вниз и устанавливает на заданной глубине, равной длине штерта

При постановке мины со дна барабан с минрепом составляет одно целое с корпусом мины (рис. 4).

Мина скреплена с якорем стропами из стального троса, которые не позволяют ей отделиться от якоря. Стропы одним концом закреплены наглухо к якорю, а другим концом пропущены через специальные ушки (обухи) в корпусе мины и затем присоединены к сахарному разъединителю в якоре.

При постановке после падения в воду мина вместе с якорем идет на дно. Через 10—15 мин сахар растворяется, освобождает стропы и мина начинает всплывать.

Когда мина придет на заданное углубление от поверхности воды (h), гидростатический прибор, расположенный около барабана, застопорит минреп.

Вместо сахарного разъединителя может применяться часовой механизм.

Постановка якорных мин с поверхности воды осуществляется следующим образом.

На якоре мины помещается вьюшка (барабан) с намотанным на нее минрепом. К вьюшке прикрепляется специальный стопорящий механизм, соединенный посредством штерта (шнура) с грузом (рис. 5).

Когда мину сбрасывают за борт, она вследствие запаса плавучести держится на поверхности воды, якорь же отделяется от нее и тонет, разматывая минреп с вьюшки.

Перед якорем движется груз, закрепленный на штерте, длина которого равняется Заданному углублению мины (h). Груз первым касается дна и тем"самым дает некоторую слабину штерту. В этот момент срабатывает стопорящий механизм и разматывание минрепа прекращается. Якорь же продолжает движение на дно, увлекая за собой мину, которая погружается на углубление, равное длине штерта.

Данный способ постановки мин еще называют штерто-грузовым. Он получил широкое распространение во многих флотах.

По весу заряда якорные мины подразделяют на малые, средние и большие. Малые мины имеют заряд весом 20—100 кг. Они применяются против небольших кораблей и судов в районах с глубиной до 500 м. Небольшие размеры мин позволяют принимать их на минные заградители по нескольку сотен штук.

Средние мины с зарядами 150—200 кг предназначаются для борьбы с кораблями и судами среднего водоизмещения. Длина их минрепа достигает 1000—1800 м.

Большие мины имеют вес заряда 250 —300 кг и более. Они предназначены для действий против крупных кораблей. Имея большой запас плавучести, эти мины позволяют наматывать на вьюшку длинный минреп. Это дает возможность ставить мины в районах с глубиной моря более 1800 м.

Антенные мины представляют собой обычные якорные ударные мины, имеющие электроконтактные взрыватели. Их принцип работы основан на свойстве неоднородных металлов, например цинка и стали, помещенных в морскую воду, создавать разность потенциалов. Эти мины используются главным образом для борьбы с подводными лодками.

Антенные мины ставятся на углубление около 35 м и снабжаются верхней и нижней металлическими антеннами длиной примерно 30 м каждая (рис. 6).

Верхняя антенна удерживается в вертикальном положении при помощи буйка. Заданное углубление буйка не должно быть больше осадки надводных кораблей противника.
