Константин Морозов: Минно-торпедное оружие

Тип мины обычно определяется типом взрывателя. Отсюда мины подразделяются на контактные и неконтактные.

Контактные мины бывают ударные и антенные, а неконтактные —'акустические, магнитно-гидродинамические, акустико-гидродинамические и др.

Якорная мина (рис. 2) состоит из водонепроницаемого корпуса диаметром от 0,5 до 1,5 м, минрепа, якоря, взрывающих приспособлений, предохранительных устройств, обеспечивающих безопасность обращения с миной при приготовлении ее на палубе корабля к постановке и при сбрасывании в воду, а также из механизмов, устанавливающих мину на заданное углубление.

Корпус мины может быть шаровидной, цилиндрической, грушевидной или другой обтекаемой формы. Он делается из стальных листов, стеклопластиков и других материалов.

Внутри корпуса имеется три отделения. Одно из них представляет собой воздушную полость, которая обеспечивает положительную плавучесть мины, необходимую для удержания мины на заданном углублении от поверхности моря. В другом отделении помещаются заряд и детонаторы, а в третьем — различные приборы.

Минреп представляет собой стальной трос (цепь), который, наматывается на вьюшку (барабан), установленную на якоре мины. Верхний конец минрепа крепится к корпусу мины.

В собранном и приготовленном к постановке виде мина лежит на якоре.

Якоря мин металлические. Их делают в виде чашки или тележки с роликами, благодаря которым мины могут легко передвигаться по рельсам или по гладкой стальной палубе корабля.

Якорные мины приводятся в действие посредством различных контактных и неконтактных взрывателей. Контактные взрыватели чаще всего бывают гальваноударные, ударно-электрические и ударно-механические.

Гальваноударные и ударно-электрические взрыватели устанавливаются также в некоторых донных минах, которые ставятся в прибрежной мелководной полосе специально против высадочных средств противника. Такие мины принято называть противодесантными.

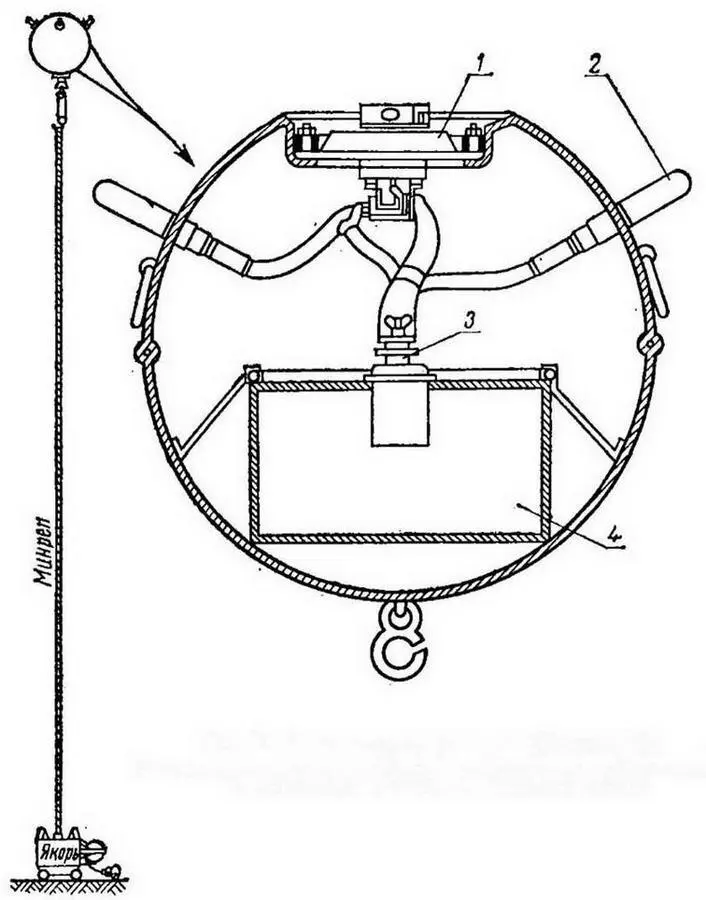

Рис. 2. Гальваноударная мина (без якоря);

1 — предохранительный прибор; 2 — гальваноударный взрыватель; 3—запальный стакан; 4— зарядная камера

Основными деталями гальванических взрывателей являются свинцовые колпаки, внутри которых помещаются стеклянные баллоны с электролитом (рис. 3), и гальванические элементы. Колпаки располагаются на поверхности корпуса мины. От удара о корпус корабля свинцовый колпак сминается, баллон разбивается и электролит попадает на электроды (угольный — положительный, цинковый — отрицательный). В гальванических элементах появляется ток, который от электродов попадает в электрозапал и приводит его в действие.

Свинцовые колпаки закрыты чугунными предохранительными колпаками, которые автоматические сбрасываются пружинами после постановки мины.

Ударно-электрические взрыватели приводятся в действие ударно-электрическим способом. В мине с такими взрывателями выступают несколько металлических стержней, которые от удара о корпус корабля изгибаются или вдвигаются внутрь, подключая запал мины к электрической батарее.

В ударно-механических взрывателях взрывающим приспособлением является ударно-механический прибор, который приводится в действие от удара о корпус корабля. От сотрясения во взрывателе происходит смещение инерционного груза, удерживающего подпружинную рамку с бойком. Освободившийся боек накалывает капсюль запального устройства, которое приводит в действие заряд мины.

Предохранительные устройства, как правило, состоят из сахарных или гидростатических разъединителей, либо тех и других вместе взятых.

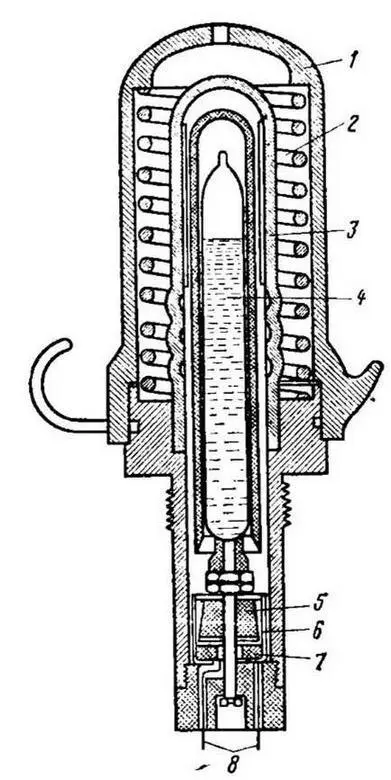

Рис. 3. Гальваноударный взрыватель:

1 — чугунный предохранительный колпак; 2 — пружина для сбрасывания предохранительного колпака после постановки мины; 3 — свинцовый колпак с гальваническим элементом; 4 — стеклянный баллон с электролитом; 5 — угольный электрод; 6 — цинковый электрод; 7 — изоляционная шайба; 8 — проводники от угольного и цинкового электродов

Сахарный разъединитель представляет собой кусок сахара, вставляемый между дисками пружинного контакта. При вставленном сахаре цепь взрывателя разомкнута.

В воде сахар через 10—15 мин растворяется, и пружинный контакт, замыкая цепь, делает мину опасной.
