М. Барятинский - Бронетанковая техника третьего рейха

Второй прототип закончили 10 марта 1944 года, и его доставили на полигон сразу, без заводских испытаний.

Обе машины были взорваны в Куммерсдорфе при подходе частей Красной Армии. По указанию командующего бронетанковыми и механизированными войсками Красной Армии из двух разрушенных образцов танка собрали один и отправили в СССР на НИБТПолигон, куда он прибыл 4 мая 1946 года.

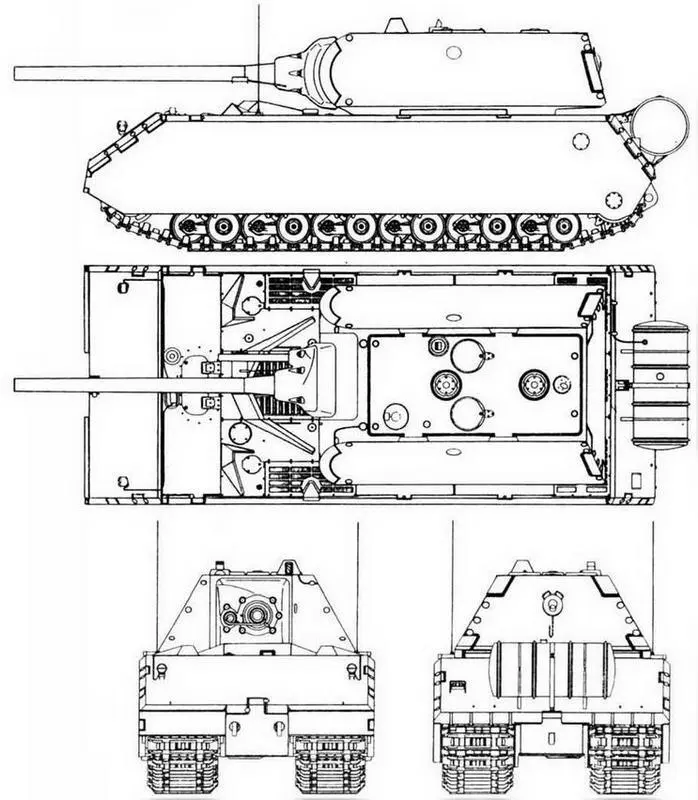

Maus

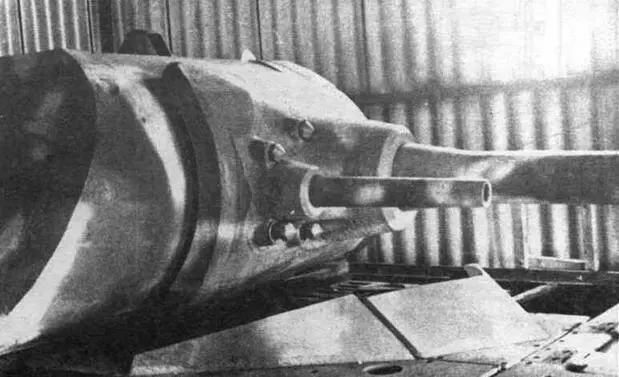

В массивной маск-установке танка Maus размещался спаренный лафет из 128-мм и 75-мм танковых пушек

БОЕВАЯ МАССА, т: 180.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —10085, ширина — 3710, высота — 3630, клиренс — 500.

ВООРУЖЕНИЕ: 1 пушка KwK 44 калибра 128 мм, 1 пушка калибра 75 мм L/36, 1 пулемет MG 42 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 32 выстрела калибра 128 мм, 200 выстрелов калибра 75 мм, 1000 патронов калибра 7,92 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел спаренной установки.

БРОНИРОВАНИЕ, мм: лоб корпуса — 200, борт — 105...185, корма —160, крыша и днище —105,5, башня—65...210.

ДВИГАТЕЛЬ: Daimler-Benz DB-603A2, 12-цилиндровый, бензиновый с непосредственным впрыском и электрическим зажиганием, Л-образный (перевернутый), четырехтактный, жидкостного охлаждения; мощность 1750 л.с. (1288 кВт) при 2700 об/мин; рабочий объем 44 500 см³.

ТРАНСМИССИЯ: электромеханическая — два главных генератора, два тяговых электродвигателя, два механических агрегата-гитары с бортовыми тормозами, две бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 24 опорных катка с внутренней амортизацией, сблокированных попарно в 12 тележек, объединенных в 6 блоков, 12 поддерживающих катков, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска балансирная с вертикальными цилиндрическими спиральными пружинами и резиновыми подушками; в каждой гусенице 112 траков шириной 1100 мм, шаг трака 160 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 20.

ЗАПАС ХОДА, км: 186.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.—45; глубина брода, м —1,7.

СРЕДСТВА СВЯЗИ: радиостанция FuG 5.

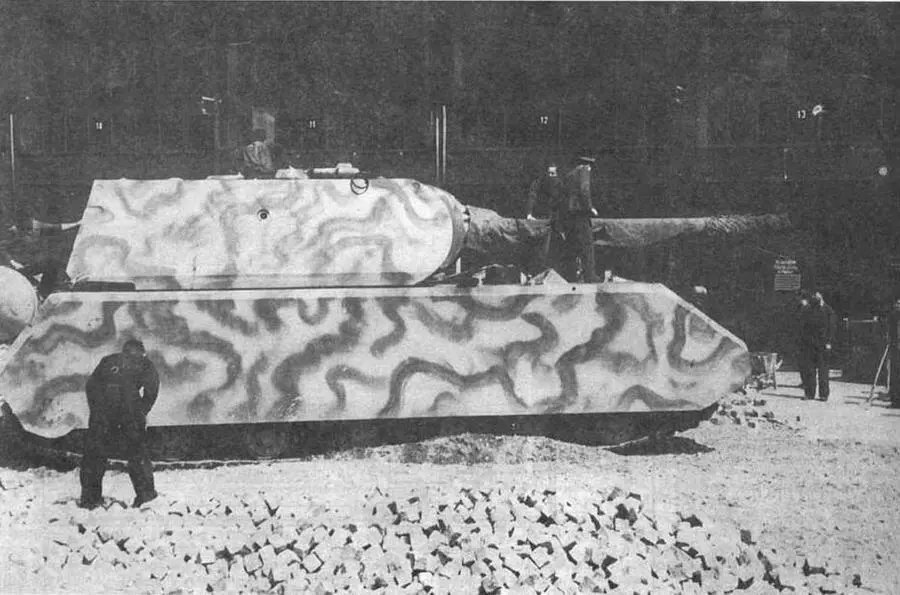

Полностью готовый Maus с установленной башней, изготовленной фирмой Krupp, во дворе танкового парка в Бёблингене перед выездом на испытания. Осень 1944 года

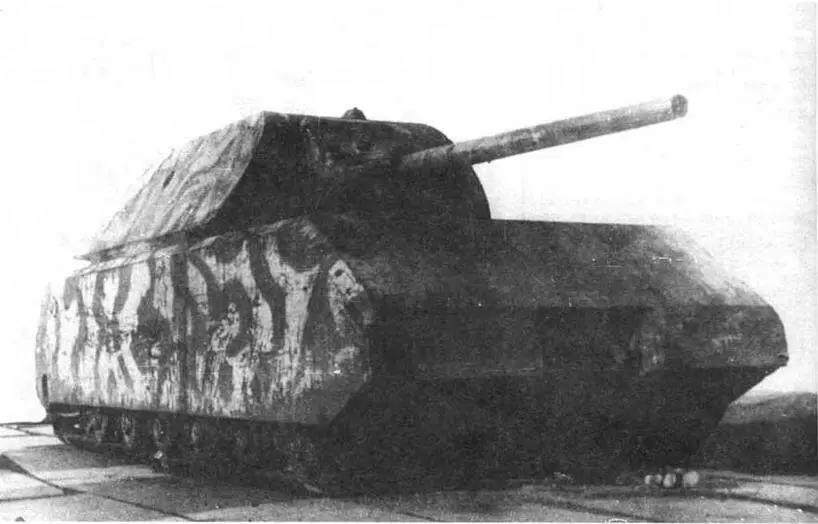

Сверхтяжелый танк Maus на НИБТПолигоне в Кубинке. 1947 год

Легкий носитель вооружения. Разрабатывался с конца 1942 года по тактико-техническим требованиям отдела артиллерийско-технического снабжения сухопутных войск несколькими фирмами. В апреле 1944 года лучшим был признан образец, спроектированный доктором Г.Ардельтом. Весной 1945 года изготовлено 10 — 20 единиц.

Серийная модификация:

корпус клепано-сварной конструкции изготовлен из катаной брони. В кормовой части корпуса размещена 88-мм противотанковая пушка на тумбовой установке, прикрытая щитом. В движении расчет из четырех человек находился на машине, при ведении стрельбы частично спешивался. Ведение стрельбы с хода невозможно.

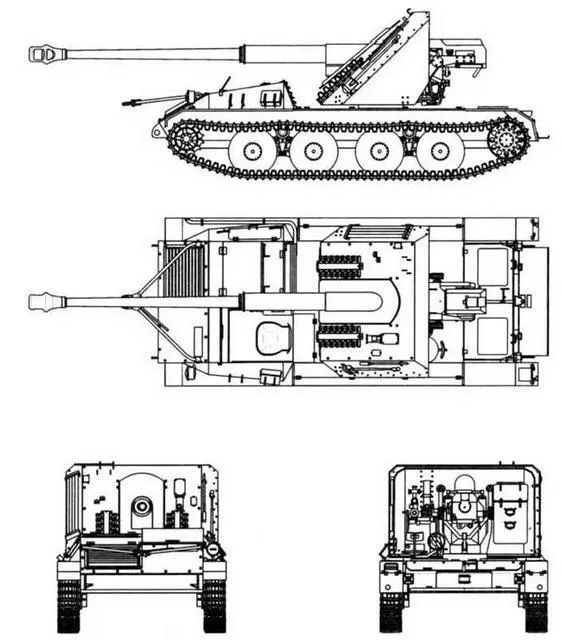

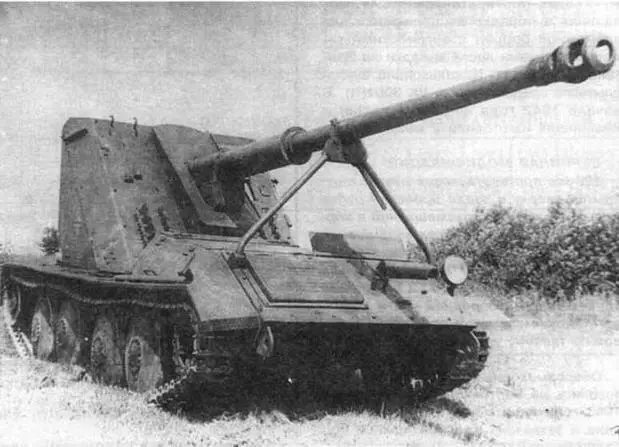

Легкий носитель вооружения Waffenträger конструкции Ардельта

Waffentrager

О боевом применении носителя оружия конструкции Ардельта известно крайне мало. Весной 1945 года частями 3-й армии генерала А.Горбатова (1-й Белорусский фронт) были захвачены, как минимум, две таких машины: одна — в районе Вендим-Бухгольц, другая — в г.Бранденбург. Кроме того, один Waffenträger был выставлен летом 1945 года на выставке трофейного вооружения и техники в ЦПКиО имени Горького в Москве. На борту машины была надпись: "Из Берлина". Сам доктор Г.Ардельт, по сведениям немецкого исследователя В.Шпильбергера, "погиб на одном из своих Waffenträger, защищая свой родной город Эберсвильде".

БОЕВАЯ МАССА, т: 11,2.

ЭКИПАЖ, чел.: 4.
