ТРАНСМИССИЯ: пятискоростная коробка передач (5+1), демультипликатор, механические тормоза.

ХОДОВАЯ ЧАСТЬ: на суше — восемь опорных катков на борт, сблокированных попарно в четыре балансирные тележки, подвешенные на полуэллиптических листовых рессорах, четыре поддерживающих катка, ведущее колесо переднего расположения, направляющее колесо с натяжным механизмом, гусеница шириной 310 мм; на плаву —два гребных винта с рулями, установленными в потоке.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: на суше —35, на плаву-12,5.

ЗАПАС ХОДА, км: на суше —280.

Тяжелый многобашенный танк. Разрабатывался с 1932 года в рамках той же концепции, что и английский Independent, и советские Т-28 и Т-35 и с учетом опыта работы немецких специалистов и испытаний опытных немецких танков в СССР 8 20-е годы. В 1934 — 1935 годах фирмы Krupp и Rheinmetall изготовили 5 единиц.

Серийная модификация:

корпус клепано-сварной, башни сварные, расположенные в один ярус по диагонали. В главной башне устанавливались 370-кг лафет из двух спаренных орудий калибра 75 и 37 мм и пулемет MG 13 в шаровой установке. Вооружение каждой из двух малых башен состояло из одного пулемета MG 13. В отличие от всех немецких танков, ведущее колесо располагалось в корме машины. Три танка фирмы Krupp были изготовлены из броневой стали и имели башни прямоугольной формы и пушки, расположенные горизонтально. Две машины фирмы Rheinmetall, выполненные из обычной стали, имели конические башни и пушки, расположенные вертикально.

Nb.Fz.

До 1940 года танки Nb.Fz. использовались в качестве учебных в одной из танковых школ Вермахта и широко привлекались для пропагандистских целей при проведении разного рода парадов и смотров. Одна машина стала экспонатом на автомобильной выставке в Берлине в 1939 году.

В апреле 1940 года три бронированные машины включили в состав 40-го танкового батальона специального назначения — Pz.Abt.z.b.V. 40. Вместе с этой частью Nb.Fz. принимали участие в операции по захвату Норвегии, в ходе которой одна машина была потеряна.

БОЕВАЯ МАССА, т: 23,41.

ЭКИПАЖ, чел.: 6.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина —6650, ширина — 2900, высота —2900.

ВООРУЖЕНИЕ: 1 пушка калибра 75 мм, 1 пушка калибра 37 мм, 3 пулемета MG 13 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 80 выстрелов калибра 75 мм, 60 выстрелов калибра 37 мм, 6000 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 20, борт и корма — 13.

ДВИГАТЕЛЬ: BMW Va, 6-цилиндровый, карбюраторный,

рядный; мощность 290 л.с. (213,8 кВт).

ТРАНСМИССИЯ: шестискоростная коробка передач (6+1).

ХОДОВАЯ ЧАСТЬ: десять опорных катков на борт, сблокированных попарно в пять тележек, четыре поддерживающих катка, один натяжной каток, ведущее колесо заднего расположения, направляющее колесо.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 30.

ЗАПАС ХОДА, км: 120.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 30; ширина рва, м — 2,2.

СРЕДСТВА СВЯЗИ: радиостанция.

Тяжелый многобашенный танк Nb.Fz

Единственный в мире реализованный в металле сверхтяжелый танк. Разработан под руководством Ф.Порше. В 1943 — 1945 годах заводом Alkett собраны 2 машины, еще 9 находились в различных стадиях изготовления.

Серийная модификация:

боевая гусеничная машина с вращающейся башней. Сварные корпус и башня с соединением броневых листов в шип со шпонками. Лобовые и кормовые броневые листы корпуса располагались под углом 35 — 55° к вертикали. Корпус танка разделялся поперечными перегородками на четыре отделения: управления, моторное, боевое и трансмиссионное. Над боевым отделением корпуса на роликовой опоре устанавливалась башня со спаренным лафетом из двух пушек калибра 128 и 75 мм. В башне имелся стереодальномер с базой 1,2 м.

На первом образце устанавливался бензиновый двигатель DB 603А2 (первоначально планировался МВ 509), на втором—дизель МВ 517.

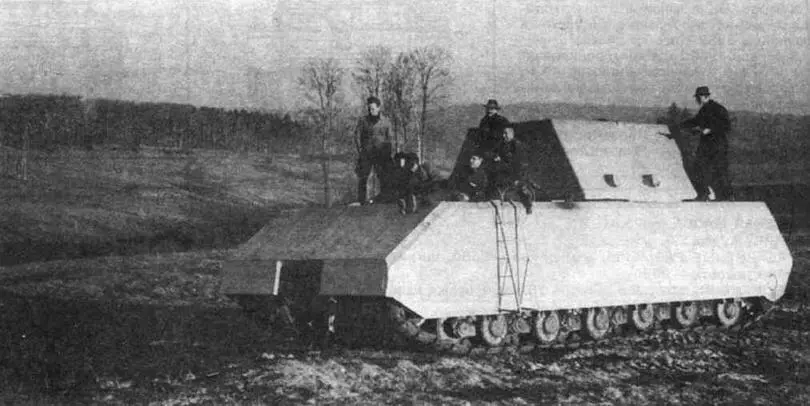

Сверхтяжелый танк Maus во время полигонных испытаний. Вместо башни установлена неподвижная балластная рубка. 1944 год

Проектирование сверхтяжелого танка началось после конференции, посвященной вооружению танковых войск и проходившей 8 июня 1942 года в Берлине при участии А.Гитлера, А.Шпеера и Ф.Порше. Сборка первого танка началась на заводе Alkett в Берлине 1 августа 1943-го. Предприятиями-смежниками по основным узлам машины были определены: Krupp — корпус и башня, Daimler-Benz — двигатель, Siemens — агрегаты электротрансмиссии, Skoda —ходовая часть. Пробный проезд танка состоялся 24 декабря 1943 года по двору завода. 10 января 1944 года в штаб- квартире фирмы Porsche в Штутгарте начались интенсивные испытания. Поскольку башня еще не была готова, вместо нее на корпусе смонтировали надстройку-балласт, равную ей по массе С 9 июля, после установки башни с вооружением начался новый этап испытаний, с 3 октября — на Куммерсдорфском полигоне.
