М. Барятинский - Бронетанковая техника третьего рейха

Машина для подвоза боеприпасов отличалась от боевой отсутствием пусковой установки.

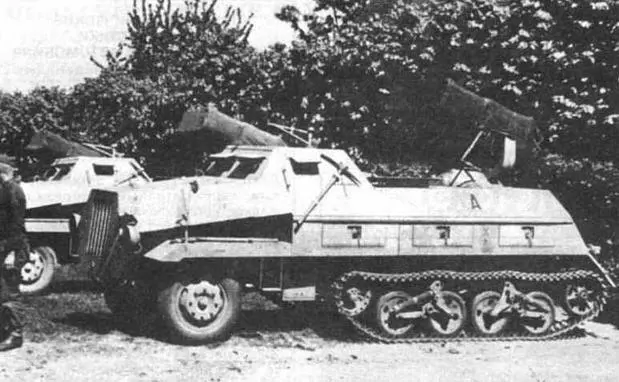

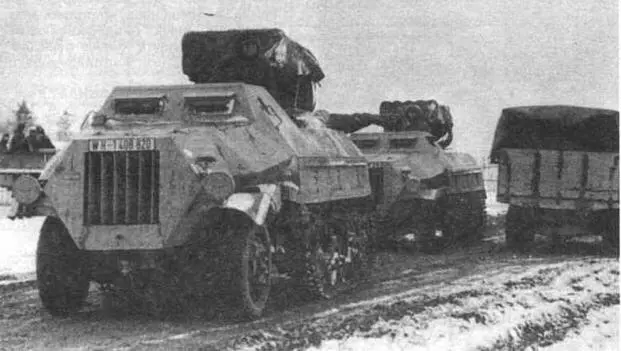

Самоходные пусковые установки Panzerwerfer 42: только что покинувшие заводской цех (вверху) и на Восточном фронте.

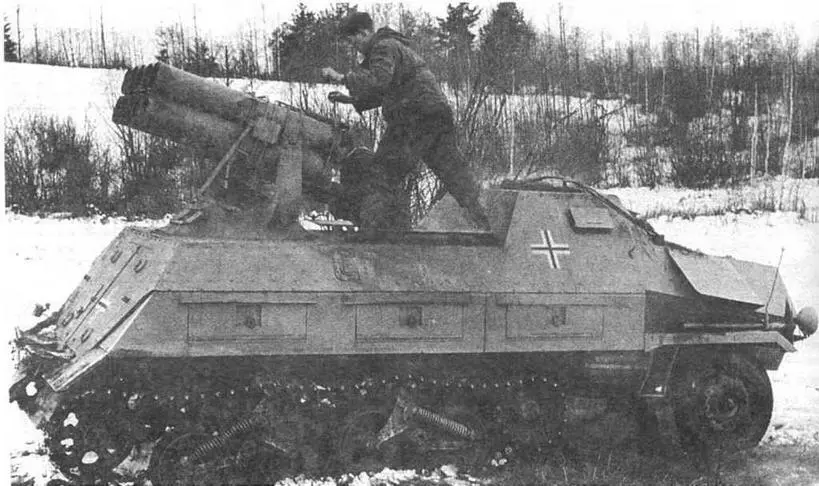

Panzerwerfer 42 на огневой позиции. Восточный фронт, весна 1943 года

БОЕВАЯ МАССА, т: 8,45.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина— 6000, ширина —2200, высота—2500.

ВООРУЖЕНИЕ: 1x10 пусковая установка Nebelwerfer 41 калибра 150 мм, 1 пулемет MG 34 или MG 42.

БОЕКОМПЛЕКТ: 20 выстрелов, 2000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: прицел- дальномер RA-35.

БРОНИРОВАНИЕ, мм: лоб, борта и корма корпуса —8, крыша и днище — 6, бронеколпак пусковой установки —10.

ДВИГАТЕЛЬ: Opel, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 75 л.с. (55,2 кВт) при 3000 об/мин; рабочий объем 3626 см³.

ТРАНСМИССИЯ: пятискоростная коробка передач, гидравлические и механические тормоза.

ХОДОВАЯ ЧАСТЬ: передние управляемые колеса, размер шин 190-20, подвеска на полуэллиптических листовых рессорах; гусеничный движитель каждого борта состоит из четырех опорных катков, сблокированных попарно в две балансирные тележки, подвешенные на спиральных пружинах, двух поддерживающих роликов, ведущего колеса переднего расположения, направляющего колеса.

СКОРОСТЬ МАКСИМАЛЬНАЯ, кмАс 40. ЗАПАС ХОДА, км: 130.

СРЕДСТВА СВЯЗИ: Fu Spr "f".

Оснащение транспортных машин Вермахта различным вооружением, в основном зенитным, началось в середине 30-х годов. Одним из первых стал легкий автомобиль ПВО — leichter Truppenluftschütz Kraftwagen (Kfz.4) — вооруженный спаренной установкой Zwillingslafette 36 с двумя пулеметами MG 34, созданный на базе четырехместного армейского полноприводного автомобиля Stoewer R200. За ним последовал более крупный Kfz.70, представлявший собой тяжелый армейский легковой автомобиль Auto Union/Horch 108 с переделанным кузовом, в кормовой части которого была установлена 20-мм автоматическая зенитная пушка Flak 30. Более современную пушку Flak 36 разместили уже в стандартном кузове — без изменений. 20-мм пушки ставились и в кузовах полноприводных грузовиков Opel Blitz, при этом часть машин имела бронированную кабину.

Наиболее же распространенными автомобилями — носителями вооружения были тяжелые полноприводные (4x4) грузовики Mercedes-Benz L4500A и Bussing-NAG 4500А. Эти. в целом похожие друг на друга как внешне, так и по техническим характеристикам машины имели полностью бронированные кабины и частичную бронезащиту двигателя. В кузове с откидными стальными бортами устанавливалась 20-мм счетверенная автоматическая зенитная пушка Flak 38 или 37-мм зенитная пушка Flak 36. И та и другая имела штатное щитовое прикрытие. Боеприпасы перевозились на специальных прицепах.

Помимо этих машин силами воинских частей легкие зенитные, а иногда и противотанковые пушки устанавливались на легковых и грузовых автомобилях других марок, зачастую с частичным бронированием последних.

Kfz.4

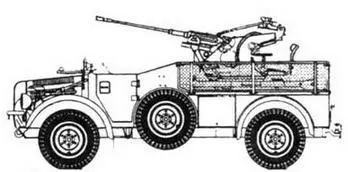

Kfz.70

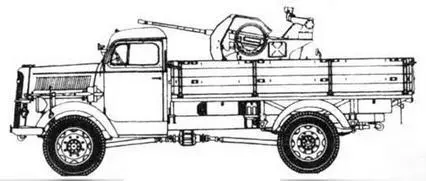

Opel Blitz mit 2 cm

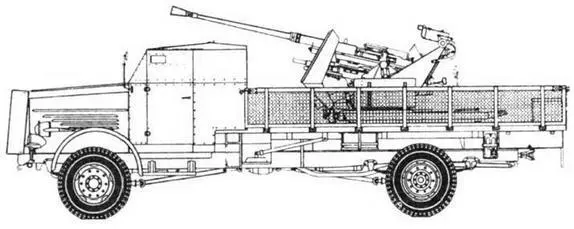

Flak 38 Büssing-NAG 4500A mit 3.7 cm Flak 36

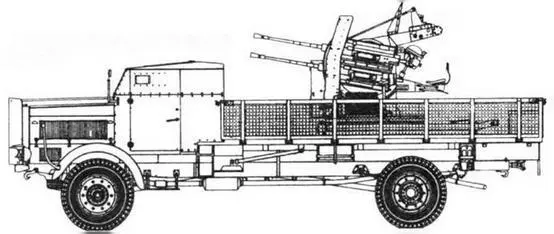

Mercedes-Benz 4500A mit 2 cm Flak 38

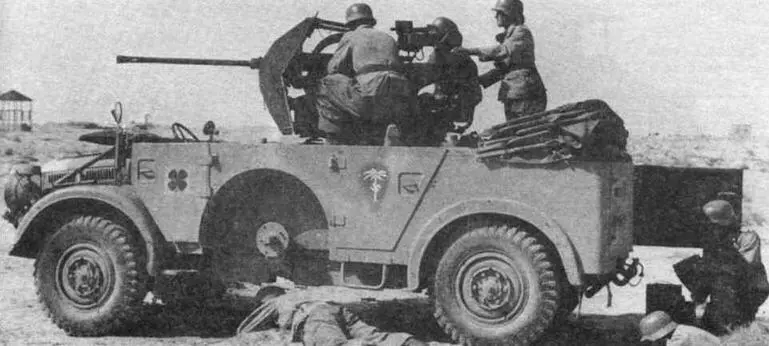

Армейский автомобиль Horch с 20-мм автоматической зенитной пушкой, которая часто использовалась и для стрельбы но наземным целям. Северная Африка, 1941 год

В общей схеме классификации германских боевых машин периода Второй мировой войны, достаточно логично выстроенной, существовал некий объединительный раздел. Он назывался Sonderfahrzeuge — "особые машины", или -машины особого (специального) назначения". В этот раздел были включены машины, по тем или иным причинам не подпадавшие под определение основных классов боевой техники. Речь здесь в первую очередь идет о таком нетрадиционном виде боевых машин, как дистанционно управляемые танкетки. Кроме того, в число "особых машин" попали использовавшиеся в боевых действиях опытные образцы, а также боевые машины, с классификацией которых немцы, по-видимому, испытывали затруднения. К ним можно отнести, например, Waffenträger доктора Ардельта и амфибийный тягач-транспортер LWS.
