Ю. Апальков - Линейные корабли ВМС США типа «Айова». Cоздание, боевое использование, конструкция

Завод-строитель — Philadelhla Navy Yard

Заложен — 25 января 1941 г.

Спущен на воду — 7 декабря 1943 г.

Передан флоту — 16 апреля 1944 г.

Вступил в кампанию — 24 сентября 1944 г.

Линкор "Висконсин” находился в резерве с 1 июня 1948 года в Норфолке и был введен в состав действующего флота 3 марта 1951-го. Принимал активное участие в Корейской войне с мая 1951 -го по март 1953 года. В полдень 15 марта 1951 года корабль, следуя полной скоростью, был обстрелян береговой батареей орудий 152-го калибра вблизи г. Самджин. Линкор получил пробоину 0,61x9,9 м на уровне главной палубы между 144-м и 145-м шпангоутами с правого борта. Трех членов экипажа ранило. 19 марта 1953-го корабль покинул район боевых действий и вошел в состав 7-го флота ВМС США, служба в котором длилась по июнь 1954 года.

6 мая 1956 года в районе Норфолка линкор столкнулся с эскортным миноносцем ”Инч" (последний вскоре затонул). Линкор ремонтировался в Норфолке 16 дней. За это время был заменен поврежденный форштевень длиной 20,8 м и массой 120 т на форштевень от разобранного однотипного линкора "Кентукки". После произведенного ремонта линкор "Висконсин" вывели в резерв в Бейтоне (штат Нью-Джерси).

Завод-строитель — Philadelhia Navy Yard

Заложен — 6 декабря 1942 г.

Строительство прекращено — 11 августа 1945 г.

Сдан на слом в 1958 г.

Киль пятого в серии корабля собрали 6 декабря 1942 года. Линкор "Иллинойс" должен был отличаться от ранее построенных кораблей этой серии сварочными конструкциями. Заводские работы шли медленно, а 11 августа 1945 года их и вовсе приостановили.

Вскоре заказ аннулировали, и недостроенный корабль в сентябре 1958 года был разобран.

Завод-строитель — Norfolk Navy Yard

Заложен — б декабря 1942 г.

Спущен на воду — 20 января 1950 г.

Сдан на слом — 31 октября 1958 г.

Последний корабль серии — линкор "Кентукки" — строился долго, и работы на нем часто прерывались. Впервые постройку приостановили в 1946 году. Недостроенным корабль простоял до 17 августа 1948 года. Затем строительство вновь возобновилось до 23 января 1950 года. К этому времени его готовность составляла 75 %. В дальнейшем работы по достройке вновь прекратились, линкор в таком состоянии был выведен из дока и простоял у заводского пирса до 9 июня 1958 года, когда заказ на строительство аннулировали.

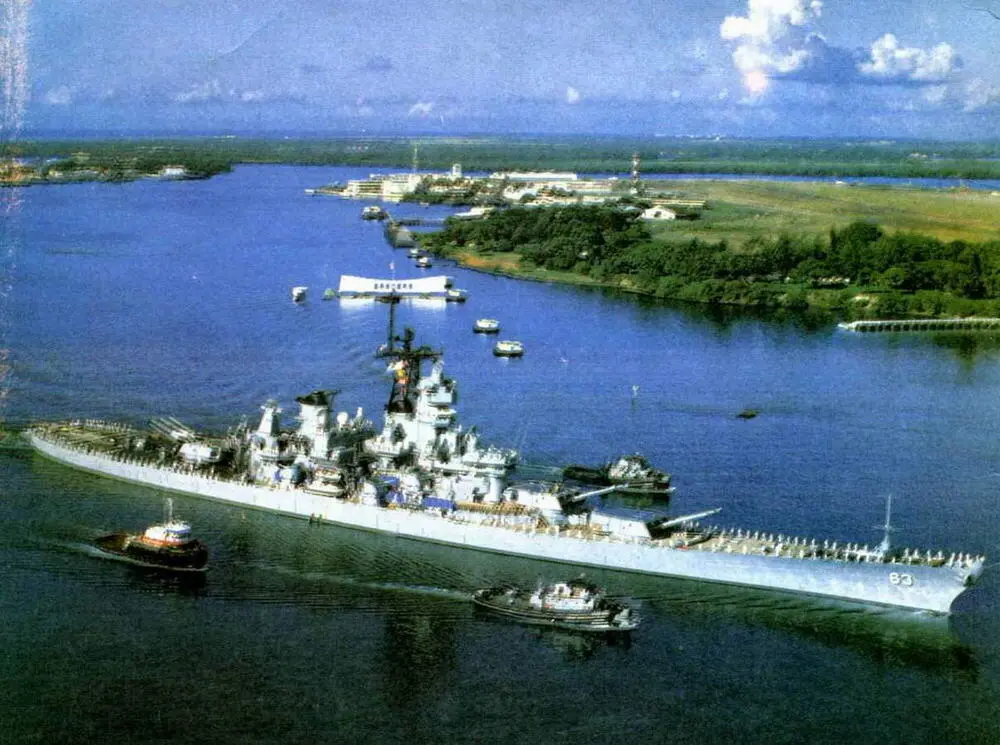

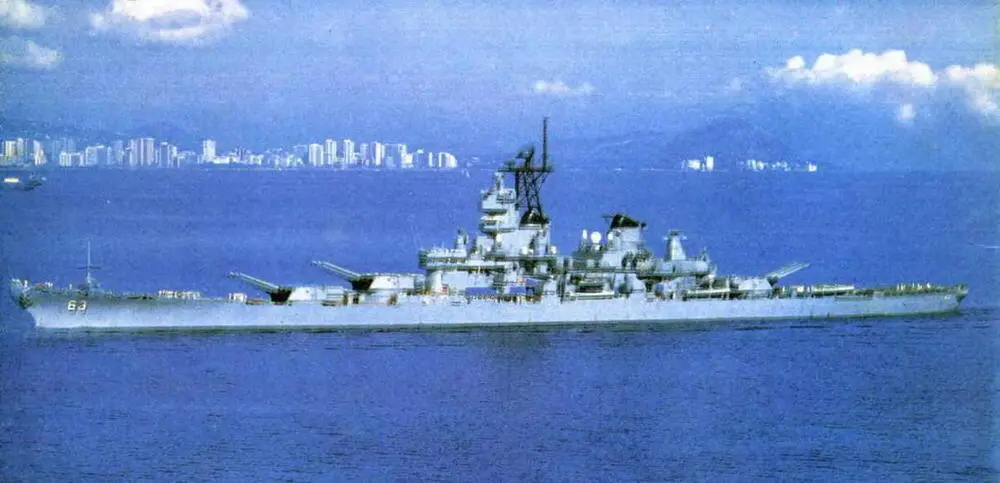

Линейный корабль «Миссури».

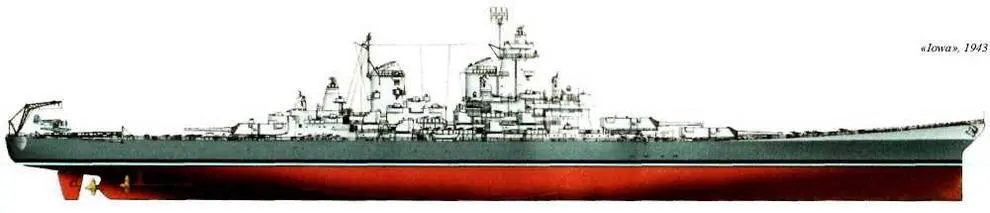

«Айова», 1943 г.

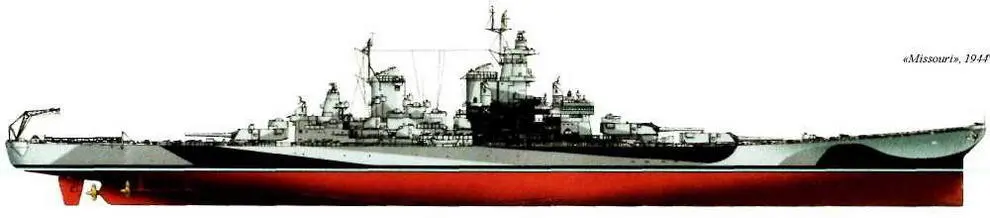

«Миссури», 1944 г.

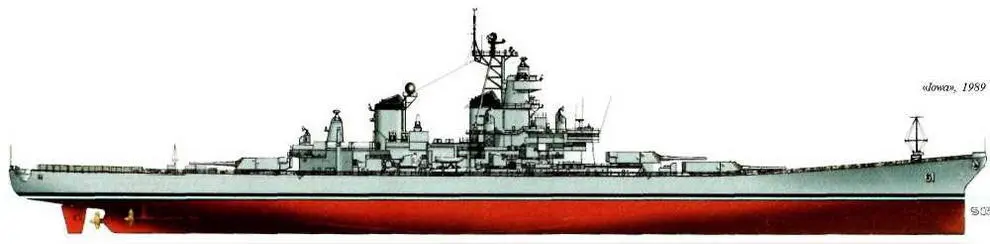

«Айова», 1989 г.

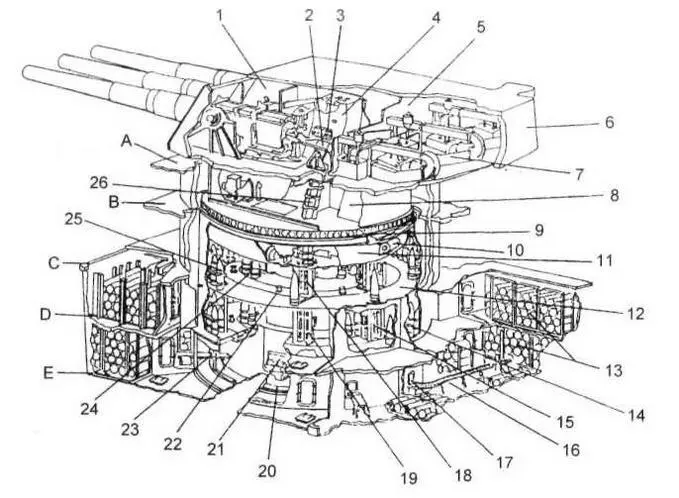

Схема башенной установки и погребов боезапаса линкора «Айова»:

1 —продольная пламянепроницаемая переборка башни; 2 — лоток; 3 — люк зарядного элеватора; 4 — зарядный элеватор; 5 — поперечная пламянепроницаемая переборка; 6 — тыльная броневая плита башни; 7 — направляющая цепного прибойника; 8 — подбашенное отделение; 9 — шаровой погон; 10 — ограничитель угла поворота башни; 11 —отделение механизмов; 12 — верхнее снарядное отделение; 13— зарядный погреб; 14 — нижнее снарядное отделение; 15,18,19 — заслонки снарядных элеваторов центрального и левого орудий; 16 — зарядный конвейер; 17 — люк зарядного элеватора; 20 — зарядное отделение; 21 — накопитель зарядов; 22 — неподвижное кольцо верхнего снарядного отделения; 23 — лоток подачи зарядов; 24 — внутреннее вращающееся кольцо верхнего снарядного отделения; 25 — внешнее неподвижное кольцо верхнего снарядного отделения; 26 — снарядный элеватор.

А — верхняя палуба; В — вторая палуба; С — третья палуба; D — первая платформа; Е — вторая платформа.

Рис. из книги J.CampbeH, Naval Weapons of World WarTwo

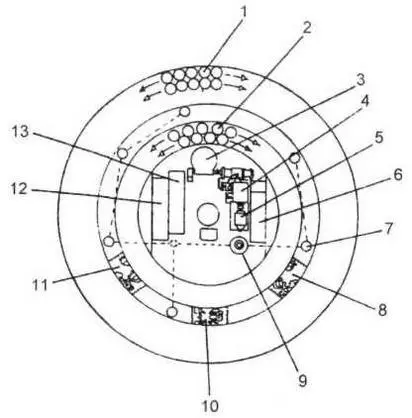

План снарядного отделения башни:
