Джей Форрестер - Основы кибернетики предприятия

При отображении запаздывания, связанного с установлением темпа производства на предприятии после его реконструкции, у нас может появиться желание получить более длительное начальное запаздывание, чем создающееся в случае с показательным запаздыванием третьего порядка. Так как последовательное расположение показательных запаздываний увеличивает начальное запаздывание и крутизну восходящей ветви кривой, то в этом случае можно будет воспользоваться, например, запаздыванием шестого порядка (то есть двумя последовательными запаздываниями третьего порядка).

После того как будет найдена функциональная форма, качественно соответствующая накопленному нами знанию фактов, отпадет необходимость в соответствующих данных для дальнейшего уточнения функции. Это положение может служить иллюстрацией общих соображений в разделе 3.7 об источниках информации для разработки моделей. Как только удастся установить вид функции, которая качественно удовлетворяет характеристикам реальной системы, как в неустановившихся, так и в стабилизированных условиях, лучше всего, вероятно, перейти к другим частям модели, пока испытания сами не выявят ее чувствительности к некоторым принятым допущениям [45] Можно показать, что изменение характеристик запаздывания в самых широких пределах (от первого до неопределенного порядка) сравнительно слабо воздействует на систему. .

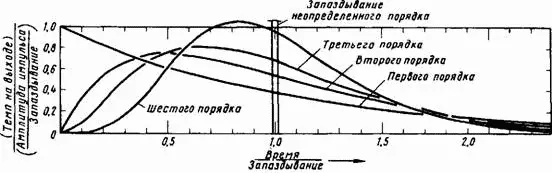

На рис. 8–7 показаны реакции на выходе запаздываний, выраженных показательной функцией первого, второго, третьего, шестого и неопределенного порядков для случая, когда ввод является импульсным. Это значит, что в нулевой момент времени в запаздывание вводится определенное количество и на этом ввод прекращается. Проследим за темпом на выходе. По оси абсцисс на рис. 8–8 отложено время в единицах общего среднего запаздывания D, которое определяется таким образом, чтобы при установившемся потоке его темп, умноженный на величину среднего запаздывания, определил находящееся в нем количество содержимого. Другими словами, все кривые приведены к одинаковым условиям таким образом, что для запаздывания величиной D и для постоянного потока через запаздывание в количестве R единиц в единицу времени, количество предметов, находящихся в процессе продвижения, было равно произведению (R)(D).

Нетрудно заметить, что запаздывание п-го порядка эквивалентно п последовательным запаздываниям первого порядка, каждое из которых имеет продолжительность D/n. В установившемся потоке каждое запаздывание первого порядка имеет одинаковый темп потока и, следовательно, заключает в себе 1/n-ю часть общего количества единиц, имеющихся в запаздывании.

По оси ординат на рис. 8–7 отложен темп потока на выходе, отнесенный к начальному темпу запаздывания первого порядка, который равен I/D, где I есть количество, вводимое в начальный момент в виде импульса, a D есть среднее запаздывание. Отношение I/D имеет размерность единицы/время.

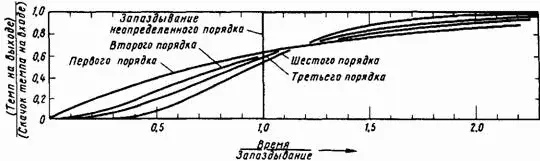

На рис. 8–8 показан выход из запаздываний первого, второго, третьего, шестого и неопределенного порядков при скачкообразном характере изменения темпа ввода; в этом случае в нулевой момент времени задается величина темпа внезапно возникшего потока на входе. По оси ординат на этом рисунке отложено отношение темпа потока на выходе из запаздывания к темпу на входе [46] Заметим, что кривые, характеризующие реакции показательных запаздываний, за исключением предельных запаздываний неопределенного порядка, имеют «хвост»; это означает, что в модели реакции на импульсы (рис. 8–7) никогда не исчерпают полностью запаздывания и не уменьшат до нуля темп на выходе. Соответственно реакция (темп на выходе), связанная со скачкообразным изменением темпа на входе (рис. 8–8), никогда не достигает величины темпа на входе. Это может показаться нереалистическим приближением к реальным запаздываниям, но значение этого эффекта весьма мало даже по сравнению с помехами в каналах потоков в системе; его можно даже оправдать на примере утерянных при транспортировке единиц товара. .
