Запаздывания в канале потока внутри математической модели можно определить с помощью функций различного вида. Здесь мы будем рассматривать только один класс функций запаздываний — показательные, которые просты по форме и достаточно полно отражают обычный уровень нашего понимания отображаемых реальных систем. Однако при необходимости для этой цели можно использовать и другие виды функций.

Показательное запаздывание первого порядка (рис. 8–1 а) состоит из уровня (который поглощает разность темпов входящего и исходящего потоков) и темпа исходящего потока, зависящего от величин уровня и среднего запаздывания (константы); темп входящего потока определяется другими частями системы.

Темп потока на выходе в соответствии с определением данного класса запаздываний равен уровню, деленному на среднее запаздывание:

,

где

OUT — темп потока на выходе (единицы/время);

LEV — уровень, находящийся в запаздывании (единицы);

DEL — постоянная запаздывания, представляющая среднее время, необходимое для преодоления запаздывания.

Уравнение 8–1 является уравнением темпа и определяет так называемое «неявное» решение [42] См. главу 9. , поскольку оно принимается не по указанию руководителя, а вытекает из существующего в данный момент состояния системы, отображаемого переменным уровнем LEV.

Представление запаздывания неполно до тех пор, пока отсутствует уравнение для определения перемещаемого внутри запаздывания количества LEV. Уровень LEV, находящийся в запаздывании, накапливается благодаря различию в темпах входящего и исходящего потоков:

,

где

LEV — уровень, находящийся в запаздывании (единицы);

DT — интервал между последовательными решениями уравнения (время);

IN — темп входящего потока, задаваемый другим уравнением системы (единицы/время);

OUT — темп исходящего потока (единицы/время).

В связи с тем, что запаздывания будут весьма часто употребляться при построении динамических моделей, для их изображения мы будем пользоваться символами (рис. 8–1 б), которые более компактны по сравнению с детализированной диаграммой, приведенной на рис. 8–1 а. На рис. 8–1 б в полуячейке со стороны входа дается обозначение переменной уровня и шифр уравнения, определяющего его величину. В трех ячейках со стороны выхода приводятся символ постоянной запаздывания, номер уравнения, определяющего темп на выходе, и «порядок» запаздывания (DI для первого порядка).

Показательные запаздывания высшего порядка получаются путем проведения потока через два или более последовательно расположенных запаздывания первого порядка. Запаздывания первого и более высокого порядков могут иметь одинаковое общее среднее запаздывание D, но будут различаться по неустановившейся реакции на изменения в темпе потока.

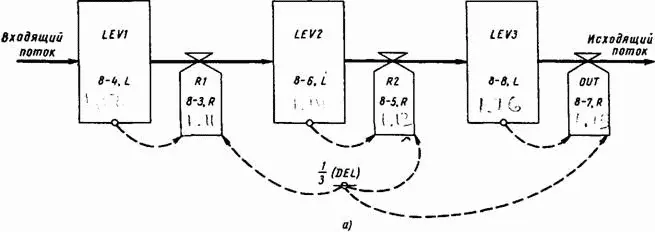

На рис. 8–2 а показано запаздывание третьего порядка в виде общего суммарного запаздывания DEL. Это общее запаздывание распределено на три равные части, каждая из которых представляет собой запаздывание первого порядка. Показательное запаздывание третьего порядка определяется тремя парами уравнений, подобных 8–1, R и 8–2, L, которые связывают между собой темпы потока на входе IN и на выходе OUT:

,

,

,
