Джей Форрестер - Основы кибернетики предприятия

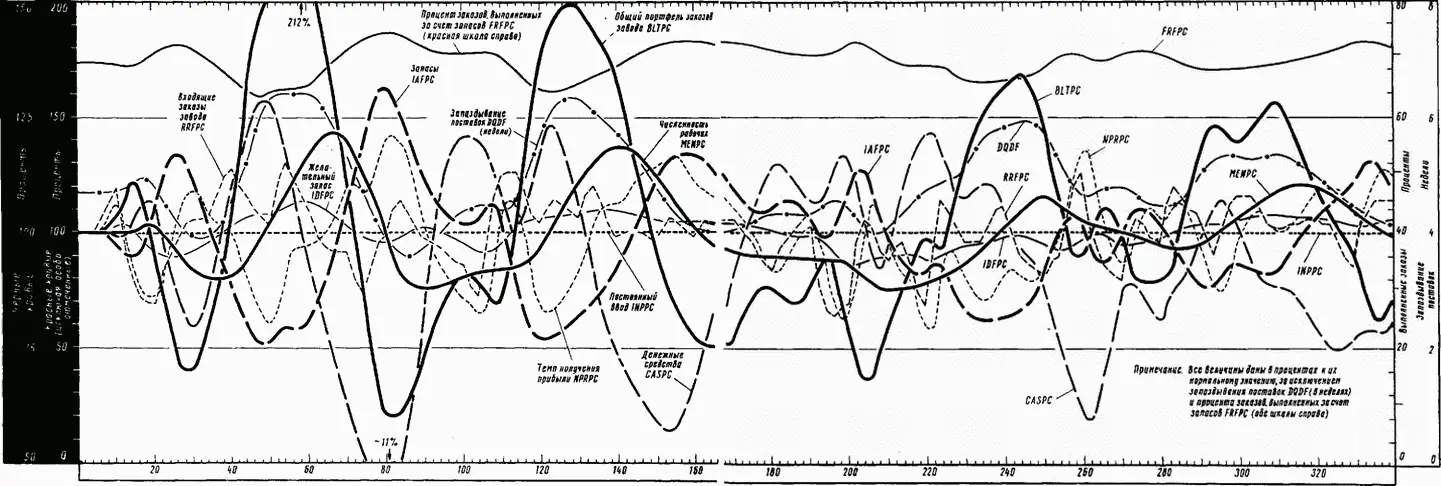

Рис. 15-5 содержит главные качественные характеристики, которые явились первопричиной изучения системы. На рисунке показаны результаты проигрывания на модели, при котором исследовалось функционирование системы в течение семи лет при наличии конечного спроса на продукцию. Этот спрос в действительности является постоянным. Колебания численности рабочих здесь велики; периоды от одного до двух лет между максимумами большинства главных переменных являются наиболее характерными; запасы быстро увеличиваются в течение периода максимумов численности рабочих и достигают максимума вскоре после наибольших значений численности; среднее запаздывание поставок колеблется между 3,6 и 6,4 недели, хотя доля заказов, выполняемых за счет запасов, изменяется только в пределах 63–75 %; запасы изменяются на 25 %, что по объему составляет недельный выпуск продукции. Портфель невыполненных заказов на заводе, включая заказы покупателя и заказы для пополнения запаса, отклоняются в обе стороны от нормального значения на величину, равную четырехнедельному выпуску продукции. Вообще соотношения по времени и фазам между различными кривыми являются вероятными для такого рода промышленных ситуаций. Моменты максимумов кривой портфеля заказов опережают максимумы численности рабочих, которые в свою очередь опережают моменты, когда запасы являются наибольшими. Кривая желательного запаса может быть принята за показатель средних продаж [96]; можно видеть, что колебания численности рабочих значительно интенсивнее колебаний средних продаж; при этом рис. 15-4 показывает, что запасы увеличиваются в период высокого уровня продаж и падают при их низком уровне.

Как уже не без основания явствовало из рис. 15-1 и 15-4, система, показанная на рис. 15-5, неблагоприятно реагирует на неизбежные случайные возмущения, которые всегда будут иметь место в промышленной системе. Так как система весьма чувствительна и избирательна по. отношению к частотам, близким к двухлетнему периоду, она отбирает частотные компоненты такой периодичности и усиливает их. Поэтому любое возмущение, вызываемое случайной помехой, вполне достаточно, чтобы вызвать к действию присущую системе склонность к появлению неблагоприятных колебаний, возникающих в силу взаимодействия между выдачей заказов покупателями, запасами завода, запаздыванием поставок и уровнем численности рабочих.

Переменные, нанесенные в предыдущей диаграмме, являются главными, определяющими динамическую характеристику системы, хотя обычно финансовым переменным уделяется больше внимания. Финансовые данные, соответствующие рис. 15-5, показаны на рис. 15-6 для потока денежных средств и на рис. 15-7 для динамического финансового баланса.

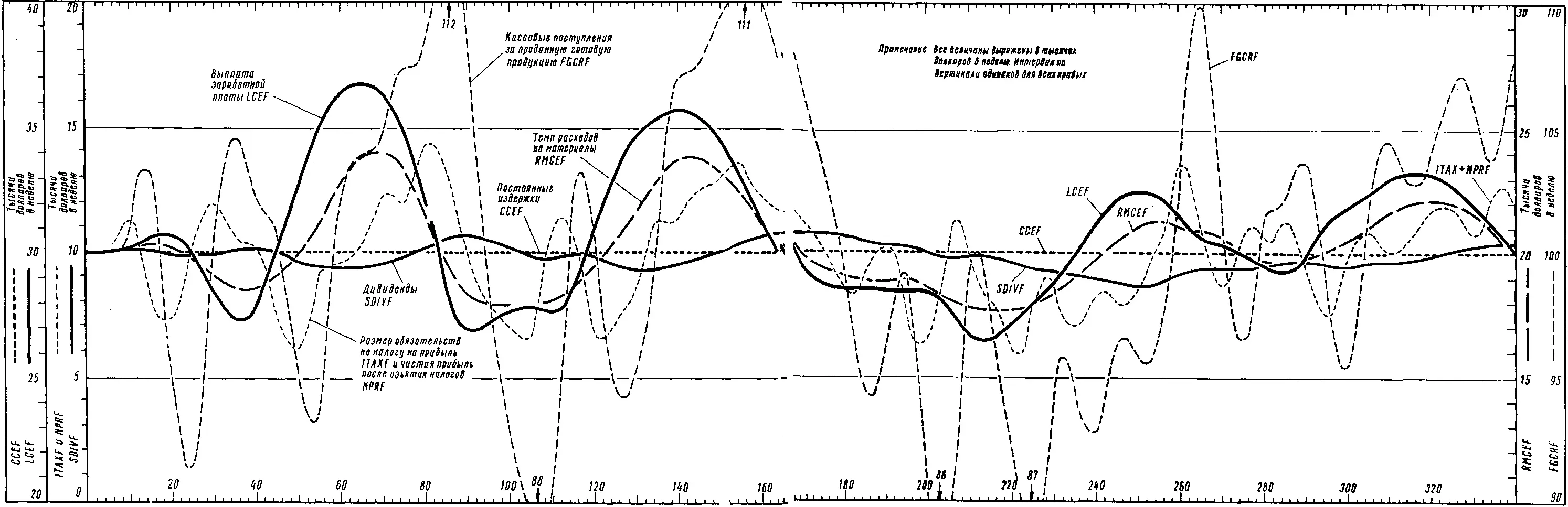

На рис. 15-6 представлены 6 переменных потоков денежных средств из диаграммы на рис. 14–15. Шкалы имеют различные нулевые точки для того, чтобы разместить кривые на одной и той же диаграмме. Однако диапазон диаграммы в высоту равен 20 000 долл. в неделю для каждой кривой, таким образом, их вертикальные изменения сравнимы [97]. Следует отметить, что темпы расходов начинают возрастать и достигают максимума раньше, чем поступления денежных средств. Это ясно видно, например, на отрезке от 40 до 80 и между 120 и 150 неделями. Это значит, что денежные средства поглощаются быстрее, чем восполняются; в результате возникают значительные колебания уровня денежных средств, показанные на рис. 15-7.

В финансовом балансе на рис. 15-7 представлено взаимодействие между различными статьями оборотных средств. Уровень незавершенного производства возрастает и снижается примерно так же, как уровень численности рабочих на рис. 15-5.
