Джей Форрестер - Основы кибернетики предприятия

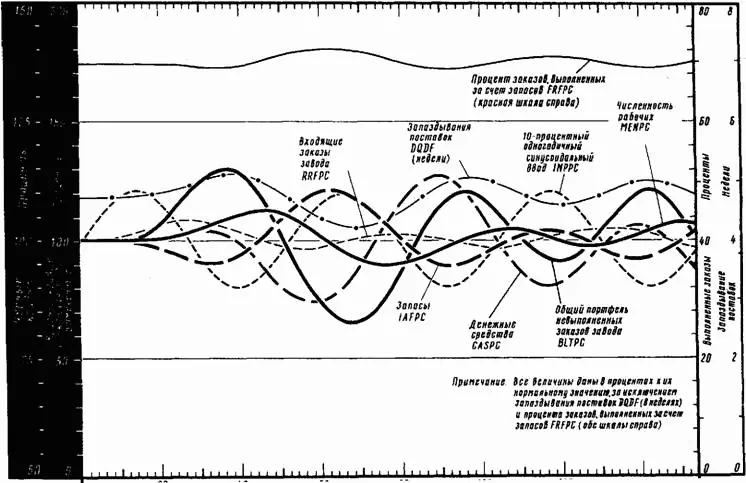

На рис. 15-3 показана реакция модели на синусоидальное возмущение на входе с периодом в 1 год. Все темпы потоков системы в этом случае изменяются относительно слабо. Это объясняется двумя причинами.

Во-первых, всякое запаздывание, как, например, запаздывание в техническом отделе покупателя, смягчает любое колебание, период которого короче или приближается к продолжительности запаздывания. В данном случае запаздывание в техническом отделе покупателя составляет 30 недель, что является значительной частью года. Темп агрегированного потока, выходящего из всех технических отделов покупателя, не в состоянии отразить в полной мере всю совокупность кратковременных колебаний, — возникающих на входе.

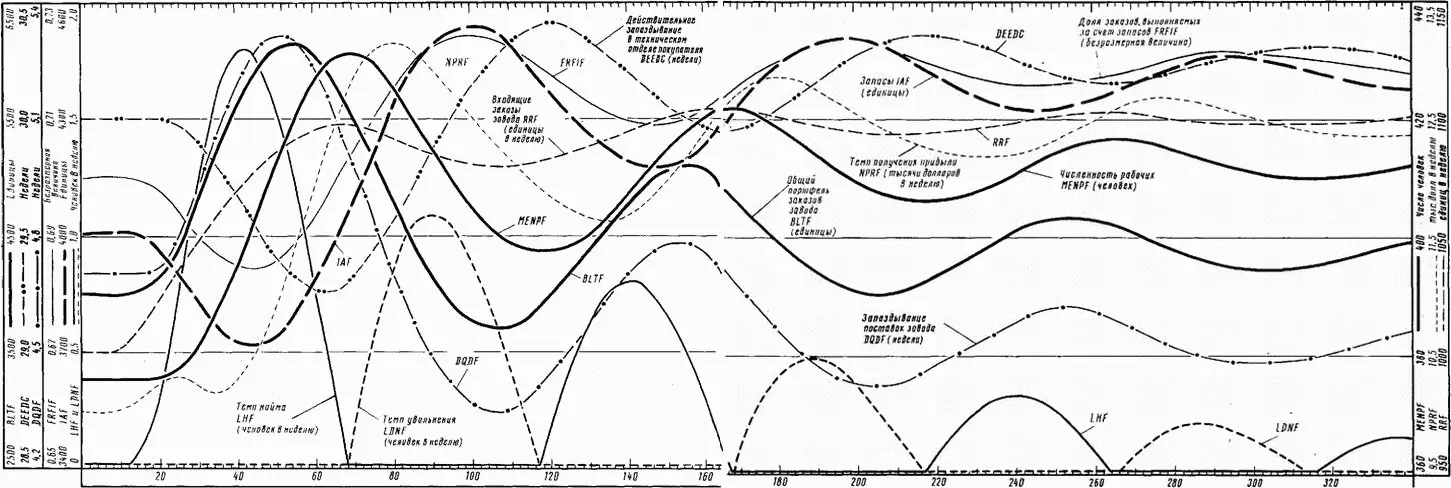

Во-вторых, затухание возмущения с периодом в 1 год происходит также в силу следующего обстоятельства. Естественный период колебания системы, как это показано на рис. 15-1 и 15-2, составляет около 100 недель. При колебаниях с таким периодом получаемый покупателем поток информации о запаздывании поставок будет способствовать усилению колебаний системы. Однако не следует ожидать, что такое же усиление будет иметь место при колебаниях с иным периодом. В действительности в модели с одногодичным периодом возмущения наблюдается противоположная картина. Анализ кривой запаздывания в техническом отделе (эта кривая не показана на приведенных рисунках) свидетельствует о том, что технический отдел стремится ускорить представление чертежей в то время, когда загрузка работой уменьшается в связи с колебаниями ввода. Оба эти обстоятельства определяют в известной мере тенденцию к взаимному поглощению и к уменьшению влияния возмущений, возникающих на входе в систему и передающихся от покупателя на завод. В силу двух приведенных причин колебания темпа заказов заводу по величине примерно такие же, как и колебания независимого ввода к покупателю; в то же время колебания численности рабочих почти в два раза больше годовых, сезонных колебаний потока заказов заводу.

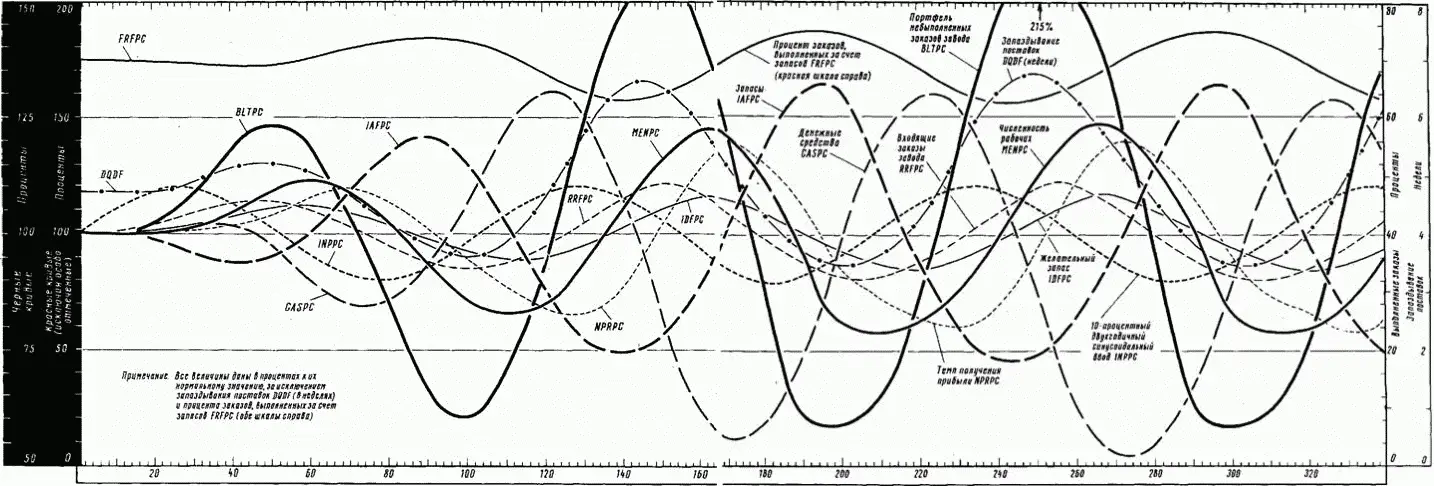

На рис. 15-4 показана реакция системы на колебания темпа входящих заказов, получаемых покупателями с амплитудой 10 % и двухлетним периодом. Она резко отличается от реакции системы, отображенной на рис. 15-3. В этом случае ряд недостатков системы проявляется особенно отчетливо. Она действует как усилитель возмущения первичного ввода. Амплитуды колебаний в системе в 5–7 раз превышают амплитуды колебаний в системе с одногодичным периодом. В наибольшей степени увеличились колебания численности рабочих: они стали в 7 раз больше по сравнению с колебаниями, представленными на рис. 15-3. На рис. 15-4 колебания численности в 2,4 раза превышают первичные изменения входящего потока заказов покупателю.

Заказы, поступающие на завод от покупателя, колеблются несколько больше, чем заказы покупателям. Это справедливо даже в случае, если амплитуда колебания ввода на участке технического отдела покупателя уменьшится на 50 %. Темп выдачи заказов покупателем более чем в два раза превышает ту его величину, которая ожидается по данным самого покупателя вследствие усиливающего действия поступающей с завода информации обратной связи об изменении запаздывания поставок. На рис. 15-4 запаздывание поставок с завода достигает наивысшей точки по истечении 250 недель. Это способствует созданию через некоторое время у покупателя опережения выдачи заказов и помогает поднять до максимума кривую входящих заказов завода, которая достигает наивысшей точки по истечении 255 недель.
