FeststoffpartikelFremdkörper wie Metall-Späne, Ablagerungen, Schleifpartikel (Sand, Korund, etc.) aber auch Komponenten wie Schrauben, Muttern oder abgebrochene Bohrer werden sehr oft mit der Flüssigkeit mitgefördert, können aber auch die Pumpe zerstören. Bei Feststoffen mit mehreren Millimetern Durchmesser empfiehlt es sich spezielle Freistrompumpen mit offenem Laufrad einzusetzen.

Für Förderprozesse, bei denen Späne mit einer Länge von mehreren Millimetern mitgepumpt werden müssen, gibt es bereits Pumpen, die mit einem Schneidwerk ausgerüstet sind. Die Späne werden bereits außerhalb, vor Eintritt in das eigentliche Pumpengehäuse, zerkleinert. Die kleingehackten Späne können dann durch das Pumpengehäuse angesaugt werden.

Die FeststoffpartikelFeststoffpartikel führen nicht wie beim geschlossenen Laufrad zu Verstopfung, sondern werden im Spiralgehäuse durch die zu fördernde Flüssigkeit mitgerissen und über den Druckstutzen wieder aus dem Pumpengehäuse heraus transportiert.

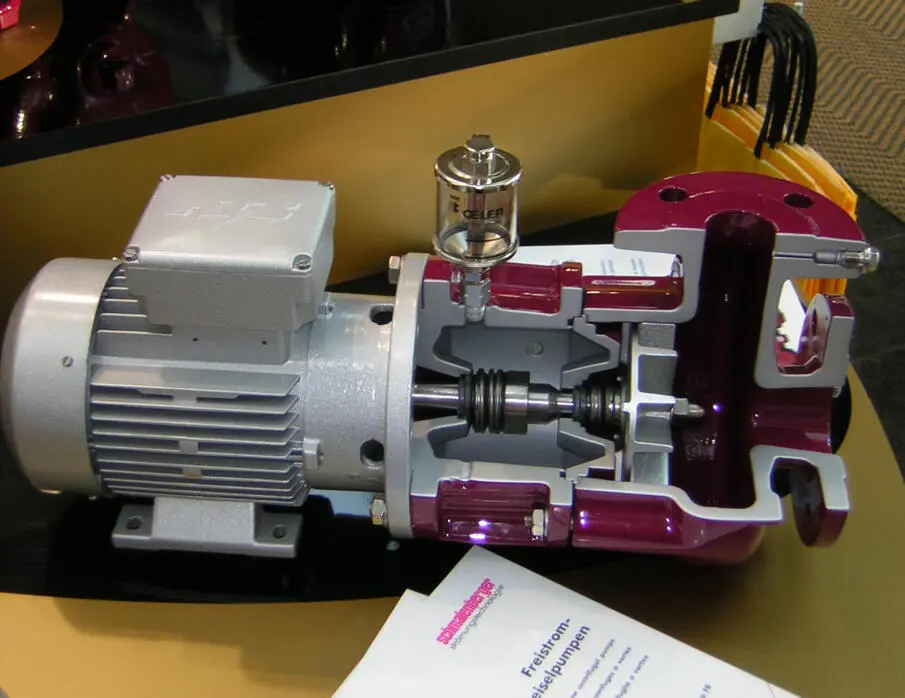

Bild 12: Freistrompumpe mit Sperrkammer

Bei Freistrompumpen werden die Feststoffe sozusagen am Pumpenlaufrad vorbei-geführt. Das Laufrad saugt an und schleudert das Fördermedium mit den Feststoffen über das Spiralgehäuse wieder heraus. Bei einem Feststoffanteil von mehr als 10 % kann es allerdings problematisch werden. Jedoch hängt dies von der Körnung oder der Größe der Feststoffe ab. Oftmals hilft nur eine empirische Ermittlung.

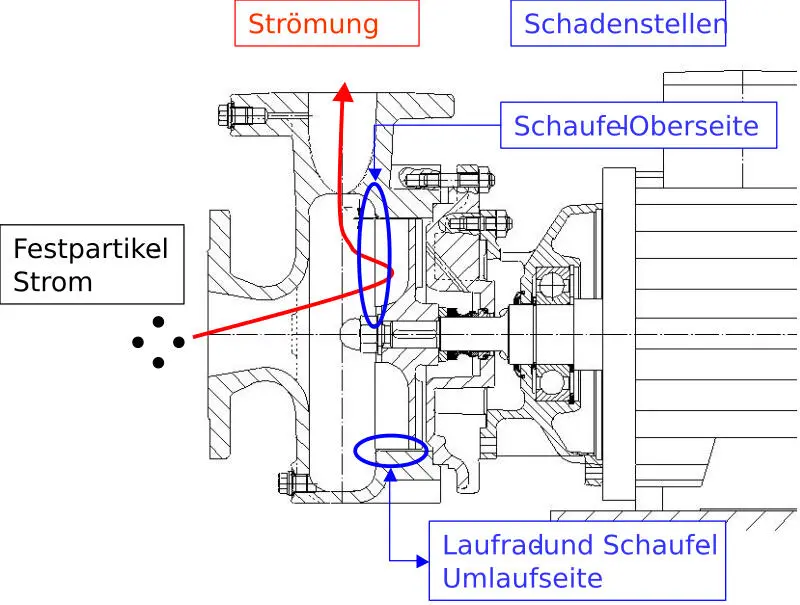

Bild 13: Strömungsfluss im Pumpengehäuse [45]

Ein längerfristiger Betrieb mit abrasiven Medien führt allerdings zu Verschleiß-erscheinungen.

Dabei entstehen schadhafte Stellen, je nach Feststoff-Art unterschiedlich stark sowohl an der Schaufel-Oberseite als auch an der Laufrad- und Schaufel-Umlaufseite.

Das Laufrad nach der Beschädigung auszuwechseln, ist noch die einfachste Möglichkeit. Bei größeren Schäden am Spiralgehäuse ist oft ein kompletter Austausch der Pumpe unumgänglich.

Vorbeugend empfiehlt es sich bei solchen Anwendungen, die Pumpenkomponenten durch Maßnahmen wie beispielsweise harte Beschichtungen zu schützen.

Die falsche AuslegungÜberlastung der Pumpe ist eine häufige Ausfallursache. Ein höherer Feststoffanteil als angenommen, oder eine andere Viskosität des Mediums – ölig statt wasserähnlich –­ ­führen zu Überlastung.

Auch Veränderungen am System, wie Rohrleitungsdurchmesser, zusätzliche Krümmer, Einbauten, Ventile, die nicht eine Anpassung der Pumpe nach sich ziehen, können Probleme verursachen. Bei selbstansaugenden Pumpen ist die maximale Saughöhe einzuhalten, um Kavitation zu vermeiden. Bei Betrieb mit Frequenz-umrichtern sind die zulässigen Grenzen zu beachten. Auch führt eine fehlende Rückschlagklappe bei einem getakteten Betrieb mit kurzen Laufzyklen der Pumpe, auf der Druckseite zu Schäden. Die schlagartige Drehrichtungsänderung führt zur Zerstörung des Laufradsitzes (Passfedernut o.ä.).

Feststoffe werden sehr oft gepumpt. Vor allem in Kühlemulsionen bei Werkzeug-maschinen, Schleifschlamm, im Abwasserbereich, oder bei der Herstellung von Textilien, enthaltenen die Fördermedien bei bestimmten Prozessen beträchtliche Feststoffbestandteile.

Einen sehr hohen Einfluss auf das zeitliche und das quantitative Auftreten des Verschleißes haben folgende Parameter:

Drehzahl der Pumpen

Feststoffanteil in kg/l oder kg/m³ (%)

Kennzahl für Abrasivität

Durchfluss [m³/h]

Förderdruck [bar]

Härte der Feststoffpartikel (HV)Feststoffpartikel

Temperaturbeständigkeit

Schichtdicke (in μm)

Betriebs- oder Prozesstemperatur

Die Anforderungen an die Pumpe, die sich aus den zu fördernden Medien ergeben, können beispielhaft folgendermaßen definiert werden:

Eine möglichst genaue Definition von Medium und Betriebszustand hilft, die Pumpe bzw. den Prozess optimal anzupassen.

Während sich weiche Feststoffe mit Freistrompumpen durchaus gut im Medium mit- fördern lassen, können harte oder sehr harte Feststoffe Probleme bereiten, ja zum Ausfall führen. Je nach Art und Konzentration der Feststoffe im Fördermedium muss entschieden werden, welche Maßnahme die beste Lösung bietet. Es gibt hier keine Ideallösung. Je nach Anwendung können unterschiedliche Maßnahmen wie Gummierung, Oberflächenvergütung wie „Aufhärten“ der Oberfläche, verschleiß-mindernde Einsätze aus Keramik, Kunststoffbeschichtungen oder Hartguss die Lösung bieten.

Während grobe Partikel hauptsächlich zu Verschleißerscheinungen an Laufrad und Spiralgehäuse führen, bewirken Schleifpartikel, Sand oder Glasabrieb Schädigungen an Lager, Welle oder Gleitringdichtungen.

Rohrleitungsdurchmesser und Durchflussgeschwindigkeit haben einen sehr großen Einfluss auf den Grad der Schädigung und die Länge der Standzeit. Je größer der Rohrleitungsdurchmesser und je geringer die Durchflussgeschwindigkeit, desto geringer ist der Schaden und umso höher die Standzeit.

Eine Betriebsweise, die nicht zu dem für die Anwendung notwendigen Betriebspunkt passt, kann sehr unterschiedliche Gründe haben. Eine falsche Auslegung kann im Extremfall zum Betrieb der Pumpe deutlich außerhalb des Betriebspunktes führen. Schädigende Schwingungen mit Lagerschaden als Folge oder Überlast und Zerstörung des Motors können die Folge sein. Sind aggressive Medien im Einsatz, kann das falsche Material zu Korrosion und Leckagen führen. Fördern Tauchpumpen im „Schlürfbetrieb“ aus einem Behälter, kann zu viel Luft zu Trockenlauf und Ausfall der Gleitringdichtung führen.

Eine falsche Verrohrung kann den Druckverlust unnötig erhöhen und ebenfalls zu Überlast führen. Ist der Feststoffanteil zu hoch, kann die Pumpe verstopfen, keine Förderleistung bringen und ausfallen. Kommt es zu Störungen mit der Pumpe, ist sehr oft nicht die Pumpe das Problem, sondern es liegt ein Systemfehler vor.
