Thomas Merkle - Kreiselpumpen und Pumpensysteme

Pumpenturbinen haben zwar einen geringfügig schlechteren Wirkungsgrad als klassische Turbinen. Dafür sind sie aber erheblich kostengünstiger, robuster und wartungsfreundlicher.

Bild 2: Pumpenturbinen (Stromgewinnungsanlagen) in den Fall-Leitungen (Landeswasserversorgung BW) [28]

Je nach Anforderung seitens der Anwendung werden zur Abdichtung der Pumpenhydraulik gegen den Antriebsmotor die dynamisch dichtende Gleitring-dichtung oder statisch dichtende MagnetkupplungenMagnetkupplungen und Spaltrohrmotoren eingesetzt.

Die Gleitringdichtung ist eine dynamische, kostengünstige Komponente, ist aber nicht zu 100 % dicht, sondern hat eine minimale Leckage. Deshalb ist sie nicht für die Lebensmittelbranche und nur bedingt für Pumpen in der Chemiebranche geeignet. Da die Gleitringdichtung noch in einem späteren Kapitel genauer beschrieben wird, soll hier nicht näher auf diese Dichtungsart eingegangen werden.

Diese Abdichtungsart zwischen Motor und Pumpenhydraulik findet vor allem bei Chemiepumpen und Lebensmittelpumpen ihren Einsatz. Die Hauptkomponenten sind Innenrotor, Außenrotor, Spalttopf und Lager (radial und axial). Die Motorwelle ist mit dem Außenmagnetrotor verbunden und überträgt berührungslos die Magnetkräfte auf den Innenmagnetrotor. Der Außenrotor ist auf der Innenseite, der Innenrotor auf der Außenseite mit Dauermagneten bestückt. Die beiden Rotoren sind getrennt durch einen Spalttopf. Dieser Spalttopf ist das dichtende Element, er dichtet das Fördermedium gegen die Umgebung ab. Die Gleitlager werden durch das Fördermedium geschmiert. Diese Kupplungsart ist hermetisch dicht, ohne Leckage. Es lassen sich durchaus Anwendungen realisieren, bei denen Drücke von 25 bar und Temperaturen von 250 °C auftreten.

Bild 3: Magnetkupplung [12]

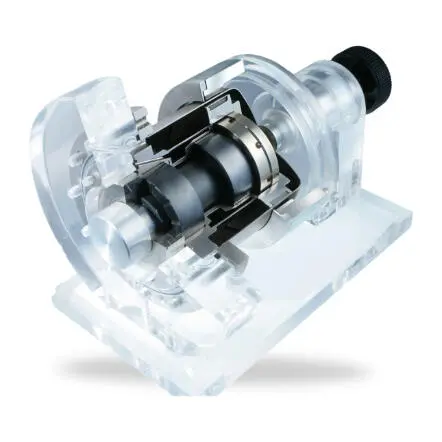

Bild 4: Pumpe mit Magnetkupplung [43]

Bei dieser Kreiselpumpenart bilden Motor und Pumpe eine integrierte Einheit. Die Pumpe ist in Blockbauweise konzipiert, d.h. auf der durchgehenden Motorwelle ist das Laufrad montiert. Das Spaltrohr dient als Dichtungselement, weshalb keine dynamische Dichtung notwendig ist.

Die Motorwicklung (feststehender Stator) befindet sich zwischen Motorgehäuse (Rahmen) und Spaltrohr. Dadurch ergibt sich eine doppelte Dichtigkeit: Motormantel + Spaltrohr. Das feststehende Spaltrohr umschließt den Rotor und dichtet die Rotorkammer nach außen ab. Das Fördermedium zirkuliert direkt in der Rotorkammer, kühlt dabei den Motor und schmiert die Gleitlager. Zur Kühlung des Motors ist kein Lüfter notwendig, so dass die Pumpe sehr geräuscharm arbeitet. Die doppelte Dichtigkeit minimiert die Gefahr von Leckagen. Deshalb kommt dieser Pumpentyp bei Chemiepumpen, bei explosiven, brennbaren und giftigen Flüssigkeiten zum Einsatz.

Bild 5: Pumpe mit Spaltrohrmotor [44]

Kreiselpumpen, die Flüssigkeiten mit Feststoffbestandteilen fördern müssen, haben je nach Belastung und Zusammensetzung des zu fördernden Mediums und der darin enthaltenen Feststoffe eine geringere Standzeit. Sie können schnell unwirtschaftlich werden. Die Förderung von Wasser mit Feststoffen, die zudem hart sind, bewirken schädigende Abrasion an den Pumpenkomponenten. Eine Reduzierung der Durchflussgeschwindigkeit wirkt sich dabei verschleißmindernd aus (V=2-3 m/s).

Bei Feststoffen mit hohem Feststoffanteil empfiehlt es sich, spezielle Freistrom-pumpen mit offenem Laufrad einzusetzen. Die Feststoffe führen nicht wie beim geschlossenen Laufrad zu Verstopfung, sondern werden im Spiralgehäuse durch die zu fördernde Flüssigkeit mitgerissen und über den Druckstutzen wieder aus dem Pumpengehäuse heraus transportiert. Für Förderprozesse, bei denen langfaserige Feststoffe gepumpt werden müssen, eignen sich Pumpen, die mit einem Schneid-werk ausgerüstet sind.

Die wichtigsten elektrischen AntriebeElektrische Antriebe für Pumpen im industriellen Bereich sind Drehstrommotoren. Neben Wechselstrommotoren, die ihre Anwendung haupt-sächlich im Gebäudebereich finden, sind Gleichstrommotoren in Konsumgütern und in Kraftfahrzeugen weit verbreitet.

Drehstrommotoren sind aufgrund ihrer Leistungsfähigkeit und Robustheit im industriellen Umfeld dominierend.

Bei diesem Motor-Typ läuft der Rotor dem Drehfeld nach (asynchron). Der Motor ist gekennzeichnet durch einen einfachen und robusten Aufbau, mit geringen Wartungs-anforderungen. Der Motor ist stoßlastfest und hoch überlastbar, Selbstanlauf ist bei voller Last möglich. Dieser Motortyp ist auch als Generator zu betreiben. Bis 4 kW wird er im Direktanlauf, ab 5,5 kW in Stern-Dreieck-Schaltung gestartet. Asynchronmotoren sind mit die kostengünstigsten Drehstrommotoren.

Hierbei herrscht Synchronlauf von Drehfeld und Rotor vor. Seine Vorteile liegen im Schwachlastbereich, die Läuferverluste sind geringer als beim Asynchronmotor.

Kleinere Baugrößen (BG 80 anstatt BG 100) sind möglich, was bei vielen Anlagen konstruktive Vorteile bietet. Diese Motoren können auch als Generator betrieben werden. Sie haben einen höheren Wirkungsgrad, aber auch höhere Investitions-kosten als Asynchronmotoren zu verzeichnen.

Synchronmotor, bei dem die Magnetisierung durch Permanentmagnete erfolgt. Dieser Motor-Typ ist nicht selbststartend, es ist eine Steuerungselektronik (extern) notwendig. Seine Vorteile sind:

höhere Effizienz im Teillastbereich im Vergleich zum Asynchronmotor

internes Rotordesign, drehender Rotor befindet sich im Innern des Stators

bis zu 2 Baugrößen kleiner als Asynchronmotor

Der Nachteil dieses Motortyps ist, dass die Materialien für Magnete, die seltenen Erden teuer und auch nicht leicht verfügbar sind. Das Hauptvorkommen der seltenen Erden liegt in China und in der Mongolei.

Das Prinzip ist ein altbekannter Synchronmotor. Der Motor wurde schon im Jahre 1923 vorgestellt. In ihm sind keine Permanentmagnete verbaut. Die Rotorbleche aus Eisen werden über den Frequenzumrichter magnetisiert. In dem Motor wird das Prinzip der magnetischen Reluktanz genutzt, d.h. dem magnetischen Pendant zum elektrischen Widerstand.

Vergleichbarer Effekt: ein Eisenkern wird magnetisiert, wenn er durch einen Elektro-magnet angezogen wird. Der Motor besitzt eine höhere Effizienz im Teillastbereich im Vergleich zum Asynchronmotor und ist überlastbar, d.h. um ca. 10-20 % über der Nennlast, auch für eine längere Dauer.

Bild 6: Prinzip Reluktanzmotor, „Luft und Eisen“ [39]
