Encarnación López Béjar - Manejo de maquinaria de corte de bloques de piedra. IEXD0108

5 Sistemas de decantación de agua para su reciclado.

6 Almacén de herramientas y recambios de piezas.

7 Vestuarios y taquillas para los trabajadores.

8 Aseos y duchas.

6.2. Equipos auxiliares para el corte del bloque

Además de toda la maquinaria anterior son necesarios otros equipos y herramientas en la operación de corte de los bloques de roca ornamental como los que se describen a continuación:

Manipuladores de vacío o succión

Son equipos con elevación asistida por vacío y un sistema de ventosas que permiten manipular piezas de mármol, granito, etc., sin esfuerzo, donde mediante la misma asa se puede elevar, descender, girar, voltear y soltar la carga.

Máquina de succión

Los volteadores

Permiten la rotación de los bloques de piedra natural sobre su propio eje, hasta 90º. La característica principal es su tamaño reducido, con una dimensión un poco mayor que el bloque que se desea girar. Su uso y manejo es muy simple, pudiendo ser utilizados por un solo operador. Se colocan fijos en el suelo y son muy fáciles de transportar.

Volteadora

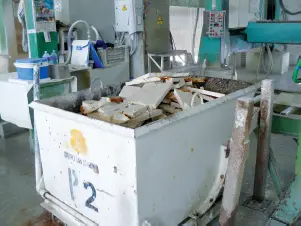

Contenedores para depósito de residuos

Suele ser un contenedor de obra de tamaño estandarizado de 5 m 3para recogida de todo tipo de residuos: construcción, industriales, enseres, basuras en general, etc.

Contenedores de residuos

Polipastos

Máquina empleada en el izado o desplazamiento de una carga (bloque) compuesta por dos o más poleas que reducen el esfuerzo necesario para realizar el trabajo.

Además estos suelen ir incorporados en otro equipo, por el que se desplazan mediante rieles situados en el techo de las naves gracias a un motor eléctrico.

Polipasto

Carretillas elevadoras

Vehículo que es capaz de transportar y apilar cargas (bloques) sobre sus horquillas debido a que está contrapesado en su parte trasera.

Carretilla elevadora

Nota

Las carretillas elevadoras están contrapesadas en su parte trasera para poder cargar los bloques.

7. Consumibles

Todos los equipos y herramientas son diseñados bajo rigurosos controles de forma que se asegure la calidad del producto final. Sin embargo, la utilización del material idóneo es muy importante, ya que solo de esta forma se obtiene el servicio que el equipo puede proporcionar de acuerdo a sus especificaciones.

Estos materiales terminan con su existencia, es decir se agotan con su uso, por ello son llamados bienes consumibles.

En el caso de la maquinaria de corte los consumibles más importantes son los siguientes:

Maquinaria	Consumibles	Imagen
Telar tradicional	Flejes. Son instrumentos usados en los telares que cortan la piedra natural en tableros de distintos tamaños.
Granalla. Abrasivo de forma redondeada o angular, con alto porcentaje en carbono, y tamaño de 0.1 A 8 mm.
Cal. Compuesto químico (cao).
Floculante. Es la sustancia química que produce la precipitación de los compuestos sólidos aglutinados y suspendidos en una mezcla liquida.
Telar diamantado	Fleje diamantado. Las cuchillas de telar diamantadas son fabricadas con una platina de acero al carbono de alta calidad, tensionada debidamente y de acuerdo al tipo de telar a utilizar.
Cortabloques monodisco	Disco diamantado húmedo de gran dimensión. Compuestos por un núcleo de acero y sus segmentos de una mezcla de grano de diamante y polvo metálico.
Cortabloques multidisco	Multidisco diamantado húmedo mediano.
Equipo de hilo diamantado	Hilo diamantado. Hilo de acero inoxidable con incrustaciones diminutas de diamante en grano. Tipos: electrodepositado. De concreción

Recuerde

Dentro de los tipos de hilo diamantado hay que destacar que los hilos de electrodepositado son conocidos normalmente como hilo para mármol y los de concreción o impregnado como hilo para granito, en relación al uso que se destinan.

8. Resumen

El proceso de corte de los bloques de piedra natural tiene una fase de precorte, un proceso de aserrado primario, en el que se corta el bloque en tableros mediante telares o sierras de disco (monodisco o disco múltiple) y un proceso de aserrado secundario, donde se obtienen los tableros con las medidas requeridas en el mercado mediante el corte con sierras de disco (desdobladoras, sierras manuales y eléctricas, etc.).

Por otro lado, el uso de una maquinaria u otra en el corte del bloque de roca ornamental dependerá de la dureza de la roca a aserrar, del espesor o profundidad de corte del tablero, del uso al que vaya dirigido el producto finalizado, del coste de producción y, finalmente, hay que utilizar siempre aquella con la que se alcance el mayor rendimiento.
