Ángel Custodio Liñán Romero - Montaje de anclajes y subestructura portante para fachadas transventiladas. IEXD0409

Los tipos de fijaciones se dividen en dos grandes grupos: puntuales y mediante perfilería. Los primeros se utilizarán cuando el soporte sean cerramientos de fábrica y los segundos cuando el soporte sea estructural. Dentro de los distintos tipos, están los regulables, mediante distintos tipos de fijación.

A los anclajes se les van a solicitar una serie de requisitos, como son la resistencia a la corrosión, impedir la acumulación de agua en el sistema y la posibilidad de reparaciones de los elementos del sistema.

1. Las características a comprobar en un soporte son:

1 a. El desplome, el paralelismo con la estructura y la planeidad.

2 b. El desplome, la nivelación y la altura del soporte.

3 c. Los desplomes, la resistencia estructural y la planeidad del soporte.

4 d. Ninguna de las respuestas anteriores es correcta.

2. De las siguientes afirmaciones, diga cuál es verdadera o falsa.

a. Un soporte de ladrillo cerámico hueco es más resistente que uno de ladrillo perforado.

1 Verdadero

2 Falso

b. Un soporte de bloque de hormigón hueco es menos resistente que uno de ladrillo cerámico macizo.

1 Verdadero

2 Falso

c. Un soporte de bloque de termoarcilla es más resistente que uno de hormigón hueco.

1 Verdadero

2 Falso

3. Complete la siguiente oración.

Los sistemas ________ solo se pueden utilizar cuando el ________ y además este es lo suficientemente ________, como puede ser un cerramiento de ________.

4. La norma que regula las condiciones de los anclajes para revestimientos en edificios es:

1 a. UNE 11557-1.

2 b. ANSI 3528.

3 c. UNE 41957-1.

4 d. UNE 41557.

5. Relacione los siguientes elementos.

1 a. Ménsula.

2 b. Estructura portante.

3 c. Anclaje.

1 _ Perfil vertical o montante.

2 _ Fijación del aplacado.

3 _ Anclaje de la estructura auxiliar al soporte.

6. Una fijación mediante perfilería garantiza...

1 a. ... mayor peso al soporte y peor ajuste.

2 b. ... mayor resistencia, mayor ajuste y corrección.

3 c. ... más ligereza del sistema.

4 d. ... mayor resistencia del sistema.

7. La resistencia estructural de un soporte debe ser, como mínimo...

1 a. ... 600 kg.

2 b. ... 400 kg

3 c. ... 500 kg.

4 d. ... 700 kg.

8. El desplome de soportes debe ser, como mínimo...

1 a. ... 30 mm.

2 b. ... 25 mm.

3 c. ... 20 mm.

4 d. Ninguna de las respuestas anteriores es correcta.

9. Relacione las siguientes características de las fijaciones.

1 a. Fijación al soporte.

2 b. Regulabilidad.

3 c. Posición respecto al aplacado.

1 _ Fijo o con regulación en las tres dimensiones espaciales.

2 _ Tacos mecánicos o químicos.

3 _ Oculto o visto.

10. Indique verdadero o falso. Un paramento de ladrillo cerámico hueco puede ser apto como soporte si se refuerza con un enfoscado de mortero maestreado.

1 Verdadero

2 Falso

El proceso operativo para la colocación de fijaciones al soporte es de suma importancia para el buen resultado del aplacado a instalar en la fachada transventilada. A lo largo de este capítulo, se van a describir las distintas fases y comprobaciones necesarias para la realización de dicho proceso.

Las fases básicas van a ser la elección de los anclajes de sujeción de las fijaciones al soporte, que dependerá principalmente del mismo soporte; la comprobación de si el soporte cumple con los parámetros establecidos y, en su caso, la corrección; la recepción del anclaje al soporte, el cual dependerá del tipo de anclaje, y la unión de las fijaciones al soporte a través de los anclajes.

Una vez realizadas estas fases, será necesaria la comprobación de los trabajos realizados antes de proseguir con la instalación de la fachada.

Ya se han definido, dentro del sistema de la fachada ventilada, los anclajes como los elementos que servían para conectar las fijaciones al soporte y del aplacado a la fijación, en el caso de fijaciones puntuales o entre ménsulas, y soporte, en el caso de que el sistema fuese de fijaciones mediante perfilería. En este último caso, también se denomina anclaje a los elementos que unen los perfiles con el aplacado. Se hace esta aclaración, por tanto, porque se van a tener dos tipos de anclajes: soporte-fijación y aplacado-soporte.

2.1. Comprobación de anclajes soporte-fijación

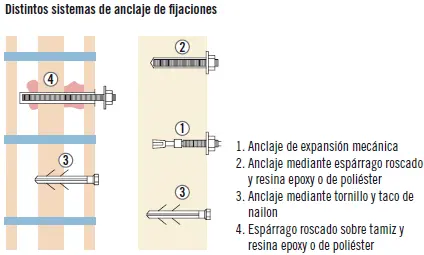

A la hora de conectar las fijaciones al soporte, los elementos que se utilizan son tornillos o varillas roscadas y tacos mecánicos de nailon, expansivos o químicos, como la resina epoxy o de poliéster, a los cuales los fabricantes también les llaman anclajes o fijaciones.

La elección de los anclajes se realizará según el soporte (hormigón o ladrillo cerámico) y la carga del aplacado, teniendo:

1 Soporte de hormigón: si la carga es elevada, se utilizarán tornillos de fijación expansiva o varilla o espárrago roscado con resina epoxy. Si la carga es pequeña, se podrán utilizar tornillos y tacos de nailon.

2 Soporte cerámico: en caso de cargas elevadas, se utilizarán preferiblemente espárragos roscados sobre tamiz y resina de poliéster.

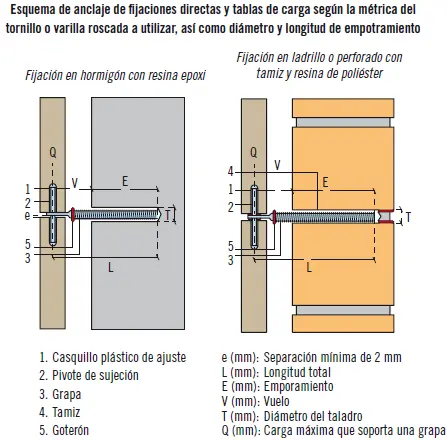

La profundidad del empotramiento de los anclajes en el soporte dependerá del material con el que se haya ejecutado este y de la carga del aplacado siguiendo las tablas y figura siguientes.

Recuerde

En soportes cerámicos, es recomendable utilizar anclajes químicos.

Sección del efecto de un anclaje mediante taco químico
