Lógicamente, el dimensionamiento del anclaje de la fachada se hará teniendo en cuenta la resistencia del material.

Sabía que...

Se puede reforzar la resistencia de un cerramiento de ladrillo o de bloque mediante un enfoscado de mortero de cemento resistente.

Actividades

2. Indicar qué soporte será más resistente: uno de fábrica de ladrillo cerámico perforado o uno de bloque de hormigón hueco.

2.2. Estructura soporte

En el caso de que el cerramiento del edificio no tenga las suficientes prestaciones mecánicas para soportar los anclajes de la fachada transventilada, se puede proceder a fijar los anclajes de dicha fachada sobre la misma estructura del edificio que, normalmente, será de hormigón armado o de acero.

En este caso, la estructura portante de la fachada se anclaría a pilares y cantos de forjado. Es muy importante el control de la deformabilidad de la estructura soporte y del sistema de la fachada, ya que ambas tendrán unas limitaciones estrictas para que no se produzcan roturas de la fachada.

Recuerde

Independientemente del sistema de anclaje que se utilice, siempre es necesario tener presentes las juntas de dilatación y estructurales del edificio y de la propia fachada.

A la hora del dimensionado de los anclajes al soporte, será también necesario considerar el espesor del aislamientoy la cámara de airede dicha fachada a la hora de determinar las longitudes de dichos anclajes. Normalmente, el aislamiento térmico será poliuretano proyectado y lana de roca de distintos espesores, siendo lo habitual entre 3 y 5 cm.

2.3. Condiciones del soporte

El soporte interior debe tener unas condiciones básicas de planeidad, resistencia estructural y nivelación, cumpliendo la normativa correspondiente. De este elemento constructivo, el que más preocupa es el que se construye con fábrica, cerámica o bloque de hormigón vibrocomprimido, de tal forma que solo se recomienda emplear como soporte el ladrillo macizo o, a lo sumo, perforado, o bien el bloque si la tabica del mismo alcanza los 40 mm de espesor. Esto es debido a la dificultad real de asegurar un correcto empotramiento o apoyo de un anclaje aislado en fábricas muy huecas, incluso empleando tornillería con tacos especialmente diseñados para ello.

Desplomes o nivelación

Respecto a los desplomes, el desnivel del soporte vendrá limitado por la capacidad de corrección que permita el soporte a utilizar, lo cual será indicado por el fabricante de dichos elementos. Normalmente, un sistema con fijación mediante sistema de perfilería soportará desplomes en el soporte de un máximo de 30 mm.

Resistencia estructural del soporte

Se verificará la resistencia de los anclajes sobre el soporte, realizando un cálculo estadístico de la resistencia de los anclajes a emplear en base a una serie de extracciones in situ sobre la estructura soporte. Se rechazarán elementos sueltos en el soporte. La unión del soporte con las fijaciones debe garantizar unas fuerzas de cizalladura de 500 kg.

Definición

Fuerza de cizalladuraTambién denominada tensión cortante, es a la que se somete la pieza por fuerzas en la propia superficie de actuación. Por ejemplo, a la que se ve sometida un remache que une dos chapas metálicas que tienden a resbalar una sobre la otra.

Planeidad del soporte

El defecto del soporte respecto a su planeidad deberá ser absorbido por las juntas y anclajes del sistema de sujeción de la fachada ventilada y vendrá indicado en la documentación técnica suministrada por el fabricante.

Por regla general, es complicado garantizar la resistencia mecánica suficiente de fijaciones instaladas en cerramientos de ladrillo hueco o de bloque hueco de hormigón, ya que no se va a conocer exactamente si el anclaje se va a realizar en un hueco, tabica o llaga. Por eso, en el caso de que se vayan a realizar fijaciones puntuales, será recomendable y prácticamente obligatorio que la fábrica sea de ladrillo macizo o perforado. En caso contrario, hay que recurrir a anclajes mediante perfilerías.

Recuerde

Un sistema de fijación mediante perfilerías, unido a la estructura del edificio, dará más garantía de resistencia mecánica que los sistemas de fijación puntuales.

Actividades

3. Indicar cuál es el máximo desplome que puede tener un soporte de una fachada ventilada.

Aplicación práctica

Le encargan comprobar en una obra realizada mediante muros de carga de ladrillo hueco doble si se pueden comenzar los trabajos de colocación de fijaciones para una futura fachada transventilada aplacada con piedra natural y comprueba que dichos muros tienen desplomes aparentemente excesivos y zonas de dudosa resistencia. Indique qué parámetros comprobaría y qué medidas indicaría para corregirlos.

SOLUCIÓN

Los parámetros a comprobar son planeidad, que los desplomes sean inferiores a 30 mm y la resistencia si el material donde se pretende anclar no se considera como apto (hormigón, ladrillo macizo, perforado o bloque macizo de hormigón). Si una vez comprobados los desplomes, se consideran excesivos y la fábrica de ladrillo presenta zonas de dudosa resistencia, se recomendaría la aplicación de un mortero maestreado con el que se corregirían dichos desplomes y se reforzaría la resistencia del soporte de ladrillo. Para asegurar dicha resistencia, se indicaría que se realizase un control estadístico de la resistencia del paramento mediante la extracción de testigos o probetas y la comprobación de su resistencia en un laboratorio especializado.

Los elementos de fijación van a servir para conectar la hoja exterior de la fachada ventilada con la hoja interior. Básicamente, dependerá del tipo de materiales constructivos utilizados y de la magnitud de las cargas. La Norma UNE 41957 hace la siguiente clasificación:

1 Por su forma: se puede distinguir entre anclajes puntuales o directos y anclajes con perfilería auxiliar.

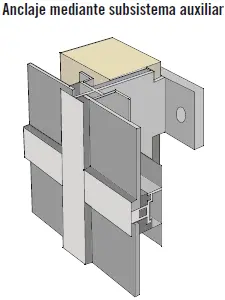

Los sistemas directos solo se pueden utilizar cuando el soporte es la hoja interior y además este es lo suficientemente resistente, como puede ser un cerramiento de ladrillo perforado o macizo. Los anclajes con perfilería o subestructura auxiliar se utilizarían en el caso de que la estructura constara de vigas y pilares, por lo que dicha subestructura iría anclada a la estructura del edificio en los cantos de los forjados y en pilares.
