3 La frecuencia (f) y pulsación (ω). La frecuencia es el número de ciclos que completa la onda en un intervalo de tiempo. Depende del periodo de la señal (tiempo que la señal comienza a repetirse de nuevo) según la siguiente expresión:

La unidad de medida es el hercio (Hz) que es el número de ciclos o periodos en un segundo.

Otras unidades de frecuencias muy utilizadas (en otros ámbitos) son las ‘revoluciones por minuto’ (rpm) y los ‘radianes por segundo’ (rad/s).

La pulsación viene expresada como:

ω = 2 π f

La unidad de medida de la pulsación viene dada en (rad/s).

Nota:La unidad de medida de la frecuencia de las ondas electromagnéticas es el hercio (Hz).

1 Longitud de onda (λ). La longitud de onda se define como la mínima distancia entre dos puntos de una onda que están en fase, es decir, es la longitud de un periodo de la señal. Su símbolo es ‘λ’ y está relacionada con la velocidad de transmisión de la onda ‘V’ y la frecuencia de la misma ‘f’ de acuerdo con la siguiente expresión:

λ = V / f

La unidad de medida es el metro (m). En el vacío:

V = c = 300.000 km/s

1 La fase (θ). Es el ángulo de adelanto o retraso de una señal respecto a otra; se considera el periodo 360°. La unidad de medida es el grado (°).

En los sistemas de comunicación analógicos, la información de la señal transmitida está contenida en la forma de onda, mientras que en los sistemas de comunicación digitales la información se transporta en la codificación de los estados permitidos para la señal que se transmite.

Desde la entrada en vigor del Reglamento Regulador de Infraestructuras Comunes de Telecomunicación, todos los edificios deben de estar equipados con una instalación que permita distribuir los circuitos de telefonía a los diferentes usuarios.

La característica principal que condiciona el tipo de instalación es el número de líneas a instalar y si estas son individuales o agrupadas en sistemas multilíneas.

Se caracteriza por ser un sistema en donde el abonado se enlaza directamente a la central pública mediante el bucle de abonado. Para efectuar esta instalación se prolonga desde el repartidor de entrada del edificio (RITI inferior) o caja terminal, en caso de edificios que carezcan de RITI, hasta el punto terminal de red (PTR); el PAU o punto de acceso al usuario supone el comienzo de la instalación propiedad del usuario, siendo responsable del correcto uso, así como de cualquier avería que se produzca desde ese punto. Viene equipado con un punto de prueba y desconexión de la red interior para verificar si una deficiencia está localizada antes o después del PTR.

Importante

El punto de acceso de usuario (PAU) es la frontera donde se produce la unión entre las redes de distribución e interior de cada usuario del inmueble.

Para realizar instalaciones de interior y conexionado de los terminales telefónicos y sus accesorios se utilizan los siguientes tipos de cables:

1 Cable paralelo bifilar: usado habitualmente en instalaciones de superficie aunque también puede ser utilizado en canalización. Es de color marfil crema y los conductores son de 0,50 mm de sección.

2 Cable plano: suele disponer entre 2 y 8 hilos formando pares. Es muy utilizado en la construcción de latiguillos de conexión entre el terminal telefónico y la roseta.

El conexionado del terminal telefónico se realiza mediante rosetas de conexión con terminales RJ, y en el caso de usar líneas ADSL se equipará con microfiltros entre la roseta y el terminal telefónico para evitar interferencias con el módem o ruter.

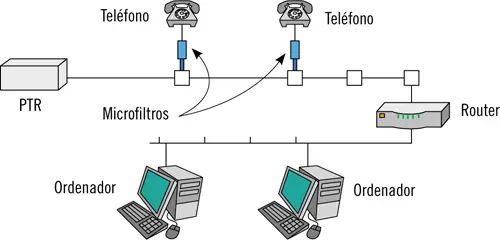

Ejemplo de instalación telefónica unilínea con ADSL

La tendencia en las instalaciones de telecomunicaciones se orienta en un claro sentido de unificación de recursos. Cada vez más ambos campos, comunicaciones e informática, se encuentran estrechamente vinculados. Los sistemas de cableado estructurado constituyen una plataforma universal por donde se transmiten tanto voz como datos e imágenes, y forman una herramienta imprescindible para la construcción de edificios modernos y la modernización de los ya construidos. Todos los servicios para las transmisiones de voz y datos en el edificio se hacen conducir a través de un sistema de cableado en común.

Este tipo de instalaciones se constituyen formando una red en estrella desde la central de conmutación privada hasta los puntos de conexión telefónica, constituyendo el cableado horizontal.

El cableado horizontal incorpora las conexiones que se extienden desde la salida de área de trabajo de telecomunicaciones (terminal telefónico) hasta el cuarto de telecomunicaciones.

Además de las comunicaciones horizontales entre central y terminales existen unos enlaces con la central pública u otras centrales privadas de orden superior, si la instalación está integrada en una red privada. Estos enlaces constituyen la red de conexión vertical, que puede soportar un mayor ancho de banda. En general suelen estar constituidos por fibra óptica o por sistemas de transmisión multiplex.

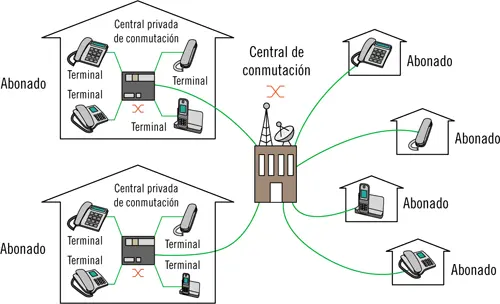

Ejemplo de conexión de sistemas unilínea y multilínea con central pública

En una instalación telefónica existen parámetros definidos por criterios de concepción del diseño y parámetros delimitados por los medios físicos.

Las especificaciones de un proyecto de sistema de telefonía deben recoger con precisión los requerimientos, prestaciones funcionales y técnicas tales como:

1 Número de extensiones.

2 Máxima ampliación del sistema, teniendo en cuenta futuras necesidades de líneas.

3 Capacidad de intercomunicación.

4 Posibilidades de intercomunicación.

5 Límite de distancia entre central y terminal.

La transmisión de una señal supone el paso de la misma a través de un determinado medio (aire, cables, etc.). Debido a diferentes fenómenos físicos, la señal que llega al receptor difiere de la emitida por el transmisor: la señal perderá energía y la información se deteriorará. Esto hace que la señal llegue al destino atenuada y deformada. Los fenómenos que deforman la señal son el ruido, la distorsión y la atenuación.

Importante

El ruido, la distorsión y la atenuación son los fenómenos que deforman la señal.

Se llama ruido a toda perturbación o interferencia no deseada que se produce en la transmisión y que se añade a la señal útil. El ruido puede ser causado por perturbaciones electromagnéticas externas (tormentas, instalaciones industriales, etc.), y también puede tener su origen en el propio sistema de comunicación (por ejemplo, el ruido térmico producido por el movimiento de los electrones dentro del conductor). Cada uno tiene sus propias características, así mientras la aparición de ruido electromagnético es aleatoria y poco predecible, el ruido térmico es de magnitud conocida.
