Mediante conexiones de hilos puentes se interconectan los pares de la red exterior (regleta vertical) con un número del centro de conmutación (regleta horizontal).

Canalizaciones subterráneas

Los conductos mediante los cuales se distribuyen los pares de cables por la red exterior están unidos mediante cámaras de registro, que permiten el doblaje correcto de las mangueras y realizar los empalmes.

Cajas terminales

Pueden ser interiores o exteriores. A partir de este punto comienza la red de dispersión, es decir, el cableado que permite acceder hasta los usuarios mediante las acometidas adecuadas según la normativa ICT.

Recuerde

Cada operadora utiliza el bucle local más adecuado a los servicios que ofrece. En el caso de las operadoras de telefonía tradicionales utilizan la red de distribución mediante pares y las nuevas operadoras o regionales lo combinan con cables coaxiales o fibra óptica, denominándose bucle local multiservicio.

Bucle local inalámbrico

El Sistema de Distribución Local Multipunto o LMDS (del inglés Local Multipoint Distribution Service) se basa en una tecnología de conexión vía radio inalámbrica que permite, gracias a su ancho de banda, el despliegue de servicios fijos de voz, acceso a Internet, comunicaciones de datos en redes privadas, y video bajo demanda.

Este tipo de bucle aprovecha la estructura común de infraestructura del edificio para comunicar al usuario con una unidad externa vía radio, aunque este sistema está limitado a distancias de 15 kilómetros desde el abonado, con visibilidad directa, hasta la estación base repetidora.

La tecnología LMDS usa señales en la banda de las microondas, en concreto la banda Ka (en torno a los 28 GHz, dependiente de las licencias de uso de espectro radioeléctrico del país), por lo que la distancia de transmisión es corta (a esto se debe la palabra ‘local’ en el nombre de la tecnología), ya que a tan altas frecuencias la reflexión de las señales es considerable. Pero también en muchos países europeos se trabaja en 3,4-3,5 GHz.

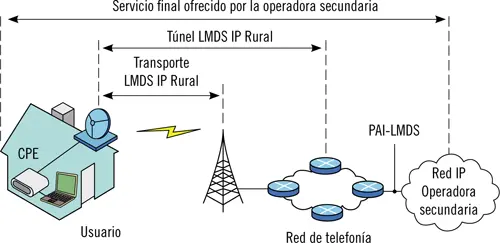

Ejemplo de bucle local inalámbrico

En 1984 la CCITT definía la RDSI (Red Digital de Servicios Integrados), como una red evolucionada de una red tradicional telefónica, que proporciona conectividad digital, soportando un amplio abanico de servicios ya sean vocales u otros y a la que los usuarios pueden tener acceso mediante dispositivos o interfaces multiservicio.

La característica clave de la RDSI es que integra voz y datos en la misma línea, añadiendo características que no estaban disponibles en el sistema de teléfono clásico.

En función de la capacidad de transferencia de información entre el usuario y la red, la norma ITU-T ha definido los siguientes tipos de acceso a la red de servicios integrales:

1 Acceso Básico (BRI). Es conocido como 2B+D. Está compuesto por dos canales B full-duplex de 64 kbps (para voz o datos) y un canal D full-duplex de 16 kbps (para la realización de llamadas y otros tipos de señalización entre dispositivos de la red), lo que da una capacidad de 144 kbps de transmisión entre el usuario de acceso y la central. Con la división por tramas, la sincronización y otros bits adicionales dan una velocidad total en el punto de acceso básico de 192 kbps (2B+D+señalización+framing).

2 Acceso Primario (PRI). El acceso primario está destinado a usuarios con requisitos de capacidad mayores, tales como oficinas, centrales PBX o red local. La característica de este concepto es 30B+D, compuesto por 30 canales B de 64 kbps (para voz y datos) y un canal D de 64 kbps (para la realización de la llamada y señalización entre dispositivos de la red), lo que da una capacidad de 1984 kbps de transmisión entre el usuario y la central. En Europa la velocidad estándar es 2.048 Mbps, 30 canales B más un canal D de 64 kbps (30B(64)+D(64)+ señalización+framing(64) 2048 kbps). Nota: El canal D, también denominado de señalización, permite el establecimiento, monitorización y control de la conexión RDSI, siendo incluso el responsable de generar los timbres de llamada.

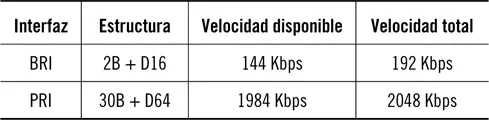

Cuadro-resumen de acceso a la red de servicios integrados

1 RDSI de banda ancha. La RDSI de banda ancha se desarrolla para los servicios que requieren velocidades superiores a 2 Mbps. Esta red permite la transmisión de datos de hasta 34 Mbps, y el acceso hasta el abonado se realiza mediante una línea de fibra óptica.

Componentes de la RDSI

En la siguiente figura se puede ver la configuración de referencia de acceso de usuario, según ITU-T:

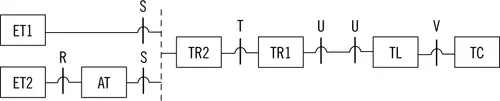

Configuración y puntos de referencia del acceso de usuario de la red RDSI

En ella se puede observar diversos equipos o pares de equipos (denominados agrupaciones funcionales) y puntos de referencia. Los equipos son:

1 Equipo terminal (ET1): designa a un dispositivo que sea compatible con la red RDSI, por lo que puede conectarse directamente a una terminación de red de tipo básico o primario sin necesidad de equipo adicional.

2 Equipo terminal 2 (ET2): designa a un dispositivo que no es compatible con RDSI y requiere un adaptador de terminal.

3 Adaptador de terminal (AT): convierte las señales eléctricas estándares en la forma utilizada por RDSI, de tal modo que los terminales ET2 se puedan utilizar en la red RDSI.

4 Terminación de red de tipo 1 (TR1): permite la conexión y la conversión de señales al bucle local convencional.

5 Terminación de red de tipo 2 (TR2): dirige el tráfico hacia y desde diferentes dispositivos de abonado y el TR1.

6 Terminación de línea (TL): es el equivalente al TR1 en la central local.

7 Terminación de central (TC): conecta los canales de información con las etapas de conmutación de la central

Los puntos de referencia son los que se exponen a continuación:

1 R: corresponde al punto de conexión entre un terminal no compatible con RDSI y un adaptador de terminal.

2 S: hace referencia a la conexión física de salida desde la NT2 a la red RDSI.

3 T: es el punto en el que TR2 se conecta a la red RDSI.

4 U: es el punto de referencia en el que la TR1 se conecta a la red RDSI.

5 V: es el punto que dentro de la central local RDSI separa los elementos de transmisión y los de conmutación.

Tradicionalmente a los edificios se les ha dotado de las infraestructuras de telecomunicaciones conforme se han ido necesitando: si hacen falta nuevas líneas de teléfonos se han instalado nuevos cables y así sucesivamente.

Con los nuevos equipos de telecomunicaciones y sistemas de control se hace necesaria una red de distribución que facilite tener un acceso organizado y estructurado, permitiendo articular una red con infraestructura común, posibilidad de interconexión interior y, en determinados casos, comunicada con un centro de control. Una red de cableado estructurado como el PDS (Premised Distribution System), soportaría todas las comunicaciones. El cableado estructurado es un sistema de cableado abierto, que se diseña para ser independiente tanto del proveedor como de la aplicación, lo que permite utilizar los mismos cables aunque los equipos cambien. En el cableado estructurado la red se divide en tramos que pueden tratarse por separado, permitiendo modificar cada tramo sin que esto afecte al resto de tramos.
