El cableado estructurado es un sistema que permite utilizar los mismos cables aunque los equipos cambien.

Frente al cableado tradicional, el cableado estructurado ofrece las siguientes ventajas:

1 Trazados homogéneos.

2 Fácil traslado de equipos.

3 Convivencia de distintos sistemas sobre el mismo soporte físico.

4 Transmisión a altas velocidades para redes.

5 Mantenimiento más eficiente, rápido y sencillo.

6 Fácil implementación de nuevos equipos.

En el ejemplo de la figura se puede ver como al edificio de oficinas se le ha dotado de un cableado estructurado desde las tomas en cada planta a un repartidor situado en un rack común, que está equipado con repartidores tipo patch.

Esta tipología permite asociar cualquier toma del edificio con cualquier posición del servidor de datos, servidor de voz, etc. Al trasladar la oficina 1 a la oficina 3 tan solo ha sido necesario cambiar los latiguillos de conexión en el rack para asociarlos a las nuevas tomas, quedando las antiguas sin servicio y libres para posteriores usos.

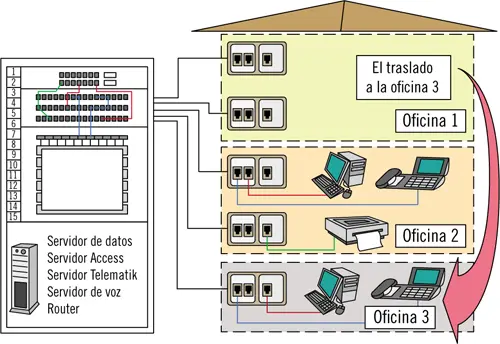

Ejemplo de cableado estructurado en un edificio de oficinas

La dimensión de una red PDS puede variar desde un sistema simple, como el visto en el ejemplo, a redes complejas en las que se integran telefonía, interfonía, CCTV, control de acceso, megafonía, etc.

Nota

CCTV son las siglas en inglés de closed circuit televisión, circuito cerrado de televisión.

En estos sistemas existe una parte de la red que soporta un elevado tráfico; a esta parte de la red se la denomina redes verticales y normalmente están constituidas por cables de fibra óptica.

Las redes que dan servicios a los puntos terminales, redes horizontales, están constituidas por cableado de cobre; estos se clasifican por categorías en función de la velocidad de transmisión que soportan. Actualmente existen siete categorías, aunque en cableado estructurado los requerimientos mínimos exigibles hoy en día corresponden a la categoría 5. Los elementos que cumplen con la categoría 5 permiten transmitir datos hasta 100 Mbps y las características de transmisión del medio están especificadas hasta una frecuencia superior de 100 MHz. Este cable consta de cuatro pares trenzados de hilo de cobre.

Ejemplo de cable categoría 5 con conector RJ45

La línea de abonado digital asimétrica (Asymmetric Digital Subscriber Line) es una tecnología que permite la transmisión de datos a alta velocidad sobre el par simétrico de cobre de la línea tradicional de telefonía. Trasmite por el mismo portador un circuito de telefonía y otro de datos. Con este sistema las operadoras pueden aprovechar la red de cobre tradicional implementado nuevos servicios.

Importante

Con la ADSL las operadoras pueden aprovechar la red de cobre tradicional implementado nuevos servicios.

Existe toda una serie de tecnologías digitales que funcionan sobre par de cobre, y que constituyen lo que se ha llamado familia xDSL, donde la ‘x’ corresponde al tipo de tecnología. En esta familia se puede encontrar las siguientes tipologías:

1 HDSL (High Bit Rate DSL): permite constituir líneas de 2 y 8 Mbps de forma simétrica (las velocidades red-usuario y usuario-red son idénticas) para circuitos punto a punto. Se utiliza para cubrir necesidades de empresas.

2 ADSL: circuitos asimétricos para transmisión de datos y telefonía, se caracteriza por tener un ancho de banda reservado para el circuito de subida sensiblemente inferior que el circuito de bajada.

3 VDSL (Very High Bit Rate DSL): es otra conexión asimétrica que se diferencia del ADSL en que el ancho de banda de bajada es muy superior para transportar señales de televisión. Es la más rápida de las tecnologías.

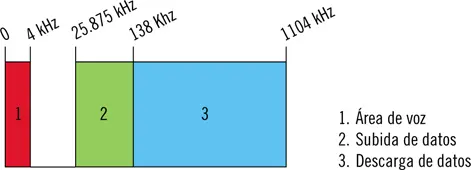

Distribución del ancho de banda usado en ADSL

Como se observa en la figura, la zona 1 corresponde al ancho de banda del circuito de telefonía, la zona 2 al circuito de subida de datos y la zona 3 al de bajada o descarga de datos.

En la tecnología ASDL y VDSL los equipos se encuentran situados en las centrales telefónicas. La señal proveniente del abonado se pasa por filtros pasa-banda (splitter) cuya única función es separar las dos señales que van por la línea de transmisión, la de telefonía vocal (bajas frecuencias) y la de datos (altas frecuencias). Las señales de frecuencia inferior a 4 KHz al ser separadas son enviadas a la central de telefonía y el resto al nodo ADSL para su gestión y acceso a la red Gigabit (Internet).

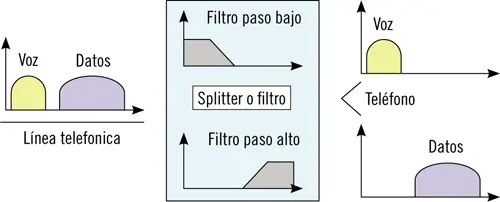

Separación de las señales de voz y datos

Los nodos que se están instalando actualmente en España son suministrados, principalmente, por Lucent Technologies y Huawei. Los equipos de última generación permiten servicios integrados de ADSL y VDSL, llegando estos últimos a velocidades de descarga de 34 Mbps.

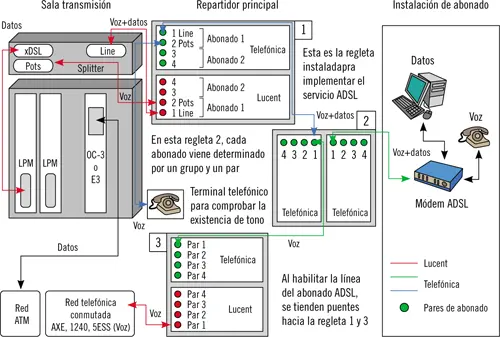

Ejemplo de conexionado para un nodo de Lucent Technologies

En el ejemplo podemos observar:

1 Repartidor del nodo ADSL.

2 Repartidor principal, lado vertical, de la central de conmutación.

3 Repartidor principal, lado horizontal, de la central de conmutación.

Recuerde

El par de cobre se comporta como un condensador aumentando su capacidad con la distancia. Al ser la resistencia que presentan entre sí los hilos del par inversamente proporcional a la frecuencia y capacidad, su uso está limitado por la distancia del par entre el abonado y la central, alrededor de 5,5 km. Es la causa por la que antes de darse de alta en este servicio debe comprobarse la distancia del abonado a la central.

Aplicación práctica

Entre las tecnologías DSL (línea de abonado digital) que se están usando en la actualidad, ADSL, HDSL y VDSL, ¿qué tipo se ajusta mejor para cada una de las aplicaciones siguientes?

1 Un abonado que requiera línea telefónica y acceso a Internet.

2 Realizar un enlace para una empresa de servicios.

3 Un abonado que requiera una línea telefónica, acceso a Internet y televisión por cable.
