Luis Campanario Felardo - Instalaciones de telefonía y comunicación interior. ELES0108

SOLUCIÓN

La solución tecnológica a cada necesidad sería:

1 Un abonado que requiera línea telefónica y acceso a Internet: ADSL.

2 Realizar un enlace para una empresa de servicios: HDSL.

3 Un abonado que requiera una línea telefónica, acceso a Internet y televisión por cable: VDSL.

Un sistema telefónico debe estar diseñado de manera que permita a cualquier pareja de terminales comunicarse con calidad suficiente, independiente del lugar donde se encuentren. Por ello la red se diseña atendiendo a los principios de:

1 Conectividad: establece una conexión permanente o temporal entre dos terminales.

2 Jerarquización: establece que cada nodo inferior dependa exclusivamente de un nodo de orden superior. Agrupa un número de usuarios en torno a una central, otros en torno a otra y así sucesivamente.

3 Calidad: una red telefónica no dispone de un mismo número de circuitos que usuarios tiene, por lo que se puede provocar en un determinado momento que exista bloqueo como consecuencia de un número de peticiones de conexión muy elevado.

Cada nueva tecnología de red ha supuesto una evolución y mejora sobre las anteriores, si bien no todas han tenido la misma repercusión. La Red Telefónica Básica (RTB) era originalmente una red completamente analógica, que transportaba un gran número de canales telefónicos sobre cable coaxial. Para la trasmisión se utilizaban técnicas de multiplexado por división de frecuencia. En origen se diseñó para la transmisión de señales de voz, aunque también puede transportar datos, como por ejemplo en la transmisión de fax.

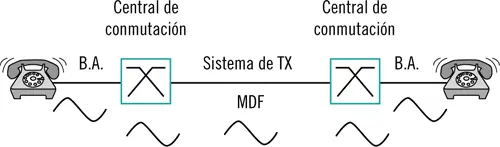

Red telefónica básica (RTB) completamente analógica

Importante

La Red Telefónica Básica además de voz puede transportar datos, , como por ejemplo en la transmisión de fax.

Posteriormente, las centrales telefónicas introdujeron la tecnología digital con la digitalización de los sistemas de transmisión, lo que supuso la introducción de convertidores analógico/digitales a la salida de los conmutadores.

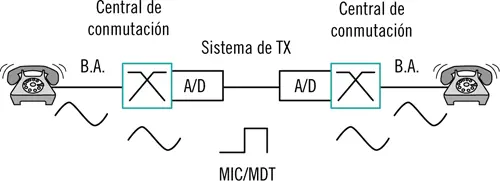

Digitalización de los sistemas de transmisión

Tras esto se digitaliza también la conmutación, con lo cual la conversión analógico/digital se produce antes de entrar en el conmutador; y así mientras que los medios de transmisión y conmutación son digitales, el bucle del abonado (B.A.) sigue siendo analógico. Esto supuso una mejora en la calidad de la señal de voz y un incremento en la cantidad de llamadas que podían establecerse simultáneamente. Así surgió la tecnología RDI, con la que se obtienen los beneficios de la tecnología digital, pero de forma más económica, ya que la introducción de la tecnología digital en el bucle del abonado suponía unos costes demasiado elevados.

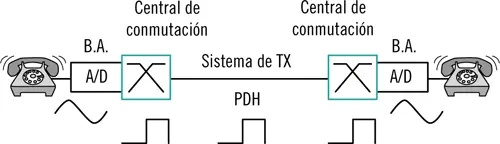

Digitalización de la conmutación

Con la digitalización del bucle del abonado se llega a la Red Digital de Servicios Integrados (RDSI), que proporciona conexión digital, de extremo a extremo de la línea y da soporte a un amplio rango de servicios. Entre las ventajas que proporciona el uso de tecnología RDSI destacan la mayor velocidad de transferencia de datos, menor tiempo para establecer la comunicación que en una red con señal analógica, posibilidad de transmitir simultáneamente datos digitales de diferentes fuentes y hacer que lleguen cada uno a su destino, etc. Así, la red RDSI no solo permite establecer comunicaciones de voz, sino que permite servicios como la transmisión de datos informáticos, videoconferencia, conexión a Internet, y otros como gestión de llamadas, identificación del origen, etc.

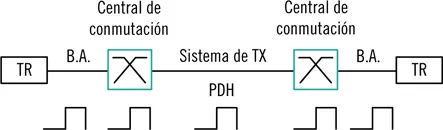

Digitalización del bucle del abonado

A pesar de las múltiples ventajas que para la comunicación supuso la tecnología de red RDSI, el ADSL la relegó rápidamente, ya que el ADSL transformaba las líneas telefónicas del abonado en líneas de alta velocidad, facilitando el acceso a todos los servicios de Internet de alta velocidad (hasta 2 Mbps), así como: el acceso a redes corporativas para aplicaciones como teletrabajo, aplicaciones multimedia, videoconferencias, juegos on-line, además de los servicios de voz, ya que el ADSL puede coincidir con el servicio telefónico en el mismo bucle de abonado.

Las redes interiores PDS son empleadas en hospitales, edificios industriales, red de metro, etc., siendo el cableado estructurado utilizado no solo para redes de telefonía privada sino que es extensible a sistemas de transmisión de datos y control. Son numerosas las empresas que recurren al cableado estructurado como sistema de administración de los servicios que implican información y control en una edificación. Así se emplea:

1 En todos aquellos edificios donde el número de teléfonos y puestos informáticos es muy alto.

2 En aquellos edificios en los que se requiere una conexión de elevada calidad y rápida transmisión de datos.

3 En aquellas instalaciones donde la flexibilidad sea un factor a tener en cuenta.

Lo que hace que la información se transmita a través de los sistemas de transmisión de las redes es la variación en el tiempo de propiedades físicas como el voltaje y la corriente, lo que permite analizar el comportamiento de las señales de forma matemática.

Se define señal como la variación en el tiempo de una magnitud de la onda electromagnética, como puede ser la intensidad, frecuencia, etc., que se utiliza para transmitir información.

Nota

Las ondas electromagnéticas se pueden definir como una perturbación de energía que se propaga en un medio.

Una señal analógica es una magnitud física variable en el tiempo. Dentro de un mismo rango puede tomar valores infinitos de amplitud; por tanto se trata de una señal continua.

Una señal digital es una magnitud física variable en el tiempo. Dentro de un mismo rango puede tomar un conjunto finito de valores de amplitud. Las señales digitales suelen representar sus valores mediante el sistema binario de ‘0’ y ‘1’ lógicos. Se trata de señales discretas, ya que solo pueden tomar determinado número de valores.

Señal analógica y señal digital

Las magnitudes que determinan las características de las ondas electromagnéticas en los equipos de telecomunicaciones son:

1 Amplitud (A). Es el valor que presenta la señal en un instante determinado. Se mide en voltios (V).

2 Periodo (T). Es el tiempo que tarda la onda en completar un ciclo. En una onda senoidal el periodo es un ciclo, 360° o 2 p radianes. La unidad de medida es el segundo (s).
