Sockets

Un socket es un punto final de comunicación. Se trataría como un punto de acceso que permite la comunicación. El socket queda caracterizado por una dirección IP, un protocolo de transporte: TCP o UDP; y un puerto.

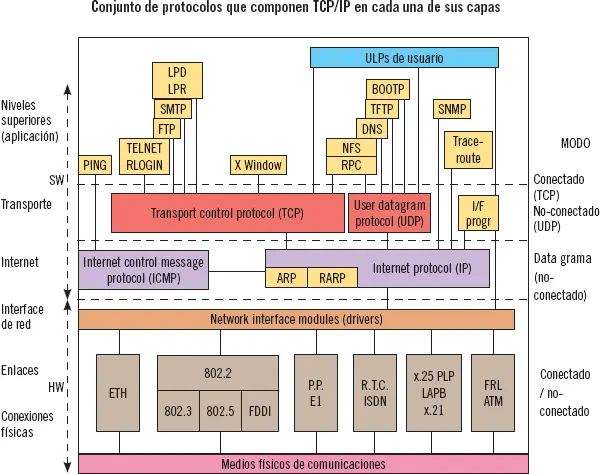

Capa de Internet

Esta capa contiene los protocolos IP (Internet Protocol) e ICMP (Internet Control Message Protocol).

La capa de Internet tiene como principal objetivo el encaminamiento de los paquetes hacia la red destino. En esta capa se hace necesario un concepto de direccionamiento a la misma vez que una manera de permitir identificar un destino lógico. Ese concepto es el de dirección IP.

Direccionamiento IP

Las direcciones en Internet se representan mediante un valor binario de 32 bits, representado generalmente como cuatro números decimales separados por puntos, como por ejemplo, 9.134.12.54. Para que un dispositivo esté conectado a una red necesita que se le asigne una dirección IP válida. La dirección IP está compuesta de dos partes: una de ellas representa la red y la otra representa la máquina dentro de la red.

Existen cinco tipos de direcciones IP:

1 Clase A. Son direcciones que usan 7 bits para identificar la red, y 24 bits para la máquina dentro de la red. Esto permite 126 redes distintas, cada una con 16777214 máquinas en cada red. El rango de direcciones va de 1.0.0.0 a 127.255.255.255.

2 Clase B. Son direcciones que usan 14 bits para identificar la red y 16 bits para la máquina dentro de la red, lo que permite 16382 redes distintas, cada una con 65534 máquinas. El rango de direcciones va de 128.0.0.0 a 191.255.255.255.

3 Clase C. Son direcciones que usan 21 bits para identificar la red y 8 bits para la máquina dentro de la red. Se permiten 2097150 redes distintas, con 254 máquinas cada una. El rango de direcciones va de 192.0.0.0 a 223.255.255.255.

4 Clase D. Estas direcciones son reservadas para multicasting (envío de un mismo paquete a todos los equipos que se encuentran en la red definida por la dirección IP dada). El rango de direcciones va de 224.0.0.0 a 239.255.255.255.

5 Clase E. Son reservadas para uso futuro o experimental. El rango de direcciones va de 240.0.0.0 a 255.255.255.255.

Por lo tanto, existe una clasificación de las posibles direcciones que se asignan a un dispositivo en función de lo extensa que sea la red donde se encuentra este dispositivo. Debido al gran crecimiento de Internet, actualmente el número de redes en uso de clase B y clase C ha llegado casi al límite.

La máscara de redes un valor binario de 32 bits que se utiliza para poder discriminar cuál es la parte de red y cuál es la parte de host de una dirección IP.

Actividades

4. Explique brevemente al menos dos maneras de averiguar la dirección IP que tiene asignada su ordenador en la red.

Aplicación práctica

Suponga que a la dirección 150.20.247.0 se le aplica la máscara de subred 255.255.240.0. Obtenga el identificador de red y de host.

SOLUCIÓN

En este caso, la separación de las partes de red y de host no es tan inmediata. Esto es debido a que en el byte de la máscara de valor 240, parte de sus bits están a ‘1’ y otra parte a ‘0’. Resultará más fácil interpretar la dirección si se descompone en binario el byte de la máscara de valor 240, así como el byte correspondiente en la dirección IP, y se contrasta, tal y como se muestra a continuación:

150.20.11110000.0 = 150.20.240.0

El análisis anterior indica que la forma habitual de expresar el significado de la dirección 150.20.247.35 con máscara 255.255.240.0 sería: host 1827 en la subred 150.20.240.0. El número de host se calcula traduciendo a decimal el número binario correspondiente a la parte de host de la dirección.

IP

IP es el protocolo que se encarga del enrutamiento de los datagramas entre dos redes que no se encuentran en la misma ubicación geográfica. Para que exista conexión a este nivel se debe conocer cuál es la dirección IP del destino al que se quiere enviar el mensaje. Es un protocolo no orientado a la conexión y sin comprobación de errores. Estas funciones serán objetivo de las capas superiores.

Por lo tanto, el protocolo IP añade información de encaminamiento al datagrama para que este sea capaz de seguir una ruta que alcance su destino a través de la red.

ICMP

ICMP es un protocolo de la capa de Internet pero tiene la particularidad de que depende directamente del protocolo IP, por lo tanto se podría ver como un peldaño por encima en la jerarquía de protocolos. ICMP se desarrolló principalmente para monitorizar el estado de la red y, por lo tanto, para enviar mensajes de control de flujo, detección de destinos inalcanzables, redireccionamiento de rutas, etc. Pero también, se puede usar como herramienta para probar la conectividad de una red.

Capa de red

La capa de red es la que se encuentra conectada de forma directa al medio físico de transmisión. Esta capa se encarga de transformar el datagrama que suministra la capa IP en una trama de bits. Además, es la capa que añade la información necesaria para traducir la dirección IP de la máquina en la dirección física, (MAC), necesaria para dirigir el mensaje a la interfaz de red de la máquina destino.

Esta capa está compuesta de los protocolos que se encargan de establecer las características físicas para que el mensaje se transmita por el medio físico. Ejemplos: ETHERNET, FDDI, etc.

ARP

Cuando un datagrama llega a la red que contiene el equipo de destino, necesita saber identificar cuál es la máquina del extremo de la comunicación. El protocolo ARP se encarga de obtener la dirección MAC a partir de la dirección IP del datagrama mediante una consulta a todas las máquinas conectadas a la red. Una vez conseguida la MAC, el datagrama es enviado a la red y la interfaz de red correspondiente se hará cargo del datagrama.

Actividades

5. Busque información sobre la relación que existe entre el modelo OSI y el conjunto de protocolos TCP/IP. Realice un resumen o una tabla comparativa.

Configurando TCP/IP

Para el uso del protocolo TCP/IP es necesario la configuración del software específico que permita al equipo informático acceder a los mecanismos que posibilitan una comunicación a través de la red.

Los pasos a seguir son independientes del tipo de conexión que se realice:

1 Configurar el equipo físico: instalación de la tarjeta de red.

2 Instalación del software de red: este tipo de software es proporcionado por el sistema operativo.
