Las conexiones entre los puntos de vaciado y desagües se realizarán de forma que el paso del agua quede perfectamente visible.

Los botellines de purga serán siempre accesibles y siempre que sea posible, deben conducirse a un lugar visible.

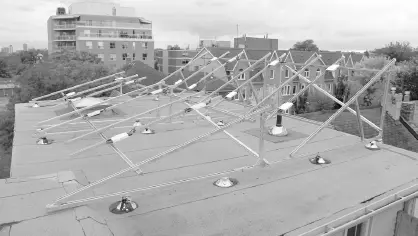

2.1. Montaje de estructura soporte y colectores

La estructura soporte se fijará al edificio de forma que resista las cargas a que estará sometida.

La sujeción de los colectores a la estructura resistirá las cargas del viento y nieve, pero el sistema de fijación permitirá, si fuera necesario, el movimiento del colector de forma que no se transmitan esfuerzos de dilatación.

La instalación permitirá el acceso a los colectores de forma que su desmontaje - фото 3

La instalación permitirá el acceso a los colectores de forma que su desmontaje sea posible en caso de rotura, pudiendo desmontar cada colector con el mínimo de actuaciones sobre los demás.

La conexión entre colectores podrá realizarse con accesorios metálicos, manguitos flexibles o tubería flexible. Se prestará especial atención en asegurar la durabilidad y estanqueidad de las conexiones.

Las tuberías flexibles se conectarán a los colectores utilizando, preferentemente, accesorios para mangueras flexibles.

El montaje de las tuberías flexibles evitará que la tubería quede retorcida y que se produzcan radios de cobertura superior a los especificados por el fabricante.

Los conductos de drenaje de la batería de colectores se diseñarán, en lo posible, de forma que no puedan congelarse.

La tubería de conexión entre los colectores y las válvulas de seguridad tendrá la menor longitud posible y no se instalarán llaves o válvulas que puedan obstruirse por suciedad y otras restricciones entre ambos.

El Instalador evitará que los colectores queden expuestos al sol por períodos prolongados durante el montaje. En este período, las conexiones del colector deben estar abiertas a la atmósfera, pero impidiendo la entrada de suciedad.

Terminado el montaje, durante el tiempo previo al arranque de la instalación, si se prevé que este pueda prolongarse, el suministrador procederá a tapar los colectores.

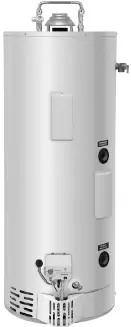

2.2. Montaje de acumulador

La estructura soporte para depósitos y su fijación se realizará según la normativa vigente.

La estructura soporte y su fijación para depósitos de más de 1.000 l situados en cubiertas o pisos deberá ser diseñada por un profesional competente. La ubicación de los acumuladores y sus estructuras de sujeción cuando se sitúen en cubiertas de piso tendrá en cuenta las características de la edificación y requerirá para depósitos de más de 300 l el diseño de un profesional competente.

23 Montaje de intercambiador Se considerarán las especificaciones de montaje - фото 4

2.3. Montaje de intercambiador

Se considerarán las especificaciones de montaje del fabricante.

Se tendrá en cuenta la accesibilidad del intercambiador, para operaciones de sustitución o reparación.

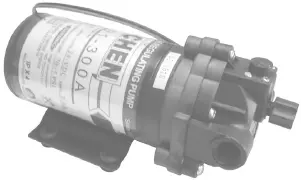

2.4. Montaje de bomba

Las bombas en línea se instalarán con el eje de rotación horizontal y con espacio suficiente para que puedan ser desmontadas con facilidad, sin necesidad de desarmar las tuberías adyacentes.

El diámetro de las tuberías de acoplamiento no podrá ser nunca inferior al diámetro de la boca de aspiración de la bomba.

Las tuberías conectadas a las bombas en línea se soportarán en las - фото 5

Las tuberías conectadas a las bombas en línea se soportarán en las inmediaciones de las bombas de forma que no provoquen esfuerzos recíprocos. La conexión de las tuberías a las bombas no podrá provocar esfuerzos recíprocos (se utilizarán manguitos antivibratorios cuando la potencia de accionamiento sea superior a 700 W).

Todas las bombas estarán dotadas de tomas para la medición de presiones en aspiración e impulsión.

Todas las bombas deberán protegerse, aguas arriba, por medio de la instalación de un filtro de malla o tela metálica.

Cuando se monten bombas con prensa-estopas, se instalarán sistemas de llenado automáticos.

картинка 6

Recuerde

Las bombas en línea se instalarán con el eje de rotación horizontal y con espacio suficiente para que puedan ser desmontadas con facilidad, sin necesidad de desarmar las tuberías adyacentes.

2.5. Montaje de tuberías y accesorios

Antes del montaje, deberá comprobarse que las tuberías no estén rotas, fisuradas, dobladas, aplastadas, oxidadas o de cualquier manera dañadas. Se almacenarán en lugares donde estén protegidas contra los agentes atmosféricos. En su manipulación se evitarán roces, rodaduras y arrastres, que podrían dañar la resistencia mecánica, las superficies calibradas de las extremidades o las protecciones anticorrosión.

Las piezas especiales, manguitos, gomas de estanqueidad, etc., se guardarán en locales cerrados.

Las tuberías serán instaladas de forma ordenada, utilizando fundamentalmente tres ejes perpendiculares entre sí y paralelos a elementos estructurales del edificio, salvo las pendientes que deban darse.

Las tuberías se instalarán lo más próximo posible a paramentos, dejando el espacio suficiente para manipular el aislamiento y los accesorios. En cualquier caso, la distancia mínima de las tuberías o sus accesorios a elementos estructurales será de 5 cm.

Las tuberías discurrirán siempre por debajo de canalizaciones eléctricas que crucen o corran paralelamente.

La distancia en línea recta entre la superficie exterior de la tubería, con su eventual aislamiento, y la del cable o tubo protector no debe ser inferior a la siguiente:

1 5 cm para cables bajo tubo con tensión inferior a 1.000 V.

2 30 cm para cables sin protección con tensión inferior a 1.000 V.

3 50 cm para cables con tensión superior a 1.000 V.

Las tuberías no se instalarán nunca encima de equipos eléctricos como cuadros o motores.

No se permitirá la instalación de tuberías en hueco y salas de máquinas de ascensores, centros de transformación, chimeneas y conductos de climatización o ventilación.

Las conexiones de las tuberías a los componentes se realizarán de forma que no se transmitan esfuerzos mecánicos.

Las conexiones de componentes al circuito deben ser fácilmente desmontables por bridas o racores, con el fin de facilitar su sustitución o reparación.

Los cambios de sección en tuberías horizontales se realizarán de forma que evite la formación de bolsas de aire, mediante manguitos de reducción excéntricos o enrasado de generatrices superiores para uniones soldadas.

Para evitar la formación de bolsas de aire, los tramos horizontales de tubería se montarán siempre con una pendiente ascendente en el sentido de circulación.

Se facilitarán las dilataciones de tuberías utilizando los cambios de dirección o dilatadores axiales.

Las uniones de tuberías de acero podrán ser por soldadura o roscadas. Las uniones con valvulería y equipos podrán ser roscadas hasta 2”. Para diámetros superiores, se realizarán las uniones por bridas.

En ningún caso se permitirán las soldaduras en tuberías galvanizadas.

Las uniones de tuberías de cobre se realizarán mediante manguitos soldados por capilaridad. Las uniones entre tubos de acero galvanizado y cobre se harán por medio de juntas dieléctricas. En circuitos abiertos, el sentido de flujo del agua deberá ser siempre del acero al cobre.
