Si es necesario, no dude en aplicar un zoom mucho más concreto sobre la parte del dibujo en la que está trabajando para poder proceder con mayor precisión.

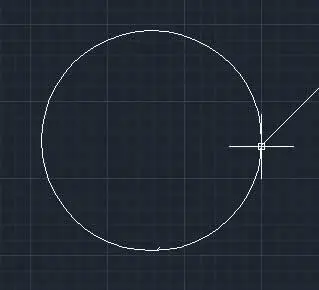

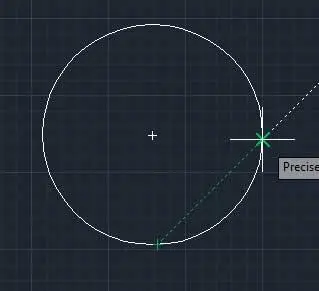

8El primer paso consiste en designar el objeto que deseamos partir; tenga en cuenta que, el punto designado en el objeto constituye el primer punto de ruptura. Por ello, haga clic en el extremo inferior de la línea oblicua que atraviesa el círculo para designarlo como primer punto. ( 7)

Por defecto, el punto designado en el objeto constituye el primer punto de ruptura. Para designar dos puntos de ruptura diferentes, escriba p(Primero) y precise el primer punto de ruptura.

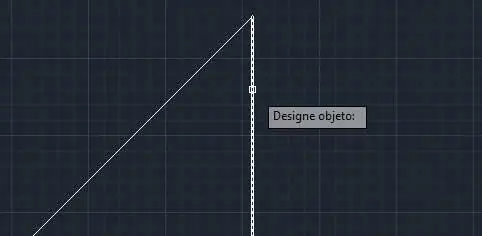

9A continuación, haga clic sobre el punto en que intersecan la línea y el círculo para designarlo como segundo punto de ruptura ( 8)y compruebe como, efectivamente, el fragmento de línea desaparece. ( 9)

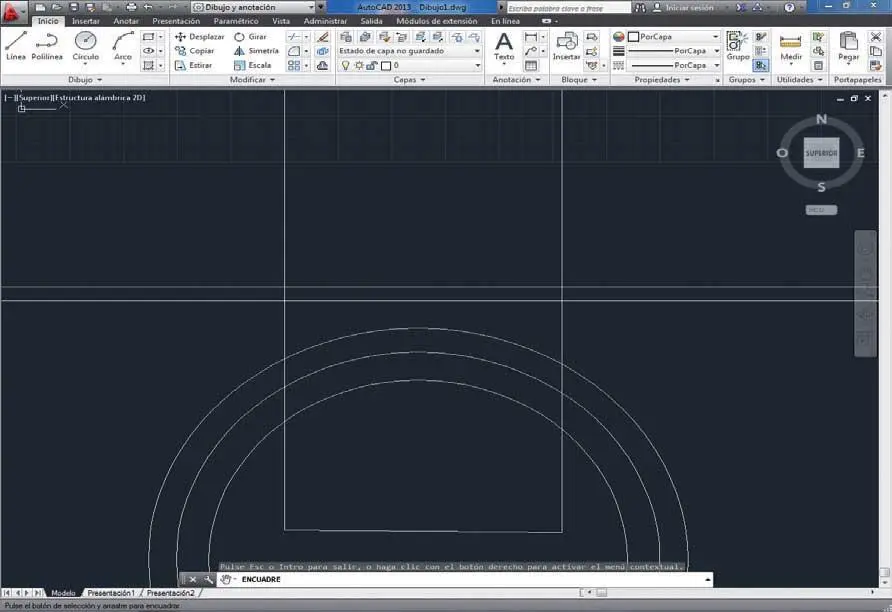

10Aplicaremos una vez más la herramienta Partir,esta vez sobre un fragmento de una línea curva. Para ello, utilizando el comando Encuadre,desplace la visualización del dibujo hacia abajo hasta centrar en pantalla la parte superior de los círculos concéntricos que hacen las veces de posavasos. ( 10)

Recuerde que una vez utilizada la herramienta Encuadredebe pulsar la tecla Escapeo Introde su teclado para salir de ella.

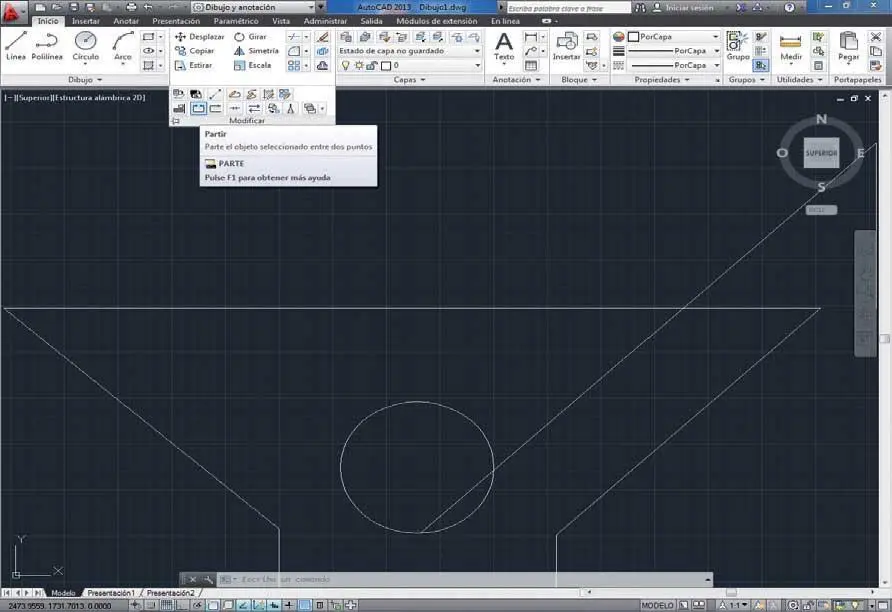

11Despliegue el grupo de herramientas Modificary haga clic sobre el comando Partir.

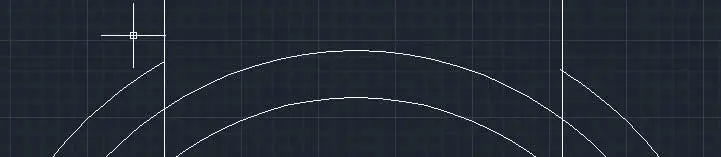

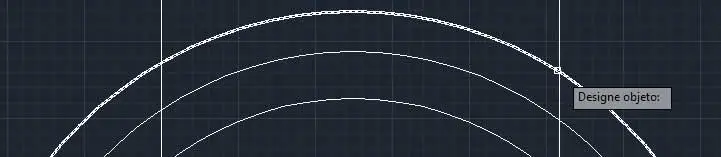

12A continuación, haga clic sobre el extremo derecho de la parte del círculo mayor incluida entre las dos líneas ( 11)y pulse en el extremo izquierdo para eliminar esta parte del círculo. ( 12)(Resulta imprescindible que realice la selección de derecha a izquierda, puesto que si no se eliminará el resto del círculo y permanecerá en el dibujo sólo la que se encuentra entre las líneas.)

RECUERDE

Al trabajar con la herramienta Encuadre,el puntero del ratón se convierte en una mano, la misma que representa al comando en la Barra de navegación.

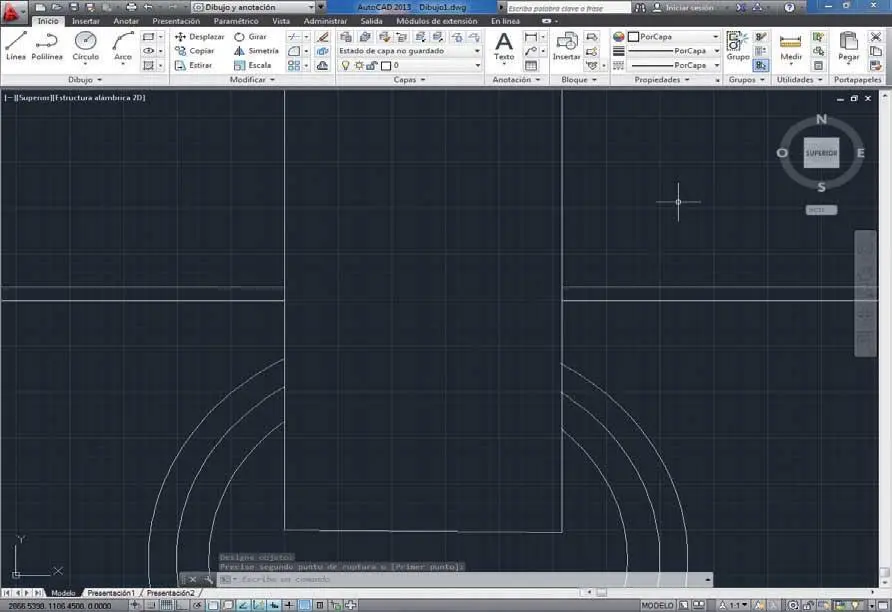

13El resultado es perfecto. ( 13)La instamos a que repita por su cuenta la acción sobre los otros dos fragmentos interiores de los círculos concéntricos, así como sobre otros fragmentos de línea sobrantes. ( 14)

El programa elimina la parte del círculo desde el primer punto hasta el segundo en sentido contrario a las agujas del reloj.

14No queremos terminar sin mostrarle una segunda aplicación de la herramienta Partir;se trata del recorte sin huecos; es decir, de convertir una línea en dos. Para ello, trabajaremos sobre la pequeña línea vertical situada a continuación de la línea que hace las veces de pajita. Con ayuda de la herramienta Encuadre,sitúe en pantalla esta parte del dibujo. ( 15)

15A continuación, escriba en la línea de comandos la orden partey pulse la tecla retornopara activar el comando.

16Haga clic aproximadamente una cuadrícula hacia abajo a partir del extremo superior de la línea. ( 16)

17Éste será el punto en el cual se producirá la ruptura de la línea. A continuación, y para indicar que esta ruptura debe producirse sin huecos, escriba en la línea de comandos el valor @0,0y pulse la tecla retorno. ( 17)
