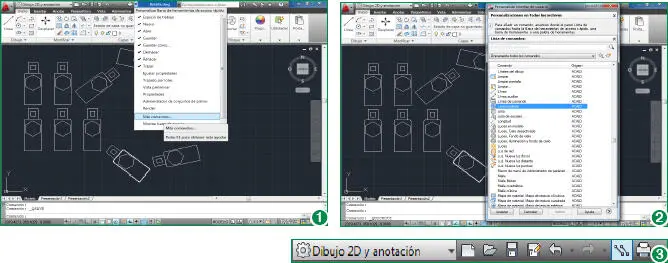

1En el siguiente ejercicio vamos a conocer la utilidad de la herramienta Línea múltiple. Antes de empezar con el proceso, queremos advertirle de que AutoCAD no incluye por defecto este comando entre sus herramientas de dibujo, sino que sólo permite ejecutarla introduciendo la orden adecuada en la línea de comandos. Sin embargo, si lo prefiere, puede recuperar la herramienta e incluirla en la Barra de herramientas de acceso rápido. Le mostraremos cómo hacerlo. Pulse sobre la punta de flecha situada en el extremo derecho de esta barra y elija del menú que se despliega la opción Más comandos. (1)

2Seguidamente se abre el cuadro de diálogo Personalizar interfaz de usuario, en el que se listan todos y cada uno de los comandos existentes en AutoCAD. Localice en la larga lista de comandos el denominado Línea múltiple, haga clic sobre él (2)y, sin soltar el botón del ratón, arrástrelo hasta la Barra de herramientas de acceso rápido. (3)

Si trabaja con la clásica Barra de menús, encontrará el comando Línea múltipleen el menú Dibujo.

3Pulse en Aceptarpara que el comando permanezca en su nueva ubicación.

4Una vez realizada esta introducción, meramente informativa, activaremos la herramienta Línea múltipledesde la línea de comandos, procedimiento obligatorio si no se dispone del comando oportuno. Para ello, en la línea de comandos, escriba la orden lineamy pulse la tecla Retorno.

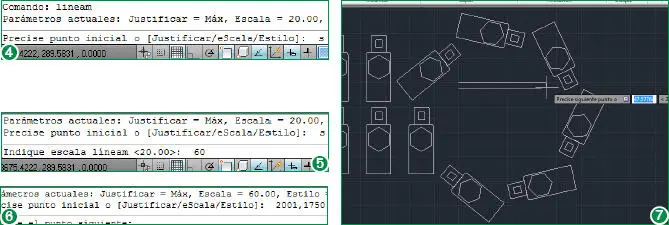

5Las líneas múltiples pueden contener desde 1 hasta 16 líneas paralelas. Pueden utilizarse para representar calles, paseos u otros contornos compuestos por distintos tipos de líneas. El estilo Standard es el predeterminado de AutoCAD y se compone de dos elementos. Como puede ver en la línea de comandos, es posible seleccionar otro estilo, que previamente debemos crear en el cuadro Estilo de línea múltiple, así como modificar la justificación y la escala de la línea múltiple antes de dibujarla. En este caso, como todavía no hemos creado ningún nuevo estilo, dibujaremos una primera línea múltiple basada en el estilo Standard, aunque modificando su escala. En la línea de comandos escriba la letra spara seleccionar este parámetro y pulse Retorno. (4)

La escala de una línea múltiple controla su grosor usando las unidades actuales.

6Observe que la separación entre las líneas de la multilínea es, por defecto, de 20. Inserte el valor 60y pulse la tecla Retorno. (5)

7Así el espacio entre las dos líneas que componen la línea múltiple será mucho mayor. La justificación, por su parte, determina a qué lado del cursor se trazará la línea múltiple o si estará centrada con respecto al mismo. Mantendremos la opción de justificación máxima, por la cual la línea múltiple se desarrollará a la izquierda del cursor. Ahora pasaremos a especificar los puntos de la multilínea. Escriba las coordenadas 2001,1750y pulse Retorno. (6)

8A continuación, inserte las coordenadas 2887,1750y pulse Retorno. (7)

9Insertaremos dos grupos de coordenadas más para conseguir así una forma de Z creada mediante líneas múltiples. Escriba a continuación los valores 2184,1193y pulse Retorno.

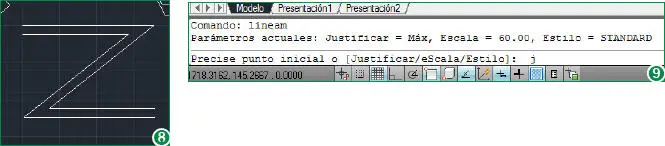

10Por último, introduzca las coordenadas 2891,1193y pulse retornodos veces, la primera para aplicar los nuevos valores y la segunda, para salir del comando actual. (8)

Para dibujar una línea múltiple, tras activar dicha herramienta es posible seleccionar la justificación y la escala. La justificación indica a qué lado del cursor se dibuja la línea múltiple o si está centrada con respecto al cursor, mientras que la escala define el grosor de la línea múltiple aplicando las unidades actuales.

11Seguidamente, crearemos una nueva línea múltiple cambiando su justificación. En la línea de comandos, escriba de nuevo la orden lineamy pulse la tecla Retorno.

12Para cambiar la justificación de la línea múltiple, que por defecto es Máxima, escriba la letra jy pulse Retorno. (9)

13Como hemos dicho antes, la justificación determina la forma en que se dibuja la línea múltiple entre los puntos precisados. Son tres las posibilidades: máxima, cero o mínima. Para que la nueva línea múltiple se trace centrada con el cursor escriba la letra cy pulse Retorno.

14Una vez establecido el parámetro que nos interesa, ya podemos indicar los puntos entre los cuales queremos trazarla. Escriba las coordenadas 2366,1136y pulse Retorno.

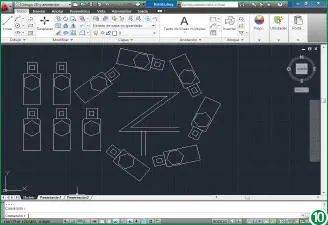

15Establezca como segundo punto de la línea múltiple las coordenadas 2366,745escribiéndolas en la línea de comandos y pulse dos veces Retorno. (10)

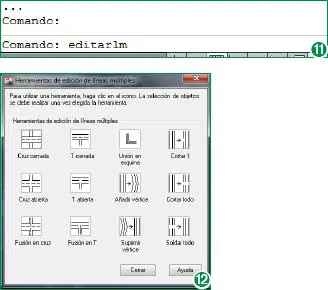

16Antes de acabar, vamos a ver el modo de editar líneas múltiples. En la línea de comandos, escriba la orden editarlmy pulse la tecla Retorno. (11)

Para editar líneas múltiples, también es posible utilizar las herramientas de modificación de líneas habituales, excepto Partir, Chaflán, Empalme, Longitud y Desfase, los cuales exigen descomponer antes las líneas múltiples en líneas individuales.

Desde el cuadro Herramientas de edición de líneas múltipleses posible añadir o suprimir vértices, controlar la visibilidad de las uniones en las esquinas y el estilo de la intersección entre líneas, y abrir o cerrar espacios vacíos en un objeto de líneas múltiples.

17Se abre el cuadro Herramientas de edición de líneas múltiplesmostrando diferentes opciones que nos permitirán modificar el aspecto de las líneas múltiples que especifiquemos. En esta ocasión, usaremos una de estas herramientas para conectar las dos líneas múltiples que hemos creado. Haga clic sobre la opción T abierta. (12)

18El cuadro de diálogo se oculta temporalmente para que podamos designar, tal y como indica la línea de comandos, las líneas que serán objeto de la modificación. Pulse sobre algún punto de la segunda línea múltiple que hemos trazado para seleccionarla. (13)
