El valor introducido en el campo Desplazamiento entre filasdebe reflejar la distancia, en unidades, entre las filas, del mismo modo que en el campo Desplazamiento entre columnasse debe introducir la distancia, en unidades, entre las columnas.

Si en el campo Desplazamiento entre filasinserta un valor negativo, las filas se distribuirán hacia abajo; si en el campo Desplazamiento entre columnasinserta también un valor negativo, las columnas se organizarán hacia la izquierda.

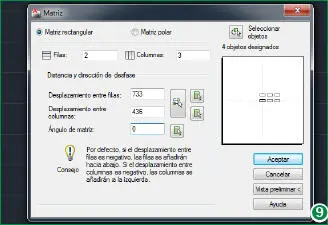

Antes de aceptar definitivamente la operación, puede obtener una vista preliminar para comprobar si el resultado será el deseado pulsando el botón Vista preliminardel cuadro de diálogo Matriz.

12Como ha podido comprobar, la herramienta Matrizresulta mucho más rápida y eficaz que la herramienta Copiarcuando se trata de obtener varias copias equidistantes de un objeto. Para dar por acabado este ejercicio, guarde los cambios realizados pulsando el icono Guardarde la Barra de herramientas de acceso rápido.

La matriz polar también permite modificar la posición de los objetos que se van a duplicar, girándolos o dejando que todos queden orientados en la misma dirección.

Las matrices polares permiten obtener varias copias de un objeto de manera que los nuevos elementos queden distribuidos en el área de trabajo de forma circular. Al crear una matriz polar, ésta se traza en el sentido de las agujas del reloj si el valor del campo Grados cubiertos es negativo, y en sentido contrario a las agujas del reloj si dicho valor es positivo. El radio de la matriz polar viene determinado por la distancia existente desde el centro especificado a un punto de referencia situado en el último objeto seleccionado. Existen tres maneras de establecer los parámetros de una matriz polar: estableciendo el número de elementos y el ángulo que se debe rellenar, fijando el número de elementos y los grados de separación entre ellos o estableciendo los grados que se deben cubrir y la separación entre los elementos. Según el modo que elija, el programa calculará automáticamente el tercer parámetro.

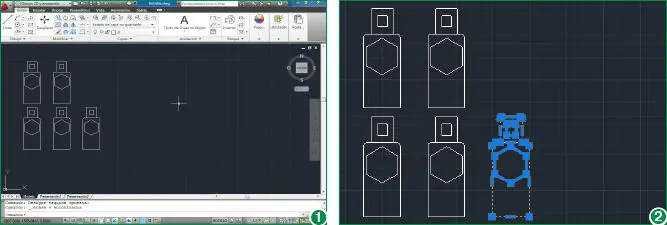

1En el siguiente ejercicio crearemos una matriz polar o circular sobre una de las copias de la botella generada en la lección anterior. Sin embargo, antes de empezar, eliminaremos una de estas copias para que no entorpezca el resultado de la práctica actual. Para ello, seleccione la última copia de la primera fila y pulse la tecla Suprimir. (1)

2A continuación, seleccione la tercera botella de la segunda fila. (2)

Recuerde que para seleccionar un objeto puede pulsar sobre él o bien trazar mediante dos clics una ventana de captura.

3Esta vez accederemos al cuadro Matrizdesde la línea de comandos. Escriba la palabra matrizy pulse Retorno. (3)

4En el cuadro de diálogo Matriz, pulse sobre el botón de opción Matriz polar. (4)

Si no le gusta trabajar con la línea de comandos, recuerde que la herramienta de modificación Matrizse encuentra situada en la tercera posición de la tercera fila de comandos del grupo de herramientas Modificar. Por otra parte, ya sabe que puede iniciar primero la ejecución de la herramienta y después, seleccionar el objeto con el que vaya a trabajar.

Si el uso de unidades no le resulta fácil en este caso, puede designar el centro pulsando directamente sobre el dibujo. Para ello, pulse sobre el icono situado a la derecha del campo Ypara minimizar el cuadro de diálogo.

5Las opciones del comando Matriz polarnos permiten crear copias de un mismo elemento y ubicarlas de forma circular en el área de trabajo. Para que las copias se distribuyan completando un círculo, el ángulo deberá ser de 360 grados, tal y como aparece por defecto. El punto central del círculo debe ser especificado previamente. En el campo Xdel apartado Centro, inserte el valor 2411.

6A continuación, en el campo Ydel mismo apartado, inserte el valor 1428. (5)

7Como hemos dicho en la introducción, una matriz polar puede crearse especificando los valores que indiquemos en el campo Método. En este caso, cambiaremos sólo la opción Número de elementos. En dicho campo, inserte el valor 7. (6)

8Si mantenemos activada la opción Girar objetosa medida que se copian, los objetos aparecerán inclinados. Además, las opciones escondidas bajo el botón Máspermiten cambiar el punto base del objeto. En este caso, dejaremos las opciones de este apartado tal y como están. Pulse el botón Vista preliminarpara comprobar si el aspecto configurado de la matriz nos convence. (7)

Puede obtener una idea de la forma que adquirirán los objetos consultando el esquema situado en la parte derecha del cuadro de diálogo.

9En esta ocasión, aceptaremos la matriz polar sin realizar modificaciones. Sin embargo sepa que si lo desea puede volver al cuadro de diálogo matriz pulsando la tecla Escapede su teclado. Pulse con el botón derecho del ratón sobre el área de trabajo para aceptar el dibujo.

10Para dar por acabada esta sencilla lección, pulse el comando Guardarde la Barra de herramientas de acceso rápido.

Una vez creado un nuevo estilo de línea múltiple, es posible guardarlo en un archivo con extensión .mlnque se podrá utilizar en trabajos posteriores.

El comando Línea múltiple permite dibujar más de una línea en paralelo de una sola vez. Es posible activar dicho comando insertando la orden lineam+Retorno en la línea de comandos. AutoCAD ofrece un estilo estándar de líneas múltiples compuestas por dos líneas paralelas con una separación específica que se puede modificar en el cuadro Estilo de línea múltiple. Desde ese mismo cuadro, es posible crear nuevos estilos de líneas que pueden contener entre 1 y 16 líneas, denominadas elementos. Además del número de líneas, también se pueden definir su color, su tamaño, la distancia entre cada par de líneas, etc.
