Для того чтобы помешать врагу разрушить укрепления, имеющие чересчур ограниченные размеры, огнем одной-единственной батареи, установленной в непосредственной близости от стен, военные инженеры начали сооружать внутри фортификаций и бастионов квадратные или круглые земляные валы, которые должны были держать под обстрелом земляные бастилии осаждающих. Такие валы часто строились в XVI веке и позже, получив название кавалье (cavalier) или платформ. Они оказались незаменимыми при обороне крепостей, не важно, сооружали ли их на время осады или делали постоянными. Эти валы позволяли осажденным разрушать траншеи врага, держать его осадные орудия под прицельным фланговым огнем или обстреливать его солдат, пытающихся проникнуть в город через брешь после того, как амбразуры фланков были им разрушены. В качестве постоянных укреплений платформы часто сооружались для того, чтобы держать под обстрелом дороги, ворота и особенно мосты, которые на противоположном берегу реки упирались в основание эскарпа. В этом месте враг мог установить батареи для поддержки штурмующих колонн или для того, чтобы помешать защитникам города высадиться на этом берегу. Марсельский мост, перекинутый через овраг там, где раньше проходила дорога на Экс-ан-Прованс, был защищен большой платформой, с которой можно было держать этот мост под продольным огнем. Эта платформа была сооружена на территории города (рис. 122). В тех местах, где бастионы располагались слишком далеко друг от друга и не могли надежно защитить куртины, в центре этих куртин сооружались платформы, полукруглые или квадратные, которые усиливали стены. Что касается самих бастионов, то в них тоже сооружали платформы, которые позволяли разместить на его территории больше пушек, усиливая тем самым его огневую мощь. На барельефе белого мрамора, украшающем могилу императора Максимилиана I (1459, правил в 1493–1519) в Инсбруке, изображена кавалье, или платформа, сооруженная внутри бастиона, входившего в состав укреплений города Вероны (рис. 123). Бастион высечен очень четко, со всеми своими флангами и фасадами. Нижняя его часть защищена фоссебреем, который держит под обстрелом ров. Парапеты сделаны из ветвей, смешанных с землей, позади них стоят габионы, защищавшие пушкарей. Над этими габионами возвышается платформа из камня, парапеты которой, так же как и парапеты самого бастиона, сделаны из фашин и земли.

Платформы имели еще то преимущество, что они могли прикрывать куртины, и это было тем важнее, что осаждающие в начале XV века еще придерживались средневековой традиции сооружения бастилий и часто устанавливали свои батареи на земляных валах, сильно возвышавшихся над окружающей местностью.

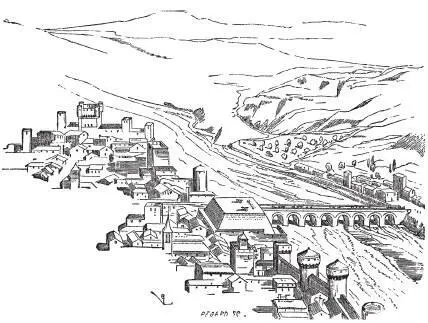

Рис. 122. Внешний вид моста в Марселе

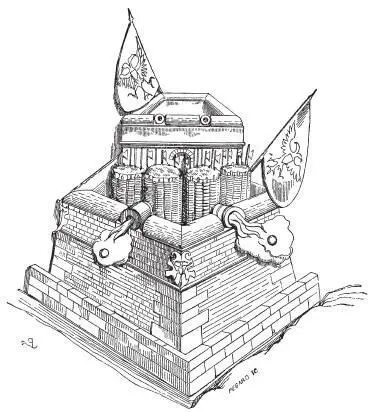

Рис. 123. Кавалье на бастионе города Вероны

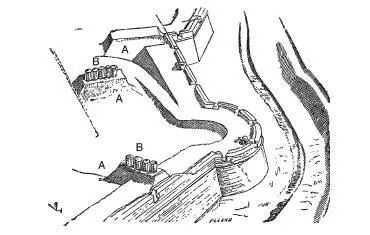

Рис. 124. Поперечные валы А с габионами В

Иногда осаждающим, благодаря земляным валам или складкам местности, удавалось установить свои батареи в таком месте, которое превосходило по высоте оборонительные сооружения или располагалось на одном уровне с ними. После этого они начинали фланговым огнем или огнем с закрытых позиций обстреливать открытые батареи защитников, расположенные на большом расстоянии и на большой площади. Для защиты этих батарей с XVI века вошло в обычай сооружать, при отсутствии платформ, поперечные земляные валы А (рис. 124), иногда снабженные габионами В. Такие валы строились во время штурма, помогая увеличить высоту бастионов.

Но военные очень скоро осознали недостатки бастионов, которые, образуя значительные выступы, не имели защищенных фланков. Вынужденные оборонять себя сами, но не имея для этого средств, бастионы представляли собой пункты, на которых сходился огонь противника и которые могли лишь пассивно сопротивляться этому перекрестному огню. Увеличивая число препятствий для врага, они распыляли его силы, но полностью уничтожить не могли. В связи с этим число бастионов и платформ постоянно умножалось. Теперь их сооружали не только перед воротами или, как в Кингстон-апон-Халле (Гулле), со специальной целью, но и по всему периметру крепости, располагая через равные промежутки. Благодаря этому бастионы не только держали врага на расстоянии и прикрывали старые стены от его огня, но и защищали друг друга. В описании фортификаций Флоренции Макиавелли, о котором мы уже упоминали, мы находим абзацы, где говорится о сооружении круглых бастионов перед старыми крепостными стенами:
