Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

Рис. 112. Фашины

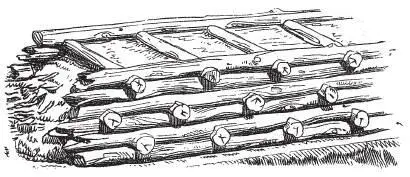

Рис. 113. Вал, сооруженный с использованием стволов деревьев

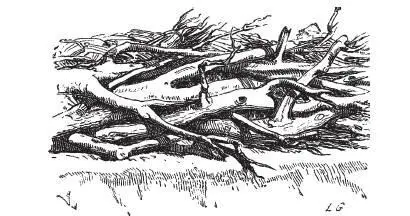

Рис. 114. Вал, сооруженный с использованием веток деревьев

Иногда стволы деревьев укладывались горизонтально и скреплялись между собой поперечными бревнами, а промежутки заполнялись вышеописанным составом (рис. 113).

В таких валах через определенные промежутки делались амбразуры с откидными дощатыми щитами. Если осажденные подвергались внезапному нападению или у них не было нужного сорта глины, они быстро сооружали стену из древесных стволов с ветками, а промежутки заполняли фашинами (рис. 114). Эти новые препятствия, противостоявшие осадной артиллерии, привели к появлению пустотелых ядер и метательных снарядов с горючей смесью, которые, попав в вал, взрывались и вызывали сильные разрушения. Постепенно от внезапных штурмов без прикрытия отказались, и осаждающие стали приближаться к крепостям только под прикрытием, по ветвящимся траншеям, углы и закругления которых защищались от продольного огня противника габионами, заполненными землей. Крупные габионы использовались также для маскировки батарей, а промежутки между ними служили амбразурами для пушек (рис. 115).

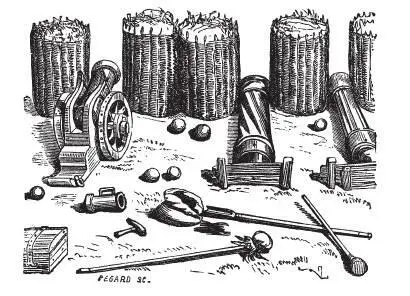

Рис. 115. Амбразуры между габионами

Когда осаждающим, которые передвигались по траншеям, удавалось установить свои батареи поблизости от крепостных стен и если эти стены были очень высокими, а перед ними возвышался хорошо укрепленный внешний вал, необходимо было защитить осадную батарею от горизонтального и навесного огня осажденных. Осаждающие сооружали земляную насыпь и устанавливали на ней габионы или палисады, прочно соединенные друг с другом и усиленные плетнями. Эти работы и тогда, и сейчас (в середине XIX в. – Примеч. ред. ) проделываются только по ночам (рис. 116).

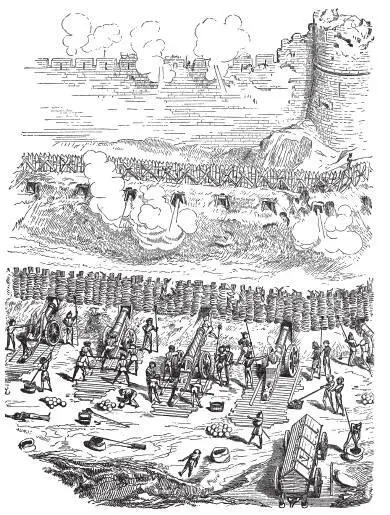

Рис. 116. Вид позиций с габионами и прочими укреплениями

Итак, оборонительные укрепления были усилены деревянными или земляными валами, которые сооружали перед рвами или непосредственно перед стенами, но все эти средства, снижавшие эффективность артиллерийского огня противника, могли лишь на несколько дней отсрочить штурм, и осажденные, чья крепость была обложена со всех сторон и подвергалась обстрелу батарей, расположенных вблизи от ее стен, чувствовали себя в ловушке, не имея возможности совершать вылазки или поддерживать сношения с внешним миром. В соответствии с многовековой традицией осаждающие даже в конце XV – начале XVI века старались в первую очередь овладеть воротами города. Старые барбиканы, сделанные из камня или дерева (бульвары), не были ни достаточно просторными, ни хорошо укрепленными с флангов, чтобы заставить осаждающих рыть глубокие, разветвленные траншеи. Кроме того, эти барбиканы легко разрушались артиллерией, захватив же их, враг укреплялся на этой позиции, устанавливал свои батареи и концентрировал весь свой огонь на воротах.

Поэтому военные инженеры обратили все свои усилия на оборону ворот. С конца XV века они считали своей главной задачей укрепление ворот и предмостных укреплений, создание для них фланговых оборонительных сооружений, на которых можно было разместить пушки, или переоборудование и совершенствование сохранившихся барбиканов, башен и стен. Именно так были укреплены Мозельские ворота в Меце, Лотарингия (рис. 117).

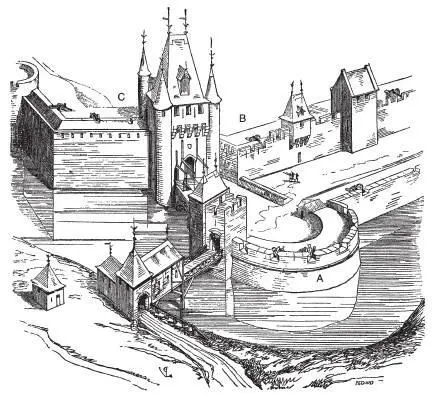

Рис. 117. Мозельские ворота и барбикан в городе Мец: А — барбикан; В — старая куртина; С – более поздняя куртина

Верхняя часть старинного барбикана была убрана, а вместо нее сооружена терраса, на которой установили пушки; куртина В была обвалована изнутри, а другая куртина С надстроена таким образом, чтобы держать под обстрелом первые ворота. Но таких тесных и ограниченных укреплений было явно недостаточно, солдаты, оборонявшие их, мешали друг другу, а осадные батареи, установленные неподалеку, быстро разбивали их, поскольку все они были сосредоточены в одном месте. Инженеры вскоре осознали необходимость расширения площади обороны и удлинения крепостных стен, что позволило бы держать под обстрелом большую территорию. Они стали сооружать бульвары перед воротами, чтобы прикрыть их от пушечного огня (рис. 118), иногда эти бульвары дополнялись фоссебреями. На них размещались аркебузеры, отбрасывавшие врага, который, разрушив зубцы бульваров и разбив батареи осажденных, форсировал ров и бросался на штурм.
