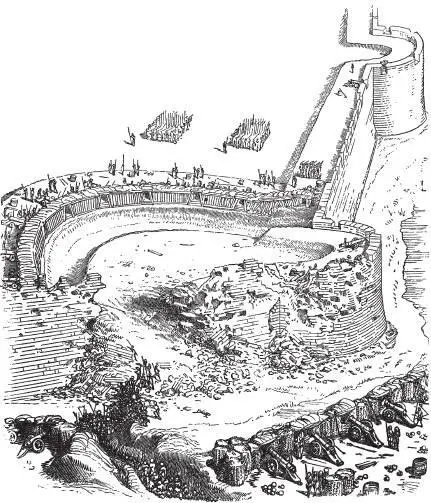

Рис. 109. Внешний вид участка укреплений Сиены

«И тогда я решил, – пишет он, – что, если враг начнет пробивать в стене брешь, то мы окопаемся на некотором расстоянии от стены, за которой будет установлена батарея, – пусть входят себе без опаски. Я следил за тем, чтобы оба выступа наших сооружений всегда были прикрыты, и установил на них четыре-пять тяжелых пушек, которые были заряжены толстыми цепями, гвоздями и кусками железа. Позади них я решил расположить всех мушкетеров города вместе с аркебузерами, чтобы в тот момент, когда враг появится из отверстия бреши, все пушки и аркебузы выстрелили одновременно, после чего те, кто ожидал противника у обоих выступов, должны были броситься на него с пиками, алебардами, мечами и щитами» [87].

Как мы вскоре увидим, подобное временное укрепление очень скоро стало постоянным.

Когда разрушительная сила пушек была хорошо изучена и стало ясно, что каменные стены толщиной 2 или 3 метра (а такой была средняя толщина куртин до появления артиллерии) не могут устоять перед огнем батареи, выпускающей от 300 до 500 ядер по площади в 8 квадратных ярдов или около того [88](6,7 м 2), высота стен была уменьшена, а сами они были дополнительно укреплены различными способами.

В эпоху, предшествовавшую появлению пушек, военные инженеры иногда встраивали в толщу стены скрытые облицовкой арки разгрузки, чтобы повысить ее сопротивляемость ударам тарана и прочность на случай подкопа. Эти арки, перенося вес стены на опорные точки, поддерживали парапет и препятствовали откалыванию от нее больших кусков, если, конечно, саперам совершенно случайно не удавалось подвести подкоп непосредственно под эти точки (рис. 110).

В XVI веке эта система была доведена до совершенства – теперь в толще кладки сооружали не только арки разгрузки, но и сама стена была усилена внутренними контрфорсами, скрытыми в земляном валу, которые поддерживали облицовку с помощью вертикальных полукруглых сводов (рис. 111). Инженеры тщательно следили, чтобы эти контрфорсы не соприкасались с внешним покрытием стен по всей их высоте, чтобы облицовка, обрушившись под ударами ядер, не потянула за собой и опоры. Помимо этого, эти внутренние крепления, поддерживая земляную насыпь, представляли собой дополнительные препятствия, которые трудно было преодолеть. Но сооружение контрфорсов стоило больших денег, кроме того, для их строительства нужно было, чтобы стена поднималась на значительную высоту над контрэскарпом рва.

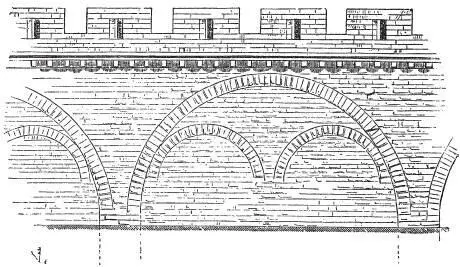

Рис. 110. Вид парапета куртины изнутри

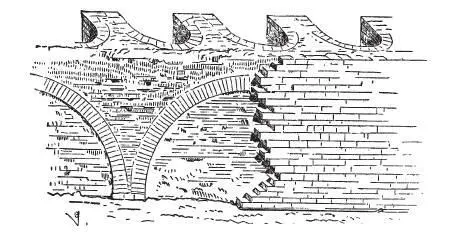

Рис. 111. Вид парапета, показывающий его конструкцию

Военные инженеры с большим трудом отказались от высоких стен, поскольку в те времена осаждающие еще частенько штурмовали их с помощью лестниц, и в документах того времени часто встречается описание подобных штурмов. Помимо уже описанных нами средств, для повышения сопротивляемости стен ударам пушечных ядер или для создания дополнительных препятствий для штурмующих строители крепостей обваловывали их, иными словами, сооружали перед рвом или прямо перед стеной или на определенном расстоянии от крепостных сооружений валы из дерева и земли. Эти валы ослабляли ударную силу ядра. Валы из дерева представляли собой сооружения, прикрывавшие стены, а земляные – серию бульваров, за которыми размещали артиллерию: во-первых, чтобы держать под обстрелом ходы сообщения и помешать внезапному штурму или чтобы уберечь стены от ударов ядер, во-вторых, чтобы задержать осаждающих в том случае, если им удалось проделать брешь. Первые заменили старые листы, а вторые заставляли противника начинать осаду заново после того, как он разрушал часть крепостной стены. Земляные валы принимали на себя удары ядер и держались гораздо дольше, чем каменные стены, кроме того, на них было легче, чем на старые земляные парапеты, установить и защитить артиллерийские орудия. Они имели различную конструкцию – самые прочные имели внешнюю облицовку из установленных вертикально бревен, соединенных между собой косым, или андреевским крестом, который не позволял частям вала смещаться, когда его отдельные участки повреждались ядрами. Позади этого частокола размещали фашины из небольших, переплетенных между собой ветвей или несколько плетней. Далее шел вал, в котором слои земли чередовались со слоями плетней. Иногда вал состоял из двух рядов толстых бревен, поставленных вертикально и связанных между собой гибкими прутьями, а между ними укреплялся каркас из горизонтальных бревен (рис. 112). Промежутки заполнялись хорошо утрамбованной глиной, смешанной со щепками.
